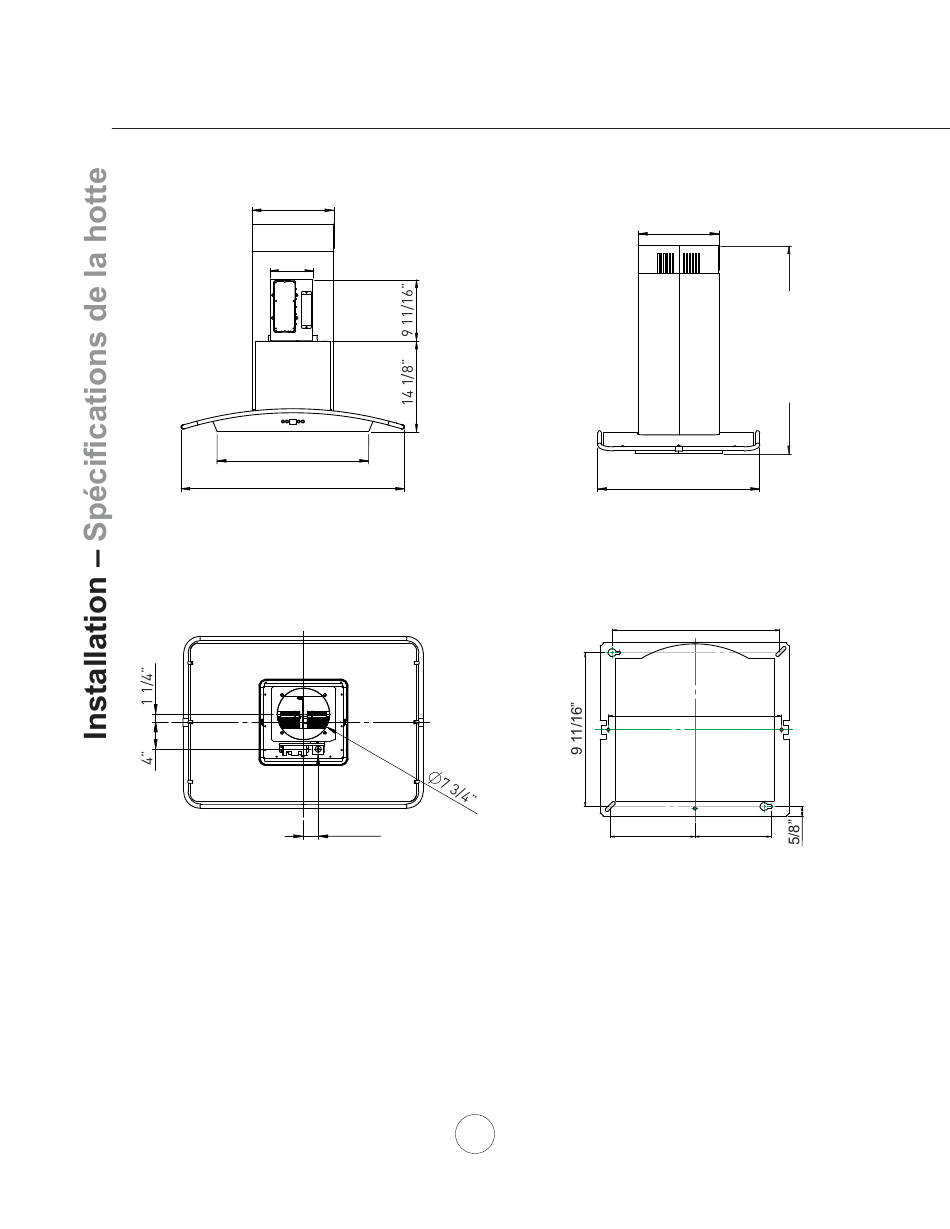

Dessus De La Hotte; Cadre De Fixation Supérieur - Zephyr Milano Island Guide D'utilisation, D'entretien Et D'installation

12 15/16"
6 11/16"
23 15/16"
35 5/16", 42"
DEVANT
L/C
Entrée CA
2 3/16"

DESSUS de la HOTTE

www.zephyronline.com
L/C
CADRE de FIXATION SUPÉRIEUR
8
12 3/4"
STANDARD
Min. avec conduit - 28
Min. avec reprise d'air - 32
Max. - 50"
Z1C-03ML
Min. avec conduit - 44
Min. avec reprise d'air - 49"
Max. - 82"
25 9/16"
CÔTÉ
10 9/16"
10 15/16"
L/C
5 5/16" 4 13/16"
(vue du haut)
"
1/2
"
1/2
"
1/2
