Prise en main (suite)

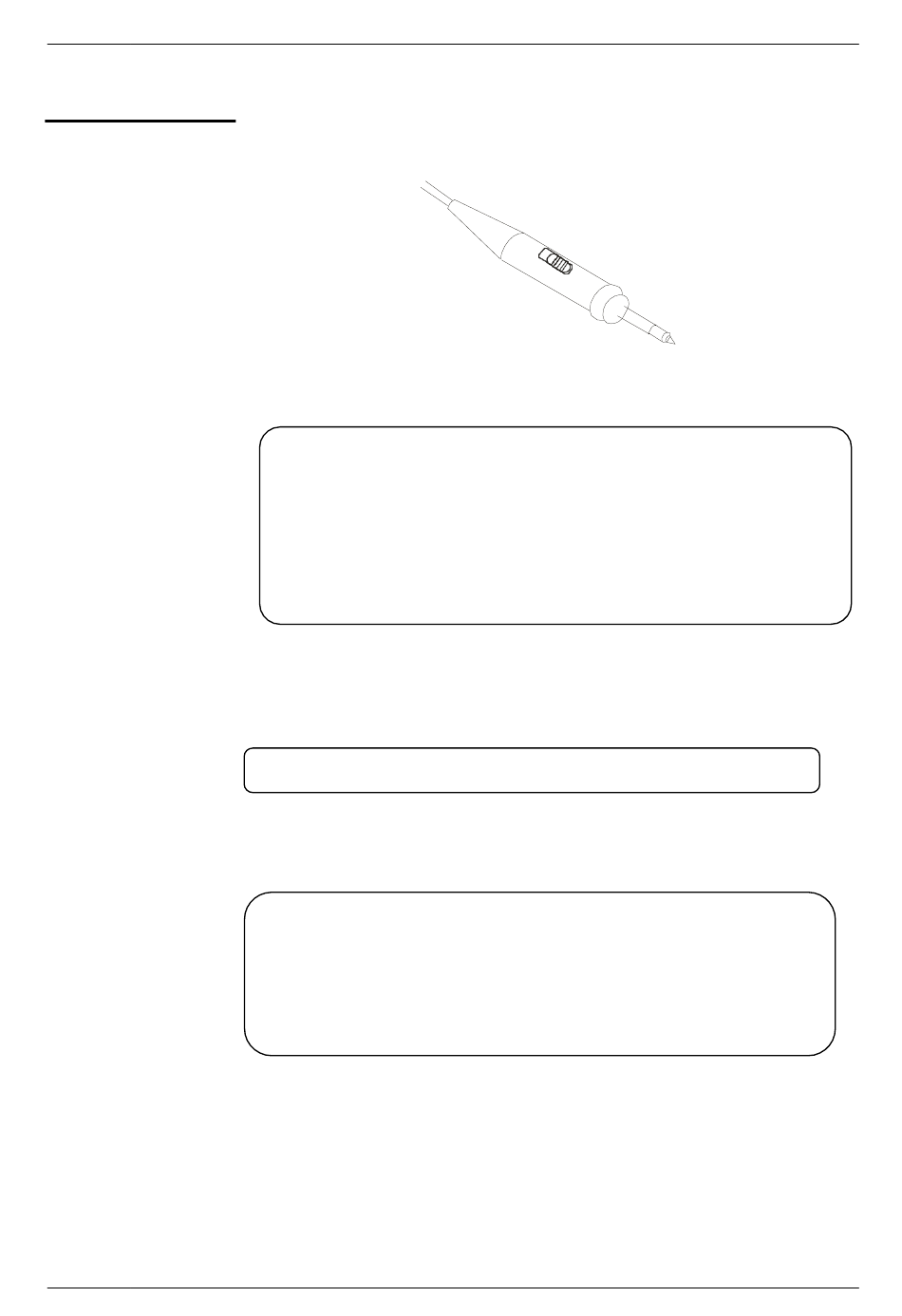

Sonde
Atténuation
de la sonde
8 - Chapitre I
Une garde autour du corps de la sonde protège les doigts des chocs
électriques.
Branchez la sonde à l'oscilloscope puis connectez la pince crocodile du
câble de masse de la sonde au potentiel de ré férence terre du circuit à tester
avant d'effectuer une mesure.
Nota:
● Afin d'éviter un choc électrique lors de l'utilisation de la sonde,
maintenez les doigts derrière la garde du corps de la sonde.
● Afin d'éviter un choc électrique lors de l'utilisation de la sonde,
ne pas toucher les parties métalliques de la tête de sonde
lorsque celle-ci est branché e sur une source de tension.
Branchez la sonde à l'oscilloscope puis connectez le câble de
masse à la terre du circuit en test avant d'effectuer une mesure.
Les sondes peuvent avoir différents facteurs d'atténuation qui modifient
l'échelle verticale de l'oscilloscope. Appuyez sur la touche voie
correspondante (CH 1 ou CH2), et sélectionnez le coefficient qui correspond
au facteur d'atté nuation de votre sonde.
Nota : Par défaut la valeur du coefficient de sonde est 1X.
Assurez-vous que le commutateur d'atténuation de la sonde est positionné
au mê me facteur d'atténuation que l'oscilloscope. Les sondes livrées avec
l'oscilloscope ont deux coefficients d'atténuation : 1X et 10X.
Nota : Quand le commutateur d'atténuation est sur la position
1X, la sonde limite la bande passante de l'oscilloscope à
environ 6MHz (selon les caractéristiques de la sonde).
Pour utiliser toute la bande passante de l'oscilloscope,
assurez-vous de positionner le commutateur de la sonde
sur la position 10X.
Oscilloscopes numériques 2-voies
Franç ais
