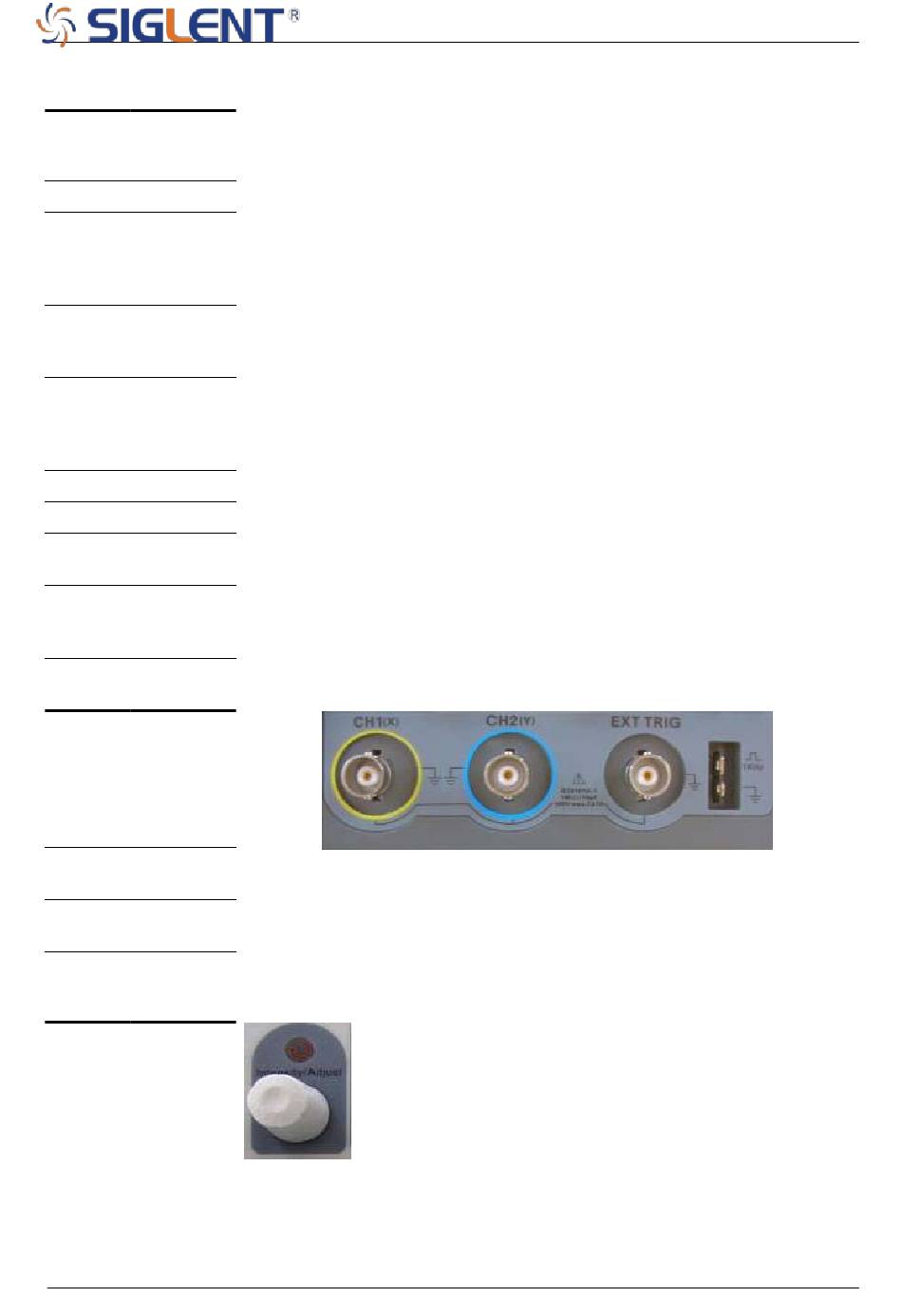

Description de l'instrument (suite)
ACQUIRE
MEASURE
CURSORS
DISPLAY
UTILITY
DEFAULT SETUP
HELP
AUTO
RUN/STOP
SINGLE
Connecteurs BNCs
des entré es et Sortie
compensation de
sonde
Connecteur voie
(CH1, CH2)
EXT TRIG
Signal de
calibration
Bouton Universel
SIGLENT TECHNOLOGIES CO., LTD
Affiche le menu Acquisition. Vous pouvez utiliser le menu Acquisition pour
paramétrer le Mode d'Échantillonnage (échantillon, détection de crête,
moyenne).
Affiche le menu Mesure.
Affiche le Menu Curseur. Le b uton « Universel » permet de régler la
position du curseur actif. Les curseurs restent affichés (sauf si l'option
"Type" est sur "Off") après avoir quitté le Menu Curseur, mais ils ne peuvent
plus être réglés.
Ouvrir le menu Affichage. Le menu Affichage est utilisé pour configurer le
graticule et la forme de représentation des traces, la persistance et
l'intensité.
Donne accès au menu Utilitaire. Le menu Utilitaire est utilisé pour configurer
les options de l'oscilloscope, telles que le son, la langue, le compteur, etc. Il
permet également de consulter l'état du systè me et de mettre à jour le
logiciel.
Charge la "Configuration Part Défaut" de l'oscilloscope.
Donne accès à l'aide interne.
Configure automatiquement l'oscilloscope afin de produire un affichage
adapté aux signaux présents aux entrées.
Acquisition de signaux en continu, ou arrêt de l'acquisition.
Nota: Si l'acquisition du signal est arrêtée (utilisation du bouton
"RUN/STOP" ou "SINGLE"), le bouton S/div étend ou comprime le signal.
Autorise une acquisition unique et ensuite STOPpe.
Connecteurs d'entrée pour l'affichage de signaux.
Connecteur d'entrée pour une source de trigger externe. Choisir la source
de trigger "Ext" ou "Ext/5" à partir du menu Trigger.
Connexions du gé nérateur interne permettant la compensation des sondes.
Il est utilisable avec de nombreuses fonctions, par exemple
pour ajuster le HoldOff, dé placer les curseurs, régler la
largeur de l'impulsion, dé finir la ligne vidé o, régler la limite de
fréquence haute et basse des filtres, régler les masques X et
Y avec la fonction Bon/Mauvais etc. Le bouton "Universel"
permet de sé lectionner l'emplacement des fichiers
configuration, trace et image lors de la
sauvegarde/restauration, et de choisir les options des menus.
SDS1000CML/CNL/DL
