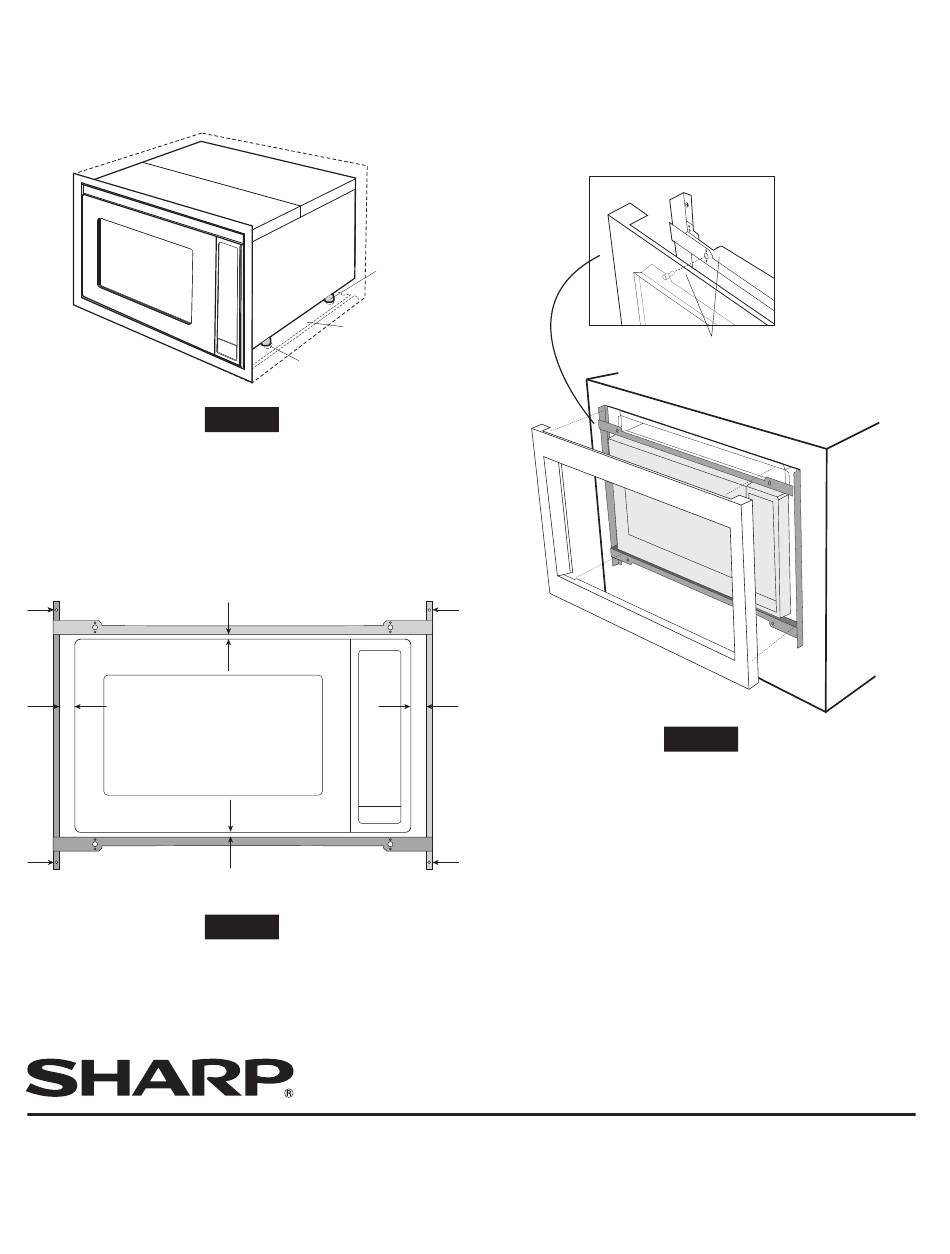

C. INSTALLATION DANS L'ARMOIRE : Éviter de pincer le
cordon entre le four et le mur. Ajuster la position du four
de façon à ce que ses pattes entrent dans les trous de
l'assemblage de conduit inférieur. Voir schéma 8.
D. INSTALLATION DU CADRE ARRIÈRE : Placer le cadre
arrière à distances égales de haut en bas et de chaque
côté. Tracer l'emplacement de quatre (4) trous au centre à
l'aide d'un poinçon et prépercer à l'aide d'une mèche de
1,45 mm (1/16 po). Fixer le cadre à l'aide de quatre (4) VIS
(G). Voir schéma 9.
TROUS DE FIXATION
MOUNTING HOLES
EQUAL GAP
ÉCART ÉGAL DE
SIDE TO SIDE
CHAQUE CÔTÉ
EQUAL GAP TOP, BOTTOM
ÉCART ÉGAL DE HAUT EN BAS
MOUNTING HOLES
TROUS DE FIXATION
SHARP ELECTRONICS CORPORATION
1 Sharp Plaza Suite 1, Mahwah, New Jersey 07495-1123, U.S.A.
SHARP ÉLECTRONIQUE DU CANADA LTÉE,
335, rue Britannia Est, Mississauga, Ontario L4Z 1W9, Canada
F
PATTE
ASSEMBLAGE
DU CONDUIT
INFÉRIEUR
RENFONCEMENT
DU CONDUIT
Schéma 8
TROUS DE FIXATION
MOUNTING HOLES
MOUNTING HOLES
TROUS DE FIXATION
Schéma 9
E. INSTALLATION DU CADRE DE FAÇADE : Poser le CADRE
DE FAÇADE sur le CADRE ARRIÈRE et aligner les pivots
à rotule avec les agrafes. Fixer le CADRE DE FAÇADE
en le poussant fermement contre le CADRE ARRIÈRE et
en engageant les quatre (4) fixations encliquetables. Voir
schéma 10.
Pour tout autre type d'aide ou de renseignements
concernant cette trousse, aux États-Unis, veuillez
communiquer au service d'assistance à la clientèle de Sharp
en composant le 1-800-BE-SHARP (1-800-237-4277)
Au Canada, composer le 905-568-7140
4
FIXATION
ENCLIQUETABLE
Schéma 10
TINSKB224MRR1
