Les connecteurs de sortie ligne sont des prises jack 6,35 mm 3 points (TRS) qui sont symétrisées
électroniquement. Les amplificateurs grand public types (Hi-Fi) et les petits moniteurs amplifiés ont
des entrées asymétriques, que ce soit sur prises phono (RCA) ou sur prise mini-jack 3,5 mm 3 points
destinées au branchement direct à un ordinateur. Dans les deux cas, utilisez le câble de liaison
convenable avec des fiches jack à une extrémité.
Les amplificateurs de puissance professionnels ont généralement des entrées symétriques.
CARACTÉRISTIQUE DE L'INTERFACE

Face avant

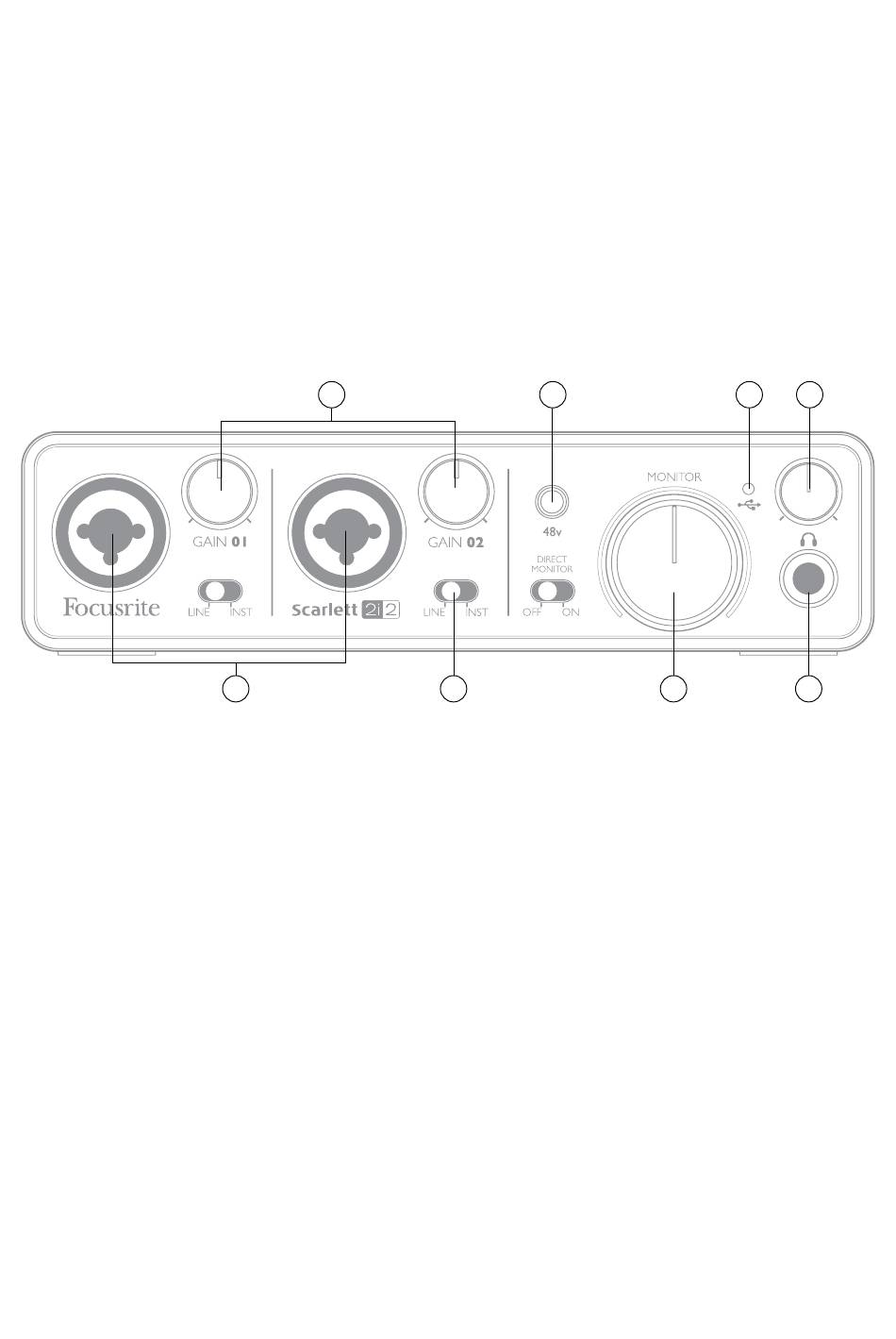

La face avant héberge les connecteurs d'entrée pour signaux micro, ligne et instrument, ainsi que
les commandes de gain d'entrée et d'écoute de contrôle ou de retour (monitoring).
1. Entrées 1 & 2 – prises d'entrée Neutrik Combo
(par exemple guitare) ou signaux de niveau ligne via XLR ou jack 6,35 mm selon les besoins.
2. Gain 01 et Gain 02 – règlent le gain des signaux arrivant respectivement aux entrées 1 et
2. Les commandes de gain ont des cercles de DEL bicolores concentriques pour confirmer
le niveau du signal : le vert indique un niveau d'entrée d'au moins -24 dBFS (c'est-à-dire la
présence d'un signal), le cercle de DEL vire au rouge quand le niveau du signal atteint 0 dBFS
(c'est-à-dire l'écrêtage d'entrée).
3. 48V – commutateur d'alimentation fantôme pour les entrées micro – active l'alimentation
fantôme +48 V sur les contacts XLR des deux connecteurs combo. Le microphone CM25
fourni avec l'ensemble Scarlett Studio nécessite une alimentation fantôme.
4. LINE/INST – sélecteur de niveau ligne/instrument pour chaque entrée – commute le gain
pour l'adapter aux signaux de niveau instrument ou ligne.
5. MONITOR – commande de niveau de sortie d'écoute principale – règle le niveau des sorties
générales 1 et 2 (face arrière).
6. DEL USB - s'allume quand l'unité reçoit une alimentation du bus USB et est reconnue par
l'ordinateur hôte.
7. Niveau du casque – règle le niveau de la sortie casque stéréo de la face avant.
8. Prise casque – prise jack 6,35 mm 3 points (TRS) – branchez votre casque ici.
14
2
1
3
4
– branchez les microphones, instruments
®
6 7
5 8
