PARAMETRAGE

13 VPN de bouclage

Quand le réseau est de type multipoints (c'est à dire une chaîne de switches SHDSL), et quand cependant il
n'est pas possible de former un anneau sécurisé, la fonction « VPN de bouclage » permet de réaliser la
redondance du réseau si un accès réseau WAN public (Internet) ou privé (MPLS) est disponible à chaque
extrémité de la branche.

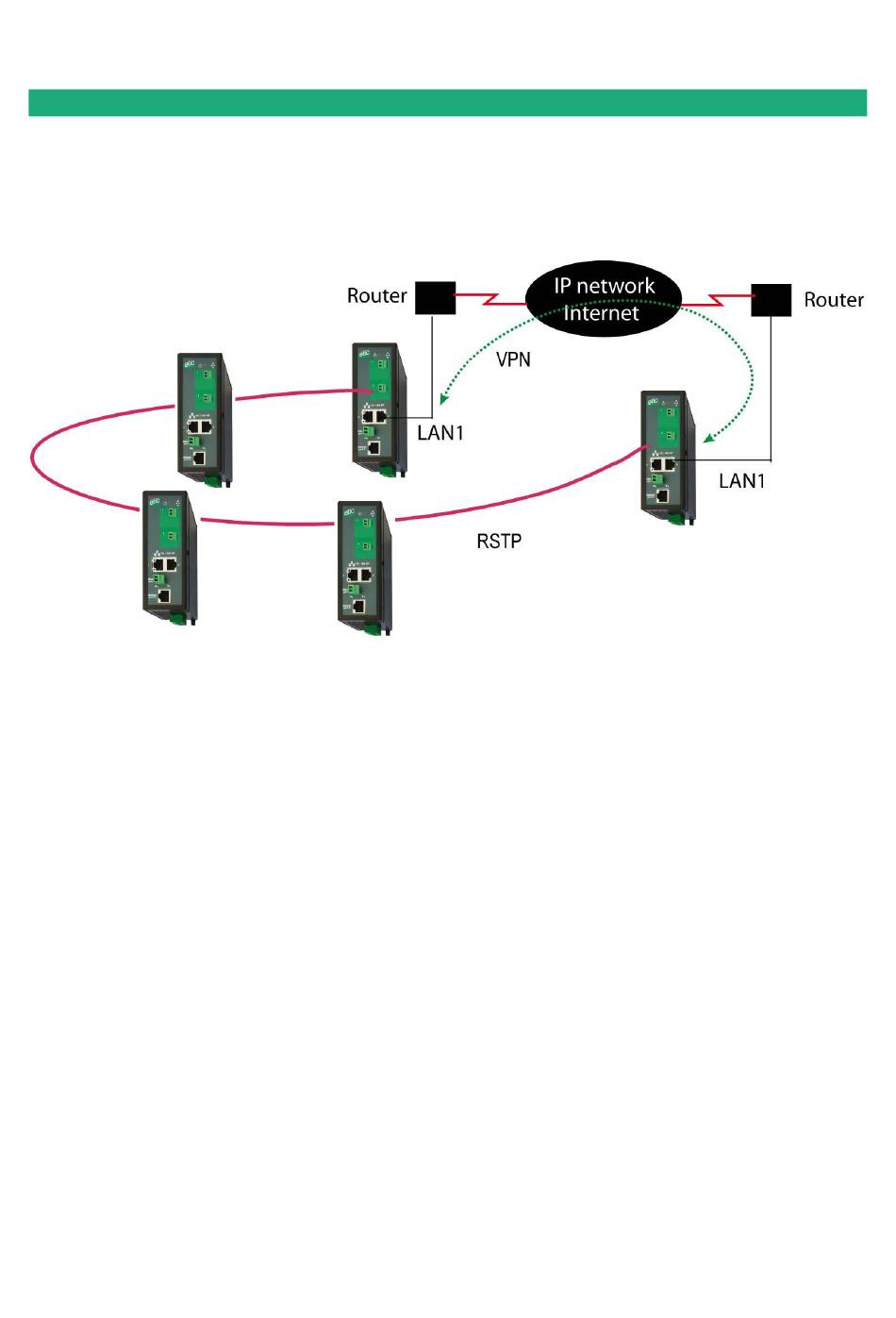

Les 2 switches XSLAN+ d'extrémité établissent un VPN à travers le réseau WAN. Ce VPN assure une
connectivité au niveau Ethernet. Ainsi en activant le protocole RSTP la redondance peut être assurée par ce
VPN.
Un switch XSLAN+ doit être configuré en mode serveur VPN et doit pouvoir être accessible par une adresse IP
fixe à travers le réseau WAN. L'autre switch XSLAN+ doit être configuré en mode client VPN.
Le VPN est établi à travers le port LAN Ethernet 1 du switch XSLAN+ qui devient un port « WAN » avec une
adresse IP propre. Ce port Ethernet doit être raccordé au routeur d'accès au réseau WAN et de ce fait, ne peut
plus être utilisé pour raccorder un autre équipement accessible à travers la liaison SHDSL.

Configuration du VPN

 Sélectionner le menu « Configuration > Protocole IP et routage > VPN de bouclage ».
 Cocher la case « Activer le VPN ».
