5 Isolation et mise à la terre
L'enveloppe du boîtier XSLAN+ est métallique ; on veillera à relier la cosse de mise à la terre du boîtier (située
sur sa face inférieure) à une terre de protection efficace.
La polarité moins de l'alimentation et de la carte électronique (communément appelée 0V) est isolée du
boîtier.
Les signaux Ethernet et SHDSL sont isolés par transformateur. En conséquence,
les versions XSLAN+X400, XSLAN+BP2400, XSLAN+X260 et XSLAN+X261 sont électriquement isolées de
l'extérieur jusqu'à 1500 V de différence de potentiel de mode commun ;
les versions XSLAN+X220 et XSLAN+BP2220 sont isolées dans les mêmes conditions sauf pour leur
interface RS232 et leur interface RS485 ;
les versions XSLAN+X230 et XSLAN+BP2230 sont isolées dans les mêmes conditions sauf pour leur
interface RS232 ;
6 Connexion série RS232 (XSLAN+X230 ou XSLAN+BP2230)
La liaison RS232 permet de raccorder indifféremment un équipement DTE(terminal) ou DCE(modem). Selon le
type d'équipement à raccorder, utiliser l'un des câbles optionnels suivants :
Référence Connecteur
CAB592 SubD 9 pts mâle
CAB593 SubD 9 pts femelle
CAB609 Fils nus
L'équipement raccordé à l'interface RS232 ne doit pas être éloigné de plus d'une dizaine de mètres du
XSLAN+ et le câble de raccordement doit de préférence être blindé.

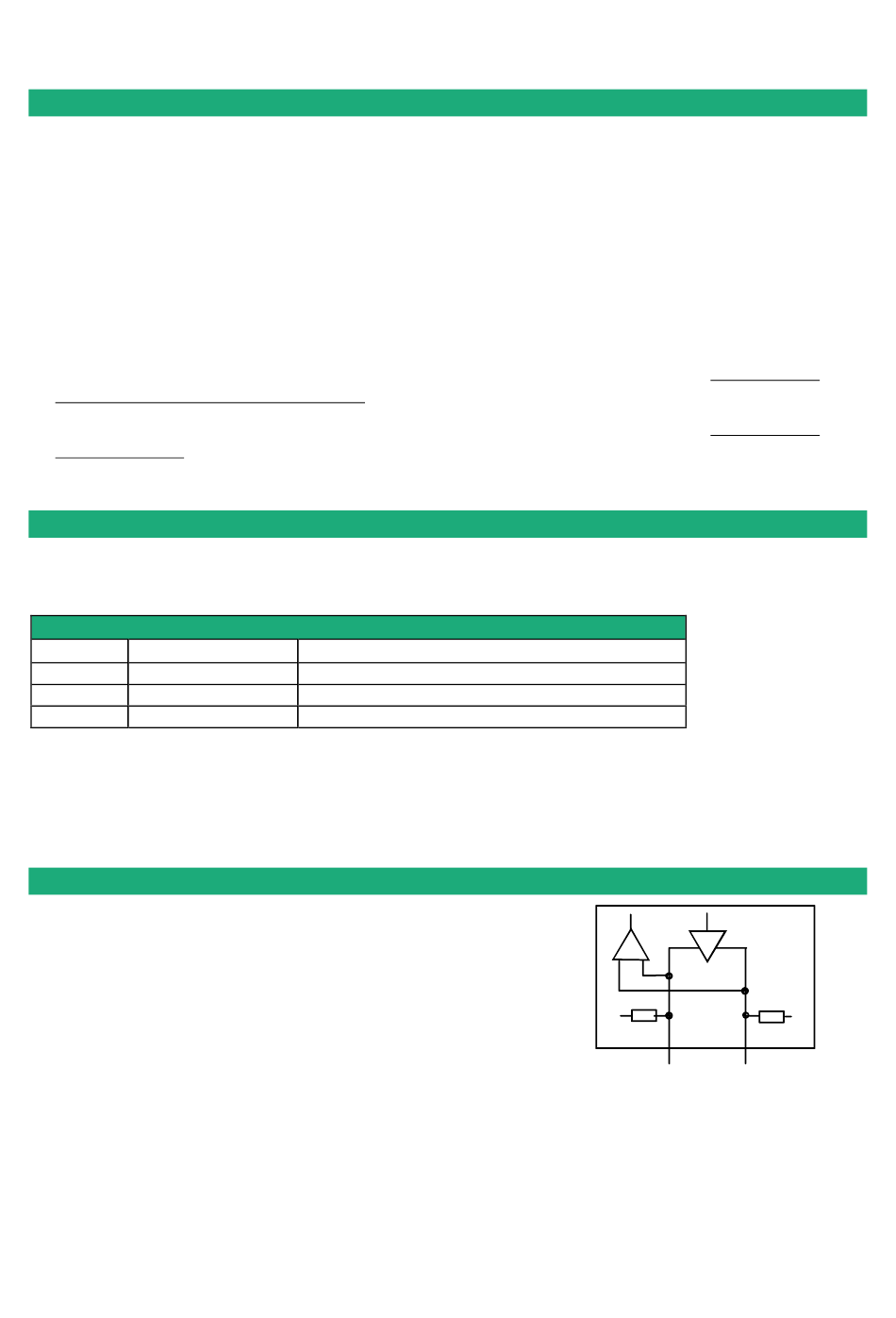

7 Connexion série RS485 (XSLAN+X220 ou XSLAN+BP2220)
L'interface RS485 n'est pas isolée.
Elle est polarisée par des résistances à l'intérieur du produit.
Si les équipements RS485 à raccorder sont à une distance supérieure à
10m, on aura soin de connecter une résistance de terminaison de ligne
et deux résistances de polarisation suivant les règles de l'art
Switch SHDSL XSLAN+
Câbles RS232
Fonction
Raccordement d'un DCE
Raccordement d'un DTE
Raccordement d'un DTE ou DCE selon câblage
Guide Utilisateur 9018509-04
INSTALLATION
+
10 KO hm
10 KO hm
B (+) A (-)
R S 485
-
