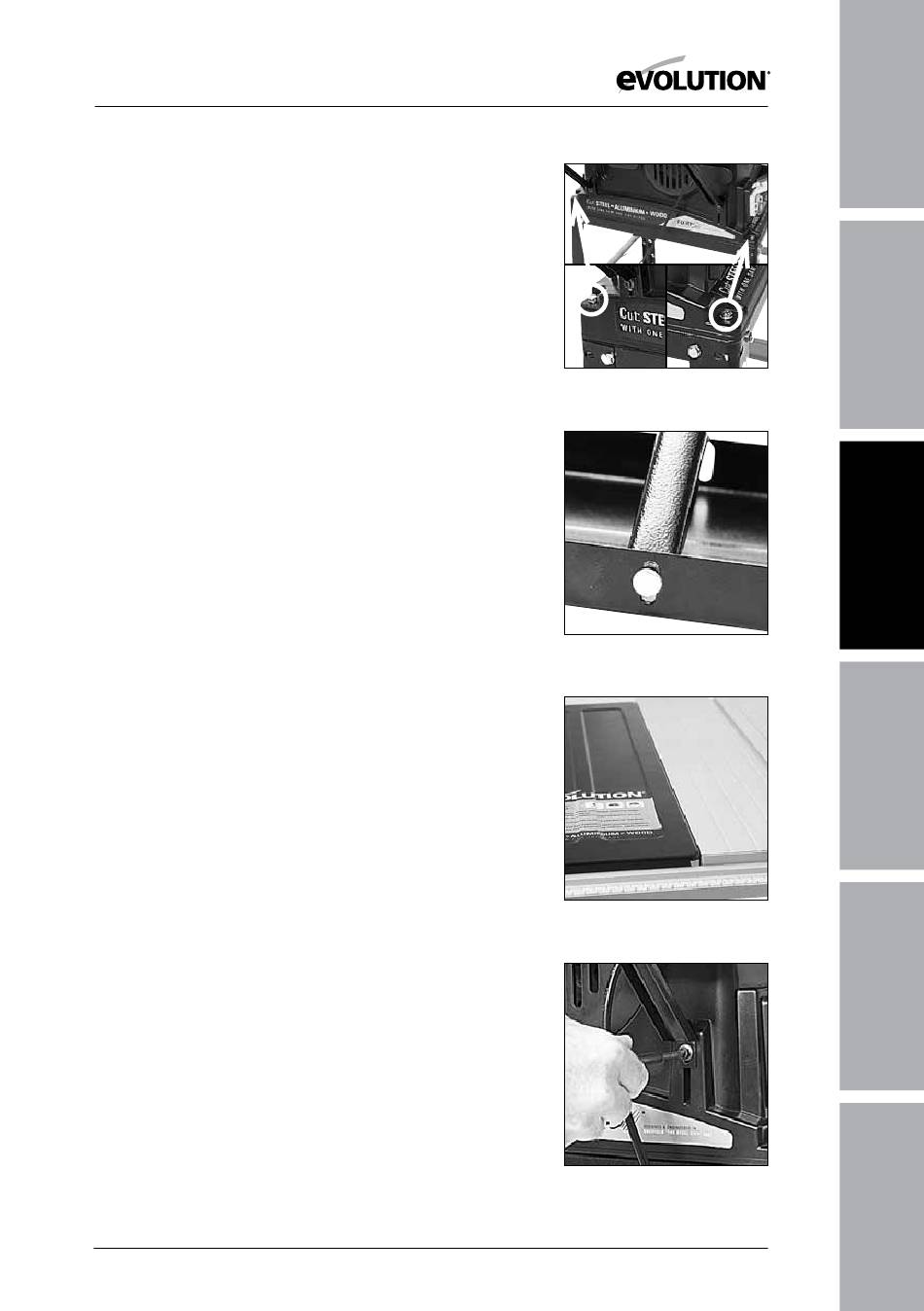

2. Fixation du corps principal sur le support
Avertissement: Cette machine est lourde. Faites-vous
aider pour la fixer sur son socle. Vous pouvez maintenant
fixer le corps principal de la scie sur le stand, à l'aide des quatre
boulons, des rondelles et des écrous fournis. Veillez à fixer la
scie sur le support comme il faut. Faites passer les boulons dans
les quatre trous de fixation de la machine, qui se trouvent dans
les angles, et dans les quatre trous du support, qui se trouvent
également dans les angles. Cf. Fig. 5.
3. rallonges de table
remarque: Les rallonges de table en tôle d'acier peuvent
aller d'un côté comme de l'autre de la machine. Cependant,
le trou figurant à l'extrémité des rallonges doit se trouver
sur le devant de la table.
1. Posez les quatre entretoises sur les rallonges de table
à l'aide des boulons hexagonaux de 6 mm, en posant une
rondelle sous la tête du boulon et de l'écrou. Placez l'entretoise
avant dans la première fente. Placez l'entretoise arrière dans
la fente se trouvant au dos de la rallonge. Serrez les deux
entretoises au milieu de leurs fentes respectives. Cf. Fig. 6.
2. Des écrous encastrés sont intégrés sur les bords gauche
et droit de la table. Fixez les rallonges de table (un seul trou
à l'avant) sur le dessus de la table à l'aide des vis à tête creuse
de ø5 mm et des rondelles.
3. Veillez à ce que le bord de la table de la scie et le bord de la
rallonge soient dans l'alignement l'un de l'autre et au même
niveau. Serrez les vis à tête creuse de ø5 mm. Cf. Fig. 7.
4. À l'aide d'une règle ou d'une barre droite placée en travers
de la table et de la rallonge pour être sûr d'obtenir un bon
alignement, placez chaque entretoise sur sa tourelle de
montage. Utilisez la vis auto-taraudeuse à tête hexagonale pour
fixer chaque entretoise sur sa tourelle. La vis formera son filet
dans le logement de la tourelle. Cf. Fig. 8.
5. Un dernier micro-ajustement et alignement des rallonges de
table est possible. Il suffit pour cela de repositionner les vis de
fixation concernées dans leurs logements.
Fig 5
Fig 6
Fig 7
Fig 8
