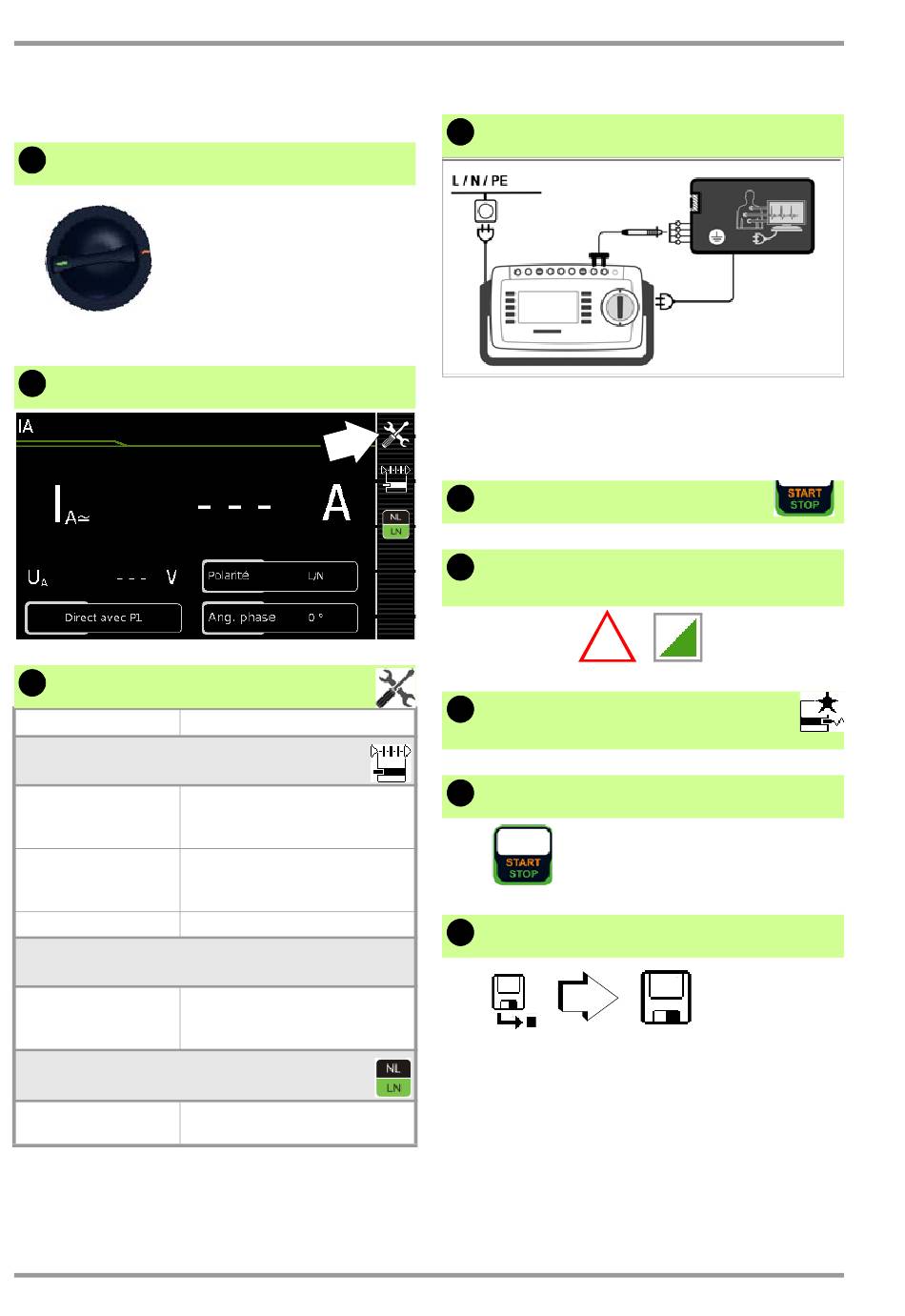

IA – Courant dérivé d'élément appliqué
1
Sélectionner la fonction de mesure
IA
2
Sélectionner le paramètre
3
Paramétrer
Param. de mesure Signification
Mode de mesure
Direct P1
Alternatif P1
Raccordement fixe P1
Angle de phase – uniquement pour mode direct
(P1) et raccordt. fixe (P1)
0 ° ou 180 °
Polarité – uniquement pour mode direct
(P1)
L/N ou N/L
Assurez-vous avant toute mesure du courant dérivé
que les paramètres de mesure " Tension réf. L-PE " et
" Fréq. essai alt. " sont correctement réglés dans
SETUP, voir chapitre 10.
20
P
RO
Méthode de mesure directe
(via la prise d'essai) avec sonde
d'essai P1
Méthode de mesure du courant
dérivé équivalent (via la prise
d'essai) avec sonde d'essai P1
Objet à tester à installation fixe
Position de phase sélectionnable
du générateur interne par rapport
à la position de phase du réseau
Sélection de la polarité pour la
tension réseau sur la prise d'essai
4
Raccorder l'objet à tester
P1
➭ Raccordez l'objet à tester (à la prise d'essai).
➭ Contactez les entrées court-circuitées
des éléments appliqués avec la sonde
d'essai P1.
5
Démarrer l'essai
6
Confirmer l'avertissement concernant
la tension réseau
Direct :
!
6
Enregistrer les valeurs de mesure
dans le tampon
7
Arrêter l'essai
9
Enregistrer les mesures sous le n° ID
Mesures individuelles
Direct P1 /
objet à tester SK I
