GE current ERL1 Guide D'installation page 10

1
DESEMBALAJE/MANIPULACIÓN
• Esta luminaria ha sido embalada para garantizar
ningún daño durante el transporte. Inspeccione para
confirmar.
• No dé golpes o apile la luminaria después de sacarla
de su embalaje.
2
MONTAJE
Blindajes para proteger contra aves
• El blindaje para proteger contra aves detrás de la
abrazadera del tubo tiene un agujero de 4.45cm
(1.660 OD). Saque el blindaje si se utiliza un tubo más
grande.
Brazo de montaje
• Desabroche, abra y saque la puerta del soporte de
bisagra.
• Ajuste el agujero de la abrazadera del tubo a un
tamaño un poco más grande que el tamaño del tubo.
• Ponga el brazo de montaje por el blindaje para proteger
contra aves (si se utiliza) y en la luminaria hasta que
alcance los pasos de nivelación que extienden desde
la parte superior de la cubierta.
• Incline hacia arriba o abajo la luminaria con los pasos
de nivelación. Se le proporciona una almohadilla en
la parte superior de la cubierta para nivelar de
manera manual.
• Para nivelar, sostenga la luminaria a la altura
aproximadamente igual y apriete los pernos (5.42-
6.78 metros Newton).
– Si se necesita una inclinación hacia arriba,
levante la luminaria y póngala en el próximo
conjunto de pasos.
- Si se necesita una inclinación hacia abajo, saque
el brazo de montaje de la luminaria para ponerlo
en un conjunto de pasos hacia atrás.
• Tan pronto como está nivelado, apriete cada perno de
montaje a 13.56-16.27 metros Newton, alternando
entre los pernos.
ADVERTENCIA
NO dé un par de torsión más grande de 16.27 metros
Newton. Podrían producirse daños.
3
CABLEADO
NOTA: Haga todas las conexiones eléctricas de acuerdo
con el Código Eléctrico Nacional y los requisitos de todos
los códigos locales, incluyendo la conexión a tierra.
NOTA: Verifique que la tensión de alimentación coincida
con la capacidad nominal de la placa de identificación
• Utilice cables de servicio de número AWG de 6 a 16 y
coincida la clasificación de temperatura del cable de
servicio de la placa de identificación.
• Extienda los cables de servicio aproximadamente
17.78cm más allá del fin del tubo o soporte de montaje.
• Conecte los cables de servicio al cuadro de terminales
como se muestra en el cuadro de terminales y como
se indica en la tabla 1. Rote a 3.95 metros Newton.
• Para los controles de atenuación cableados, conecte
los cables de atenuación como se muestra en la tabla 2.
TABLA 1. Conexiones del bloque de terminales
Posición del bloque de terminales
L1
G
N/L2
TABLA 2. Conexiones cableadas del control de
atenuación
0 VDC (-)
Hasta 10 VDC (+)
Pasos de nivelación
Abrazaderas del tubo
Pernos de montaje
Blindaje para proteger contra aves

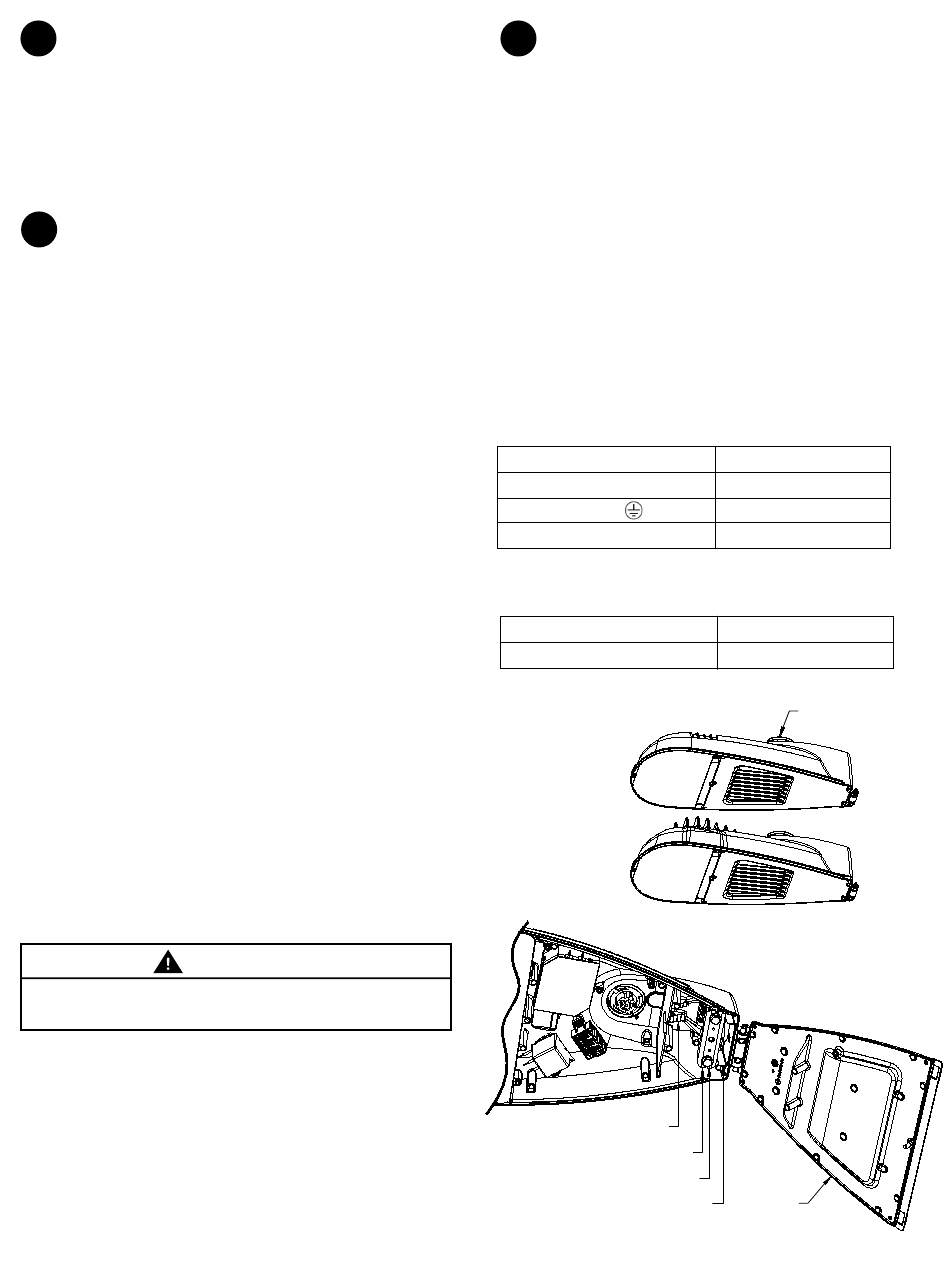

Figura 1: ERL1/ERLH
Cable de alimentación
Cable alto
Conexión a tierra
Cable bajo/Neutro
Cable gris
Cable violeta
Recipiente FE
Puerta
