6.8

Module de bus

6.8.1

Structure et mode de fonctionnement

Le module de bus est un élément de liaison passif entre la carte mère et les cartes d'exten-
sion. Il est fixé par une vis.
Le module de bus possède un emplacement PCI ainsi qu'un emplacement commun ISA/
PCI. L'alimentation des cartes d'extension est réalisée via la liaison du module de bus à la
carte mère. Une alimentation externe (+5 V et +12 V) est prévue.

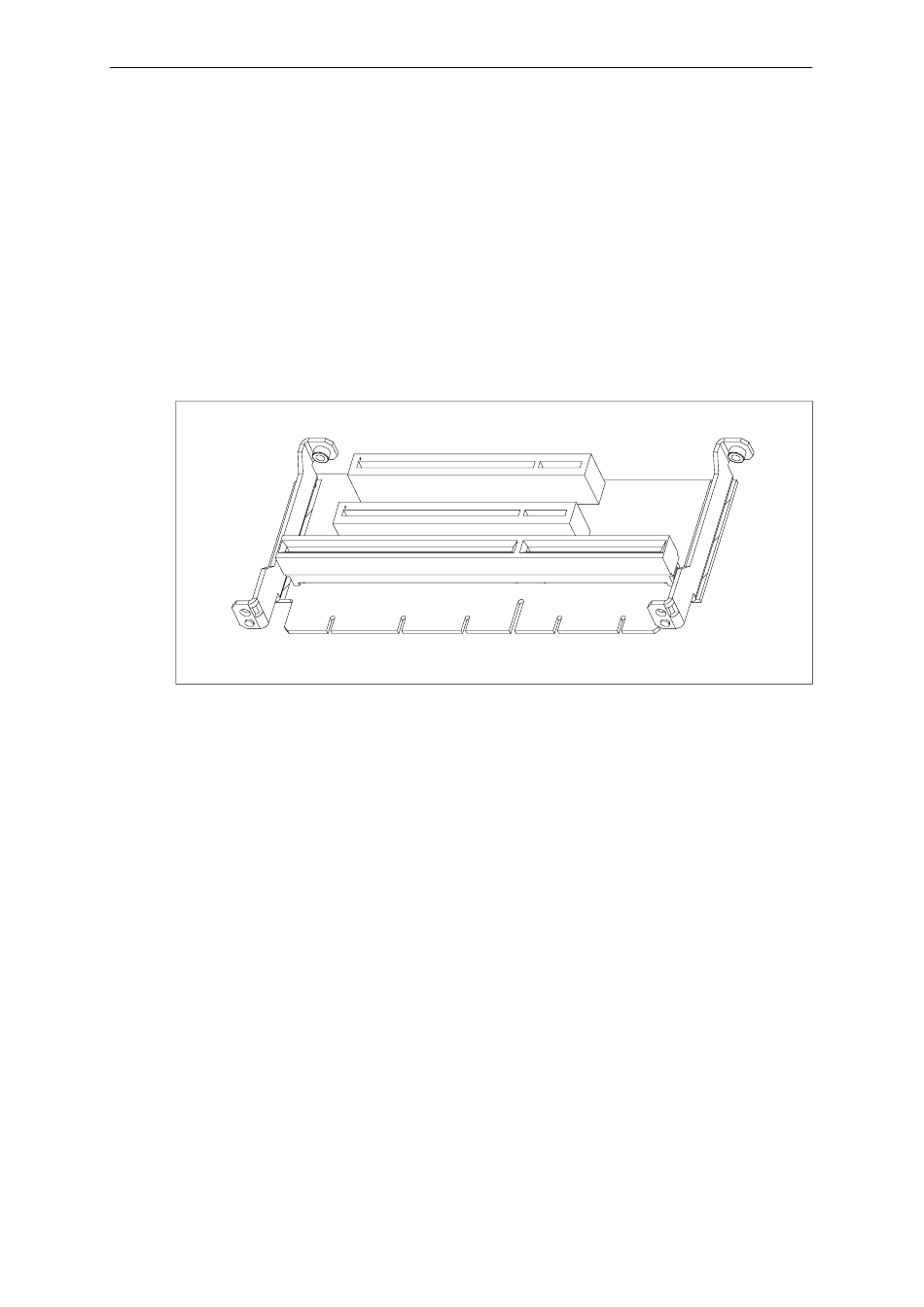

Figure 6-1 Carte de bus
