2D-PASSAGE DES CABLES
La section des câbles sera de 6 mm

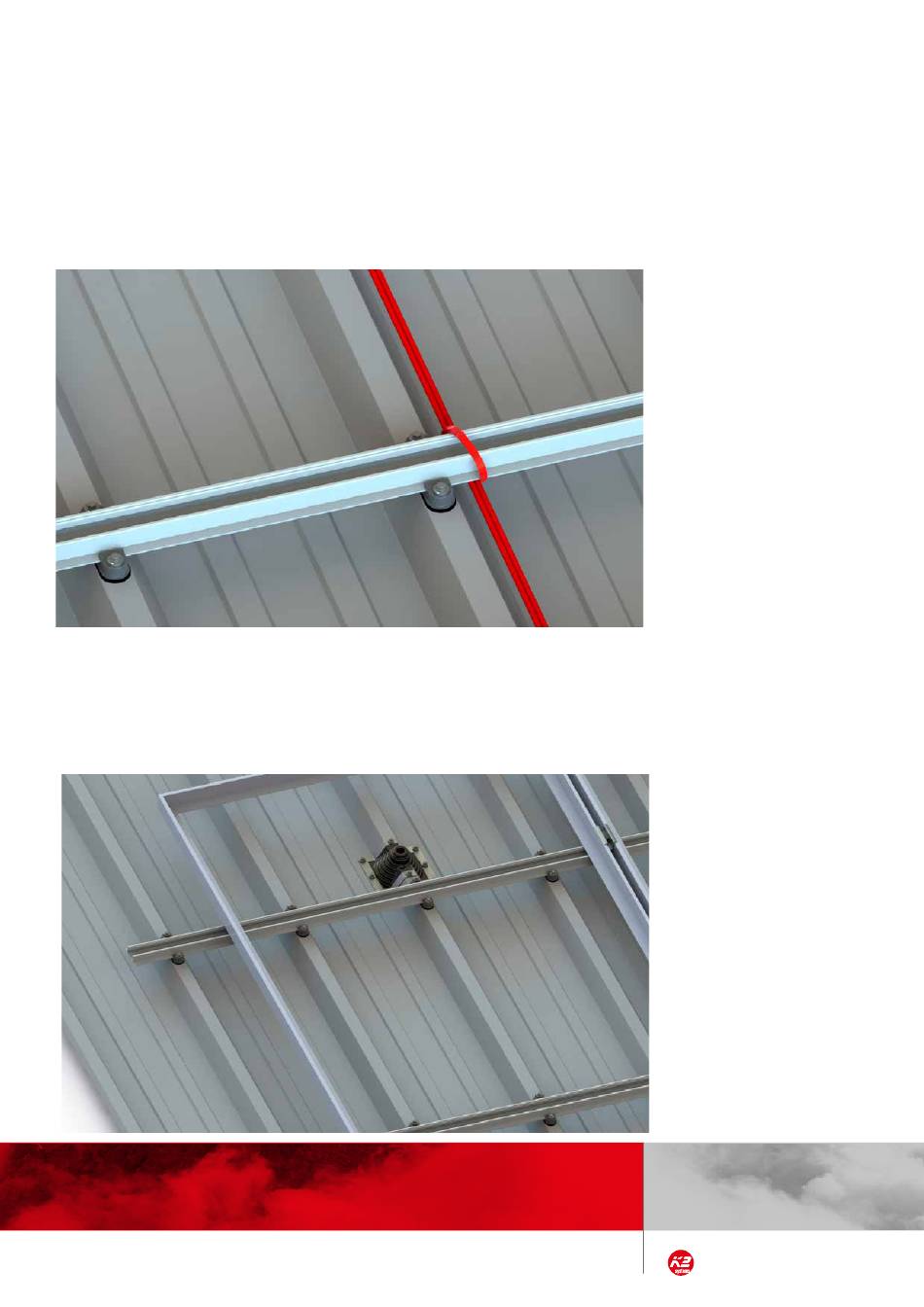

Les câbles cheminent dans le creux des nervures du bac en dessous des rails et des modules.
Les câbles doivent être attachés aux rails par des colliers de fixation.
Ils sont ensuite acheminés vers le local électrique par l'exterieur du bâtiment dans des goulottes
prévues à cet effet.
En cas de pénétration des câbles dans le bac acier, le passage des câbles vers l'intérieur du bâtiment
doit être fait sans rompre l'étanchéité. Il se fera à l'aide de manchon d'étanchéité pour sortie de toiture
d'épaisseur minimum de 2mm conforme aux spécifications du DTU 40.35 paragraphe 6.2.2.6.3. Chaque
manchon sera installé au sommet de la nervure et devra être centré sous un module photovoltaïque. Il sera
fixé avec un joint prévu à cet effet et des vis de couture.
2
minimum. Pour la fixation, des colliers seront utilisés.
Montage du système
Notice de montage -
41 | 49
Version 13 du 02/08/2019
