Câblage du GRAFIK Eye QS unité de contrôle (suite)

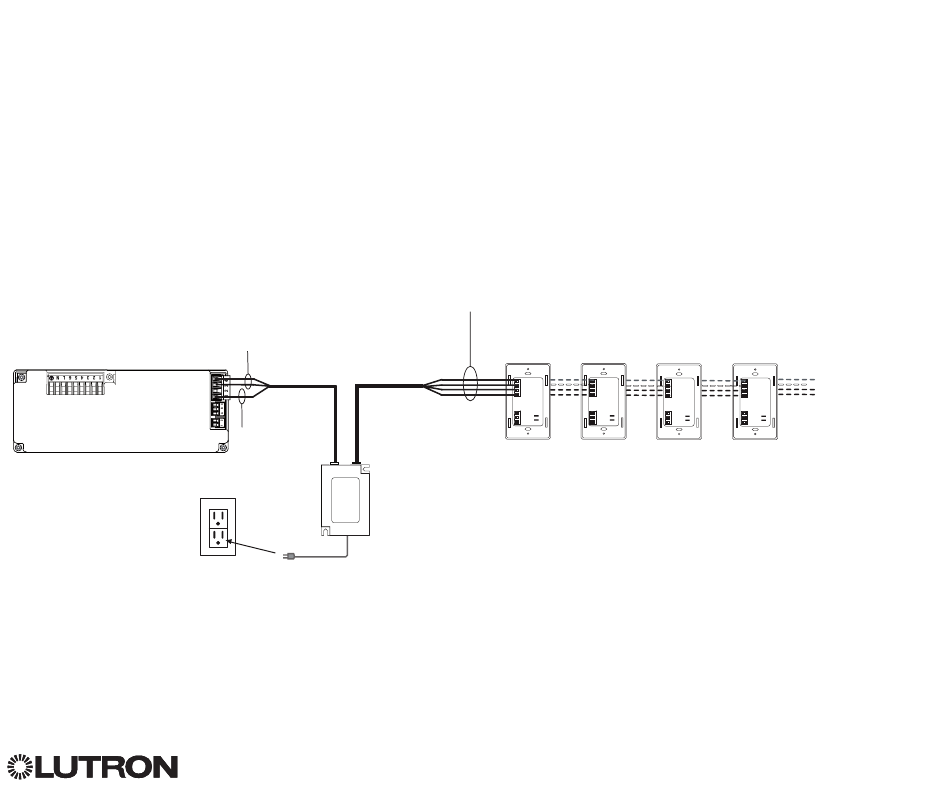

Exemple d'alimentation de plus de 3 postes muraux
Le GRAFIK Eye QS unité de contrôle peut alimenter jusqu'à 3 postes muraux seeTouch. Une autre source d'alimentation de
24 V- est requise pour alimenter plus de 3 postes muraux.
• Le fil +24 Vc.c. du bloc d'alimentation se
raccorde à la borne 2 de tous les postes
muraux associés au bus QS. Ce fil
ne doit pas être raccordé à la borne 2
de l'unité de contrôle GRAFIK Eye QS.
GRAFIK Eye QS unité de
contrôle (vue arrière)
• Le fil Commun du bloc d'alimentation se
raccorde à la borne 1 de tous les postes
muraux associés au bus QS ainsi qu'à
la borne 1 de l'unité de contrôle GRAFIK
Eye QS.
Une (1) paire torsadée
0,5 mm
(22 AWG)
2
(1) Commun
1,0 mm
2
(18 AWG)
QSPS-P1-1-50 (alimente jusqu'à
8 postes muraux seeTouch QS)
Vers la source
d'alimentation
Guide d'installation et de fonctionnement du GRAFIK Eye QS unité de contrôle 9
Câble Lutron
GRX-CBL-346S-500 (non-plénum) ou
GRX-PCBL-346S-500 (plénum)
Postes muraux seeTouch QS
4
3
2
1
• Les signaux de communication du bus
QS (bornes 3 et 4) sont transmis à partir
des postes muraux à l'unité de contrôle
GRAFIK Eye QS par un câble blindé
à paire torsadée pour chaque groupe
à alimentation commune. Le schéma
montre le dos de l'unité de contrôle.
4
4
4
3
3
3
2
2
2
1
1
1
