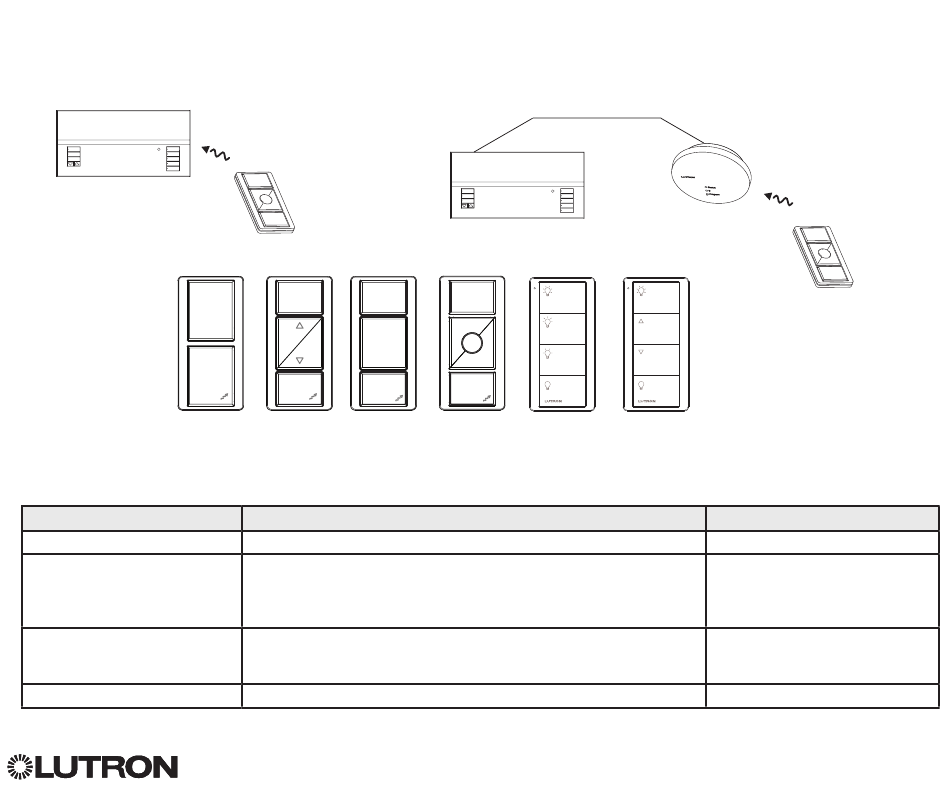

Réglage du contrôleur sans fil Pico
Les contrôleurs sans fil Pico de Lutron peuvent être associés à un système GRAFIK Eye QS pour contrôler le niveau d'éclairage
d'une zone particulière ou pour agir comme contrôleur de scène. Les contrôleurs sans fil Pico peuvent être associés directement
à une unité de contrôle GRAFIK Eye QS sans fil ou à une unité de contrôle GRAFIK Eye QS câblée, par l'entremise d'un module
capteur QSM connecté sur le bus QS.
LUTRON
Unité de contrôle
GRAFIK Eye QS
Modèles de
contrôleurs
sans fil Pico
disponibles
À 2 boutons
Fonctionnalité par défaut de la commande sans fil Pico
Bouton du haut (allumer)
Bouton central (Préréglage)
LUTRON
(3B et 3BRL) ou second
bouton à partir du haut
(4B-Gxx-L31)
Boutons Hausser/Abaisser
(le cas échéant)
Bouton du bas (Éteindre)
1 Dans la fonction zone, l'utilisateur peut programmer des niveaux préréglés pour les zones attribuées sur n'importe quel bouton d'une commande sans fil Pico. Les instructions de reprogrammation des
niveaux des zones sont fournies à la page suivante.
2 Dans la fonction scène, la scène de départ de la commande sans fil Pico peut être sélectionnée et les niveaux des zones de chaque scène peuvent être réglés en suivant des instructions de la Configuration des scènes.
Contrôleur sans
fil Pico
À 2 boutons
À 3
(2B)
avec fonction
boutons
Hausser/Abaisser
(3B)
(2BRL)
Fonction Zone
1
100% à toutes les zones assignées
Toutes les zones assignées au niveau de consigne programmé
(Actionner et maintenir pour sauvegarder le niveau d'éclairage
courant comme consigne de préréglage de zone)
Varie l'intensité d'éclairage de toutes les zones assignées
Extinction de toutes les zones assignées
Guide d'installation et de fonctionnement du GRAFIK Eye QS unité de contrôle 36
Bus QS
LUTRON
Unité de contrôle
GRAFIK Eye QS
À 3 boutons
Commande
avec fonction
de scène à
Hausser/Abaisser
4 boutons
(3BRL)
(4B-Gxx-L31)
Wireless to QSM
Direct to Gra k Eye
Module de détection
QSM
Contrôleur sans
fil Pico
Commande
de zone à
4 boutons
(4B-Gxx-L01)
Fonction Scène
« Scene 1 » (Scène 1)
« Scene 2 » (Scène 2)
Varie l'intensité d'éclairage
de toutes les zones affectées
par la scène courante
« Scene Off » (Scène éteinte)
2
