Autosurveillance À L'arrachement Désactivée (Position Par Défaut) - Bosch AMAX panel 4000 Manuel D'installation

AMAX panel 4000 / AMAX panel 4000
EN
Cavalier
de l'autosurveillance
à l'arrachement
Autosurveillance
à l'arrachement désactivée
(position par défaut)

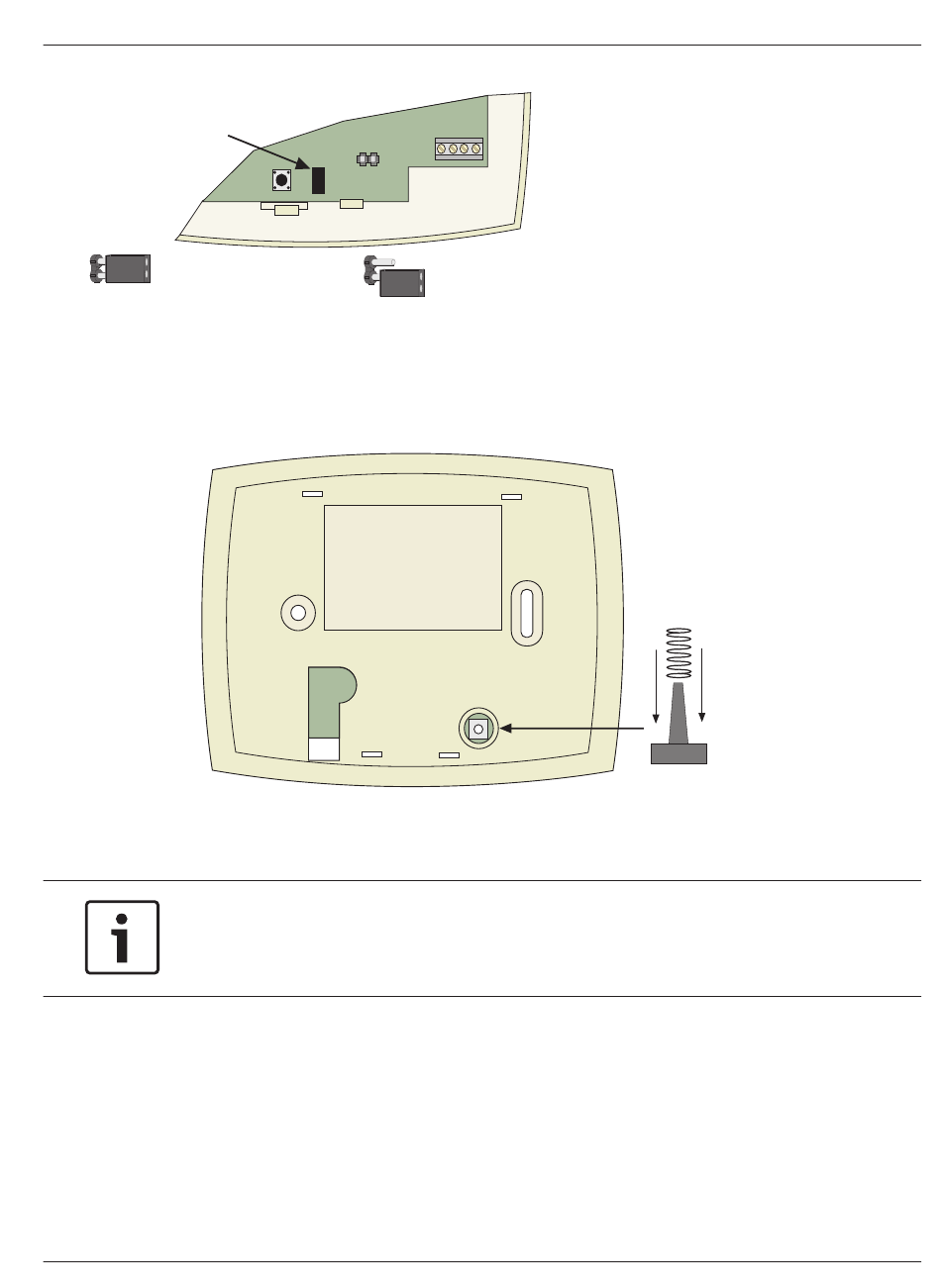

Figure 5.15: Cavalier de l'autosurveillance à l'arrachement
–
–
Figure 5.16: Arrière du récepteur
Remarque!
Cause du danger
Appuyez légèrement sur le ressort dans l'arbre conique. Ne forcez pas pour l'introduire dans
l'arbre
Montage du récepteur
• Déterminez l'emplacement de montage du récepteur.
• Si ce n'est pas déjà fait, déposez le cache extérieur du récepteur (comme indiqué sur la
Figure) et mettez-le de côté.
• Placez la base du récepteur sur le mur à l'emplacement de montage souhaité et marquez des
repères pour les deux trous de fixation (voir Figure).
AMAX panel 4000 / AMAX panel 4000 EN
ADDR
Cavalier laissé sur la broche pour stockage uniquement.
Replacez le cache intérieur.
Placez le ressort du matériel annexe sur l'arbre du contact d'autosurveillance situé à
l'arrière du récepteur (voir la Figure).
Arrière du récepteur
