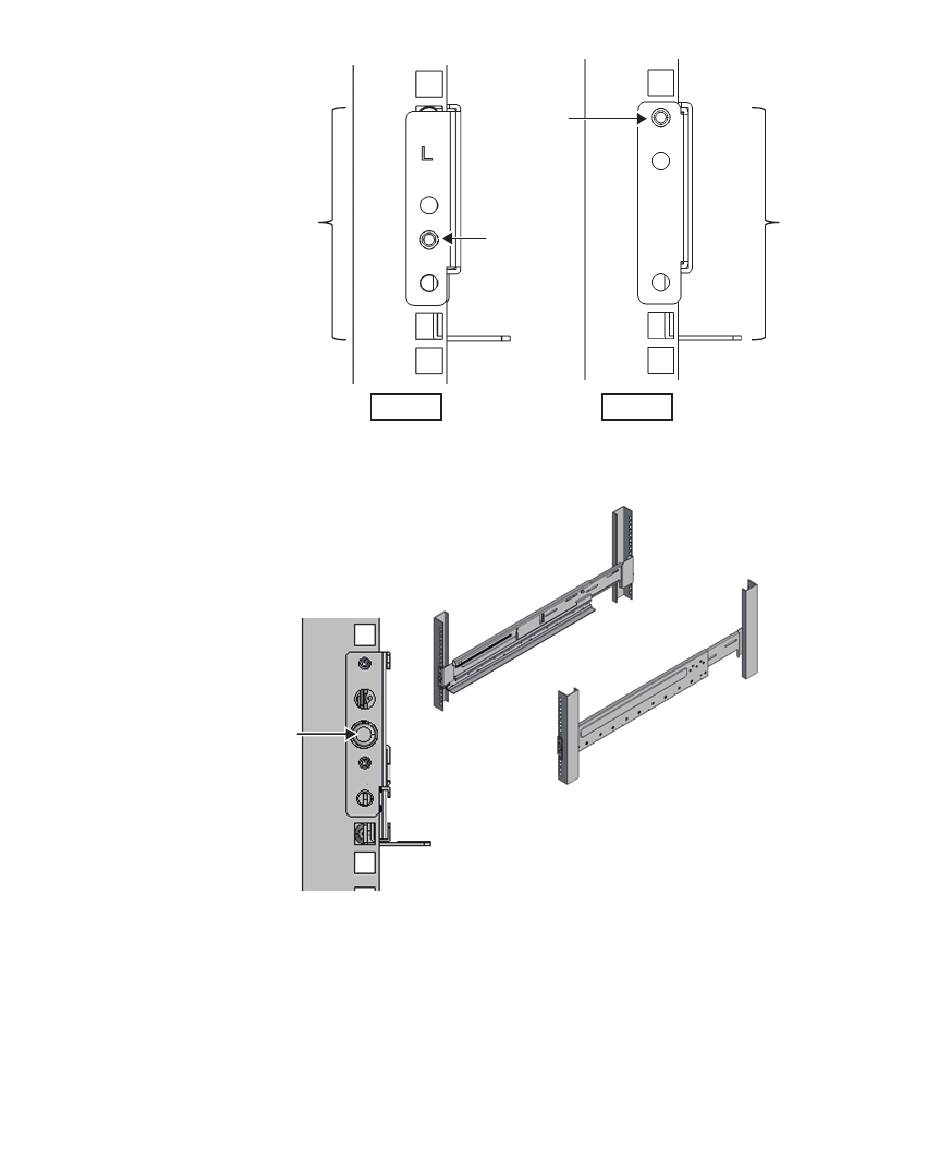

Figure 3-23     Fixation du rail de type 2 : emplacements des saillies
Zone de
montage
(2U)
FRONT
Figure 3-24     Fixation du rail : emplacement de fixation de la vis
2U bas
FRONT
6.
Fixez les dispositifs de fixation du support de câbles aux colonnes de support
arrière du rack.
Pour le support de câbles de type 1
a. Orientez les encoches (B dans
support de câbles (A dans
b. Depuis l'arrière du rack, fixez solidement les rails et les dispositifs du support
de câbles avec deux vis M6 aux colonnes de support arrière du rack.
2U haut
1U haut
REAR
FRONT
Figure
3-25) des dispositifs de fixation du
Figure
3-25) dirigées vers le bas.
Chapitre 3 Installation du système
Zone de
montage
(2U)
REAR
59
