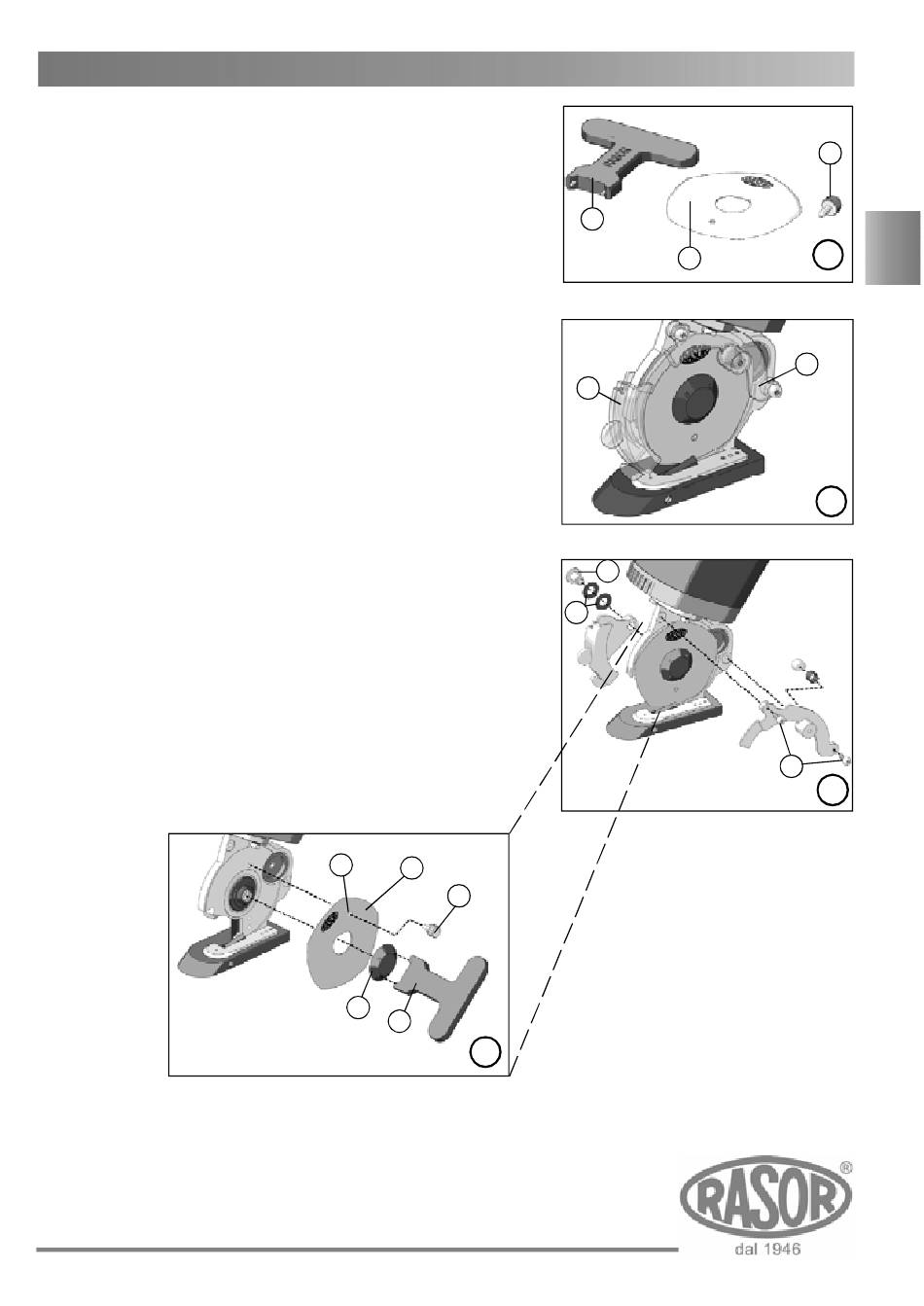

15. REMPLACEMENT DE LA LAME

Au cas où la lame ne réussirait plus à couper (même après
avoir répété plusieurs fois l'opération d'affûtage) il faut la
remplacer. Pour effectuer cette opération, utiliser la clé
papillon "1" et la pointe d'arrêt de la lame "3" (indiqués
dans la figure 15).
Pour la remplacer suivre les instructions ci-dessous:
1) Mettre les gants de protection conformément au
Décret Législatif 81/08;
2) Enlever la protection de sécurité postérieure fixe
"A" (voir figure 16) en dévissant les vis cruciformes
"C", à l'aide d'un tournevis (non fourni par le
constructeur) comme indiqué dans la figure 17.
Enlever la protection de sécurité antérieure mobile
"B" (voir figure 16) en dévissant le pivot "D" et en
enlevant la rondelle "E" comme indiqué dans la
figure 17.
3) Insérer la pointe "3" dans le trou "F" (voir figure
18), afin de pouvoir bloquer la lame (le trou sur la
lame doit coïncider avec celui sur la structure).
4) Utiliser la clé papillon "1" pour dévisser l'écrou "G"
et enlever la lame "H" (voir figure 18).
5) Remplacer la lame usée avec une lame nouvelle "2",
en faisant attention à centrer la lame sur
l'engrenage, en position correcte, et en se rappelant
de l'assembler de façon que l'inscription Rasor
être vue par l'opérateur.
6) Réassembler tout l'ensemble et effectuer l'affûtage.
peut
®
F
H
3
G
1
18
1
2
B
D
E
3
FR
15
11
A
16
C
17
