Für Wahl und Installation der Anlagenbauteile ist der
Installateur zuständig, der nach den Regeln der Technik
und der einschlägigen Gesetzgebung vorgehen muss.
Bei Anlagen mit Frostschutzmitteln müssen Wasserab-
sperrvorrichtungen vorgesehen werden.
Belastetes Wasser muss entsprechend aufbereitet wer-
den.
Als Referenzwerte können die Werte der Tabelle genom-
men werden.
Ziehen Sie das Klebeband nicht zu fest an, um die Iso-
lierung nicht zu beschädigen.

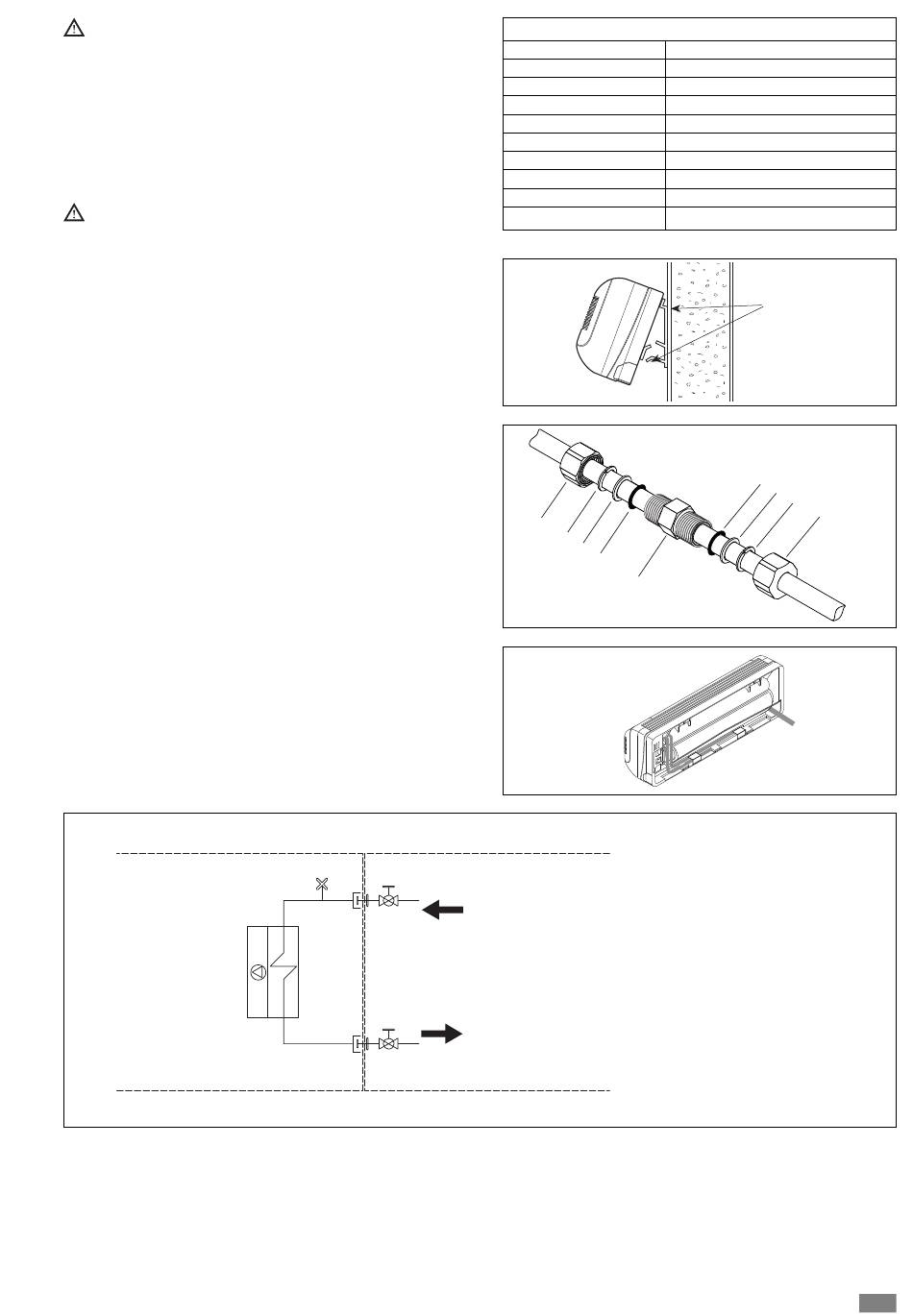

Für die Wasseranschlüsse wie folgt vorgehen
- Den Gebläsekonvektor an der Metallhalterung einhängen
und ihn hierbei an der Unterkante anheben.
- Die Wasserleitungen verlegen.
- Die Oberflächen der Anschlüsse und die Enden der Lei-
tungen reinigen.
- Die mitgelieferten Anschlüsse an den Enden der Wasser-
leitungen und an den Anschlüssen des Gebläsekonvektors
anbringen.
- Die Anschlüsse festziehen.
- Die Verbindungen isolieren und die Isolierung mit Klebe-
band befestigen, um sie nicht zu beschädigen.
- Den Gebläsekonvektor an der Metallhalterung einhängen.
Legende:
1 - Nutmutter
2 - Rohrschelle offen
3 - Rohrschelle
4 - O-ring
5 - Anschluss
Werksseitig ausgeführte
Anschlüsse
1
3
4 5
2
5
4
REFERENZWERTE H2O
pH
Elektrische Leitfähigkeit unter 200 mV/cm (25°C)
Chlorionen
Schwefelsäureionen
Gesamteisen
Alkalität M
Gesamthärte
Schwefelionen
Ammoniakionen
Siliziumionen
1
2
3
4
5
Vom Installateur auszuführende
Anschlüsse
Eintritt
1 Ventilator
Austritt
2 Wärmetauscher
3 manuelle Entlüftung
4 Anschluss (mitgeliefert)
5 Kugelabsperrventil
6-8
unter 50 ppm
unter 50 ppm
unter 0,3 ppm
unter 50 ppm
weniger als 35 °f
keine
keine
unter 30 ppm
Hier einhängen
4
3
2
1
