Les raccordements électriques doivent être connectés à un circuit électrique à sécurité
!
intrinsèque. Seul du personnel qualifié ayant connaissance des classes de protection,
des règlements et des dispositions applicables aux appareils placés dans des endroits
dangereux peut installer, connecter et configurer les unités. Vérifier si le classement
convient à l'application.

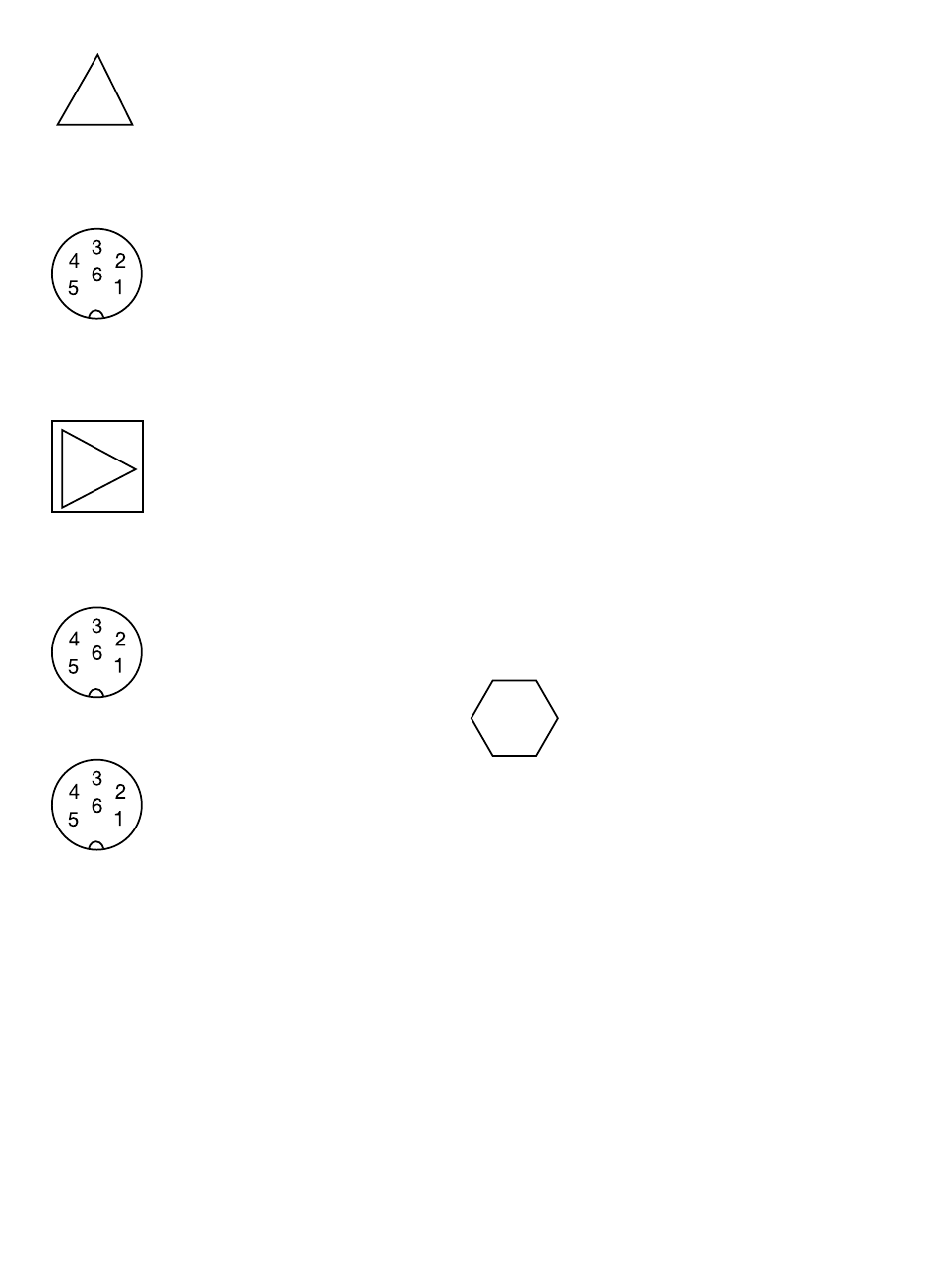

Indicateur du capteur basse fréquence
Configuration des broches depuis le
boîtier du pulseur situé sur l'indicateur
1 – 4
2 – 5
3 – 6
Pour plus d'informations, consulter iTN 33101
Connexion du capteur :
Uniquement à des amplificateurs
d'évaluation ou des circuits
certifiés intrinsèquement sûrs
qui ne dépassent pas les valeurs
maximales suivantes :
Ui = 15 V, Ii = 50 mA, Pi = 120 mW
Capteur haute fréquence
Configuration des broches
3(-)
6(+)
Pour plus de détails, consulter iTN 30203
et iTN 30204.
Configuration des broches de l'encodeur
Configuration des broches
1 (+)
2 (-)
3 (+)
6 (-)
4 (-)
5 (+)
1 tr. = 1 imp.
1 tr. = 1 imp.
N.C. commutateur
à lames
sortie à impulsions 1
sortie des données
sortie à impulsions 1
sortie à impulsions 2
Capteurs haute fréquence
Ce capteur haute fréquence à deux câbles change
de courant en cas de mise sous tension. L'amplificateur
de commutation limite la tension et le courant
conformément au protocole NAMUR EN 60947-5-6
et évite tout dommage au capteur susceptible d'entraîner
une combustion du gaz. Pour les amplificateurs, contacter
le service commercial de GE.
Remarques sur l'installation et le montage
1. Respecter les règlements et dispositions nationales
appropriées.
2. Éviter les charges électrostatiques provenant des
boîtiers et des câbles.
3. Les prises doivent être protégées contre les charges
électrostatiques intensives.
4. Pour éviter les charges électrostatiques, il est nécessaire
de prendre des mesures pour assurer une compensation
du potentiel des parties métalliques (boîtiers des
bouchons, éléments de fixation, etc.).
Si après une lecture attentive de ce
manuel, des doutes ou des questions
ARRÊT
demeurent, contacter le représentant
GE avant d'entreprendre une
quelconque action.
Câble
Si un code est fourni, les codes de couleur
sont les suivants :
1
Blanc
2
Marron
3
Vert
4
Jaune
5
Gris
6
Rose
7
