Les compteurs peuvent être orientés de différentes manières, récapitulées à la page 3-6.
La position de montage a une incidence sur la fonctionnalité des bouchons. Le tableau ci-dessous
donne des informations détaillées sur les différents bouchons.

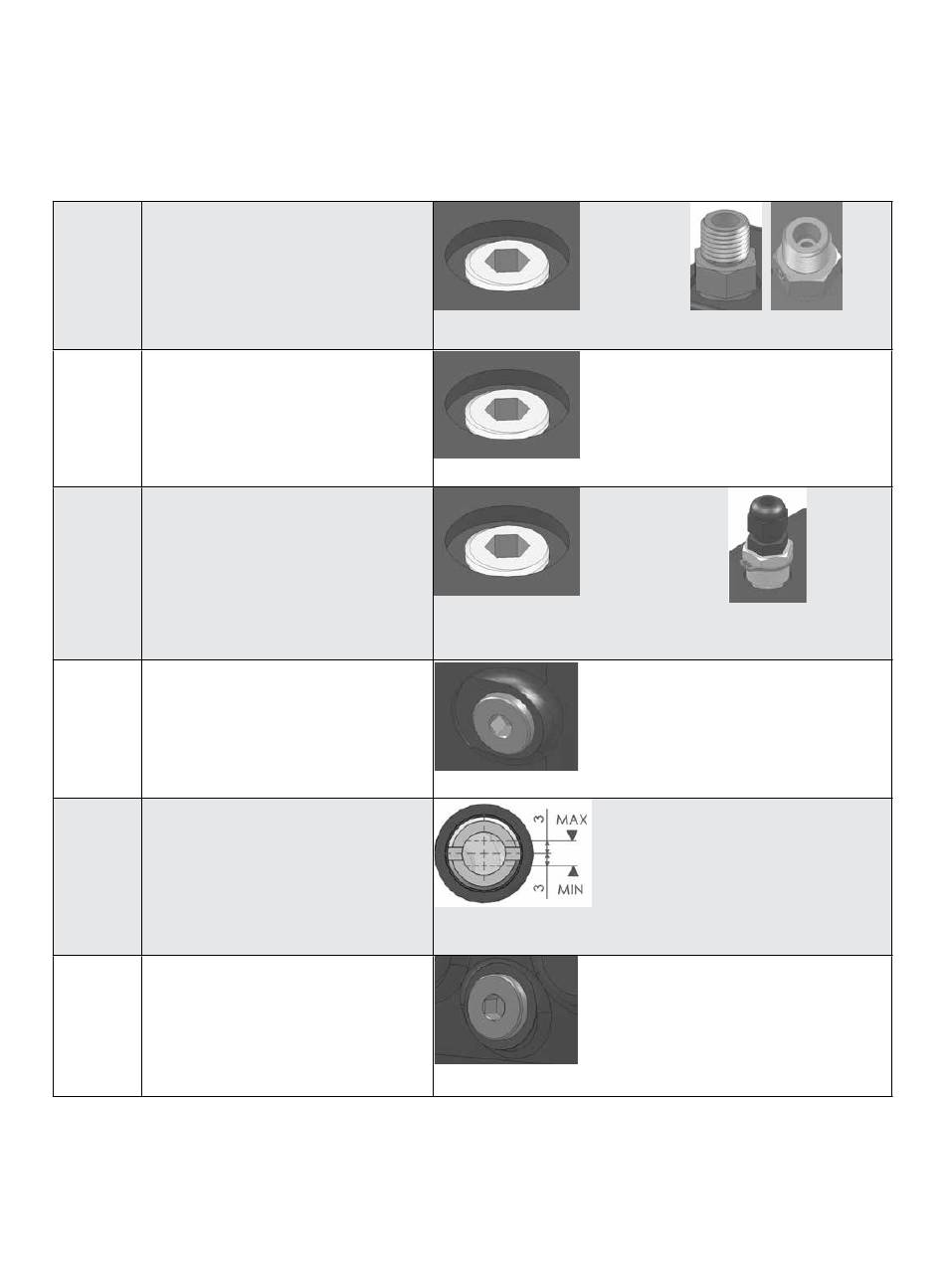

Bouchons
Le tableau ci-dessous décrit les abréviations utilisées.
Le point de référence de la pression
doit être connecté à un appareil de
Pm
conversion de volume. Auparavant, il
était également connu sous le nom de
Pr. Le filet du corps est ¼ NP.
P
Point de pression
Point de température. La taille
interne, est de 7 mm. Le doigt de gant
T
comprend un presse-étoupe M12x0,5
mm pour fixer le câble.
F
Point de remplissage d'huile
Niveau d'huile. Utiliser de l'huile à
compteur GE, de l'huile Shell Morlina
S
10 ou équivalent.
1 ml = 1 cc = 0,034 onces américaines.
D
Bouchon de vidange de l'huile
2
ou
Bouchon 1/4", clé Allen 1/4" AF
Bouchon 1/4", clé Allen 1/4" AF
ou
Bouchon 1/4", clé Allen 1/4" AF
Bouchon 9/16", clé Allen 1/4" AF
Bouchon 9/16" - 18 UNF avec niveau de liquide,
indication de niveau d'huile
Bouchon 9/16", clé Allen 1/4" AF
Raccord EO6-S, largeur
de clé 1,7 mm
Bouchon du doigt de
gant, largeur de clé
17 mm
