1. REGULATION ET SAT MODBUS

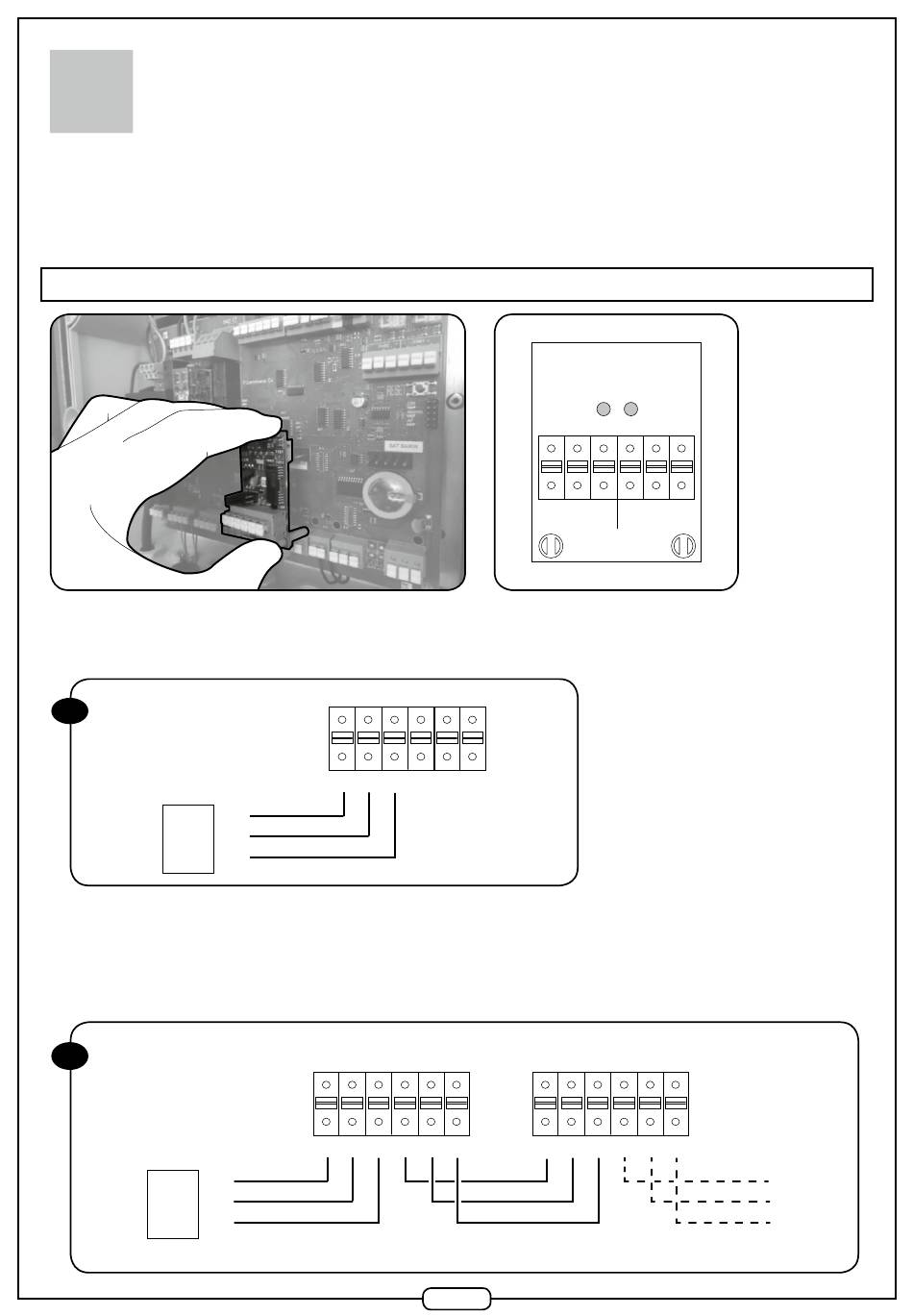

1.1. Montage du circuit SAT MODBUS
La communication avec la régulation TAC4 DG suivant le protocole MODBUS RTU nécessite l'ajout d'un circuit satellite (option SAT MODBUS)
servant d'interface de communication.
Le montage doit se faire hors tension.
Attention : Un mauvais positionnement du SAT MODBUS sur le circuit peut endommager de manière définitive les deux circuits !
1.2. Raccordement du SAT MODBUS
Raccordement d'un circuit
A
MODBUS
MASTER
Raccordement de plusieurs circuits en réseau
Les cavaliers sur le SAT MODBUS sont des terminaisons. Ceux-ci ne sont pas utiles lorsqu'une seule unité est connectée ou si le réseau MODBUS
ne dépasse pas 450 m.
Dans le cas d'une utilisation de plusieurs SAT MODBUS sur un réseau de plus de 450m, il faut laisser les cavaliers du dernier SAT MODBUS
du réseau en position standard (en standard, les 2 cavaliers sont placés vers la droite = TERM) et placer les cavaliers de tous les autres SAT
MODBUS en position OPEN (les 2 cavaliers vers la gauche).
B
+
MODBUS
-
MASTER
GND
SAT MODBUS
A+
B- GND
+
-
GND
SAT MODBUS (1)
A+
B- GND
A+
A+
B- GND
SAT MODBUS (2)
A+
B- GND
A+
B- GND
3
SAT MODBUS
Rx Tx
B- GND
A+
B- GND
A+
B- GND
