5. UTILISATION AvEC COMMANDE
DEPORTEE RC TAC4
Il est possible de brancher une commande déportée RC TAC4 sur une unité communiquant via MODBUS.
Le RC pourra être utilisé de deux manières :
• En RC maître : le RC assure la configuration, le contrôle des débits et la visualisation.
• En MODBUS maître : le RC assure la visualisation des paramètres uniquement.
Celle-ci servira principalement à la visualisation des informations de la régulation TAC4 DG.
Il sera cependant possible de reprendre la main du système via le RC TAC4 (configuration et contrôle) via l'entrée IN5.
5.1 Raccordement du RC TAC4 au circuit CB4 TAC4 DG
La liaison entre le RC et le circuit TAC4 DG est assurée par un bus de communication.
Pour connecter le RC TAC4 au CB4 TAC4 DG il faut :

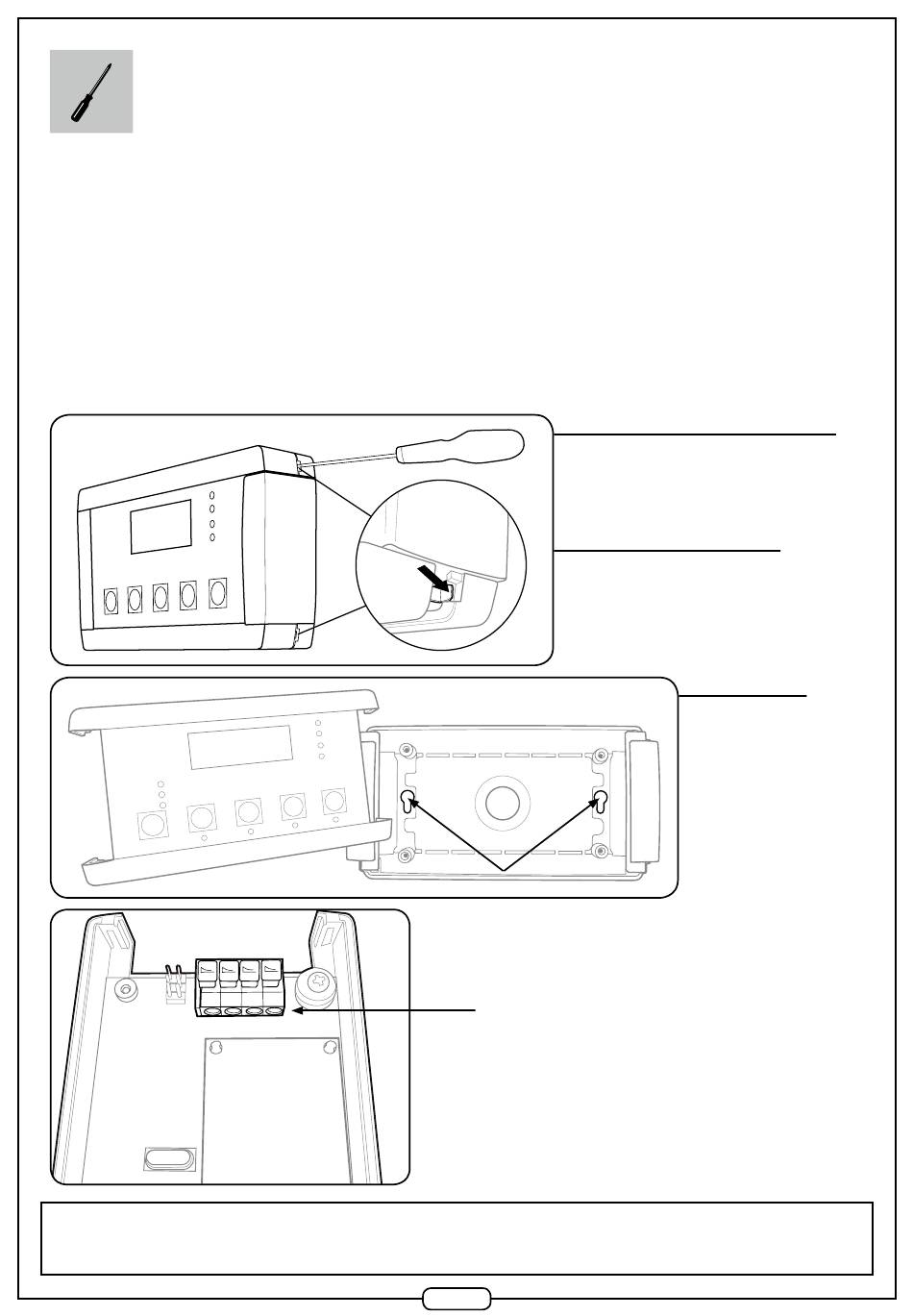

5.1.1 Ouvrir le boîtier du RC TAC4
Attention : • Le RC est IP20 et ne peut donc être installé qu'à l'intérieur. Si vous voulez le placer à l'extérieur, montez-le dans un boîtier étanche.
• Toute la configuration est mémorisée dans le circuit de régulation de base TAC4 DG. Le RC ne doit donc pas être installé de
manière permanente.
Déclipser le couvercle à l'aide d'un fin tournevis
Il y a 2 clips de chaque côté du boîtier
Bornier de raccordement du RC TAC4
12
Enlever le couvercle
Points de fixation du boîtier
(espacement = 88 mm)
Dimensions du RC =
122 x 66 mm
