Mode d'emploi | Régulateur pour meubles frigorifique – AK-CC 55

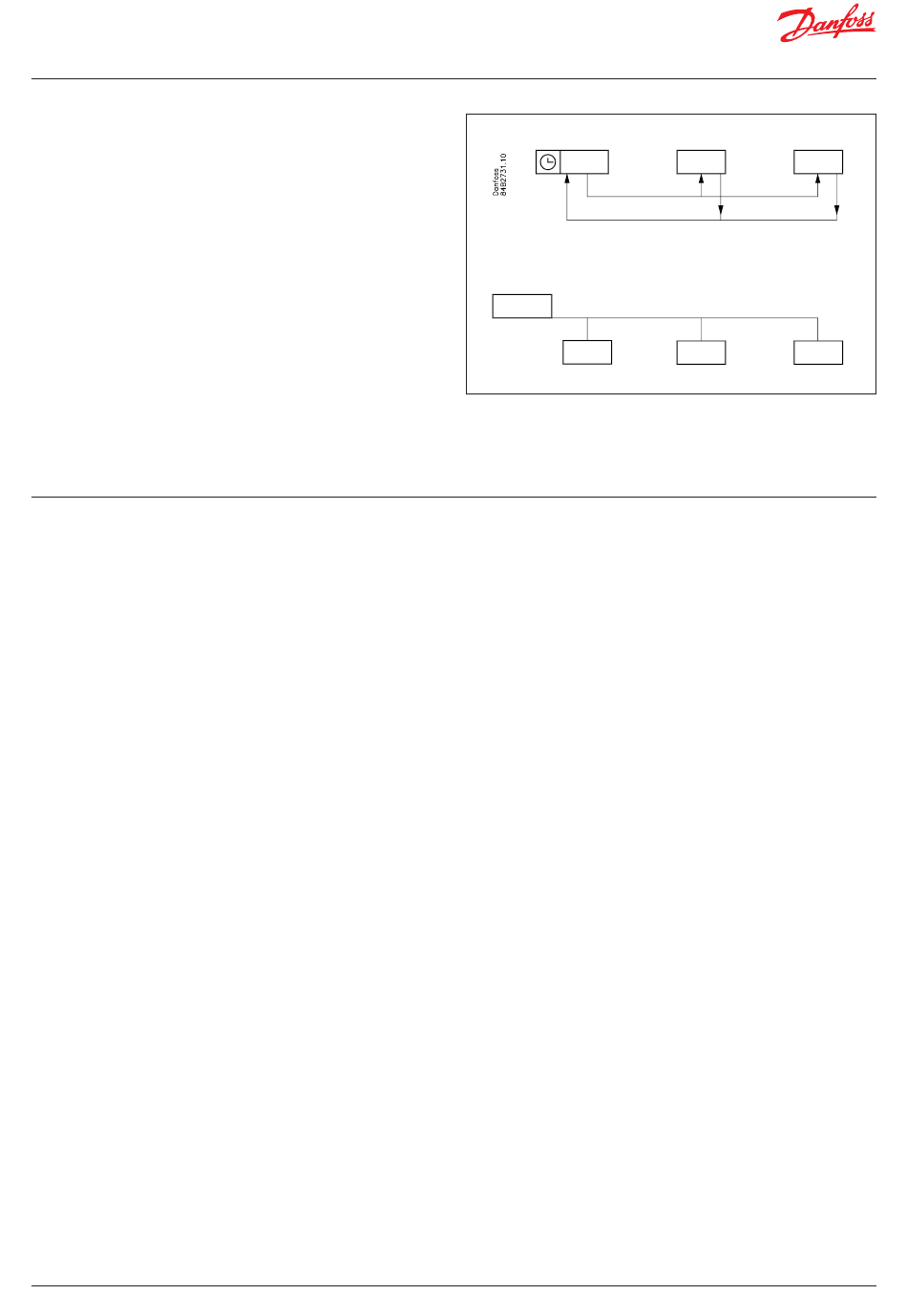

Dégivrage coordonné
Le dégivrage coordonné peut être mis en place des deux façons
suivantes : à l'aide de connexions câblées entre régulateurs ou
d'un bus de communication.
Raccordements câblés
L'entrée digitale DI2 doit être configurée pour le dégivrage
coordonné et le câblage doit relier les régulateurs concernés.
Lorsqu'un régulateur lance un dégivrage, tous les autres régulateurs
lancent eux aussi un dégivrage. Après le dégivrage, chaque régulateur
passe en position d'attente. Lorsqu'ils sont tous en position d'attente,
la réfrigération redémarre.
Coordination via le bus de communication
Le System Manager règle ici la coordination.
Les régulateurs sont rassemblés en groupes de dégivrage et
le gestionnaire de système veille au lancement du dégivrage
dans les groupes en fonction d'un planning hebdomadaire.
Lorsqu'un régulateur a mis fin au dégivrage, il envoie un message
à l'unité centrale et se met ensuite en position d'attente.
Lorsque tous les régulateurs du groupe sont en position d'attente,
la réfrigération est de nouveau autorisée dans tous les régulateurs.
Dégivrage adaptatif
L'algorithme de dégivrage adaptatif de Danfoss peut détecter
la quantité de glace formée et annuler un dégivrage programmé
ou peut être configuré pour ne procéder au dégivrage que si le
débit d'air de l'évaporateur est entravé par du givre ou de la glace.
Le concept global repose sur la comparaison entre l'absorption
d'énergie du côté du débit de réfrigérant et l'émission d'énergie du
côté du débit d'air. Lorsque l'évaporateur est propre, un équilibre
énergétique est supposé, tandis qu'un déséquilibre croissant peut
être identifié lorsque de la glace se forme à la surface de l'évaporateur
et finit par obstruer le débit d'air.
4 modes de dégivrage adaptatifs différents sont disponibles :
0 Off
1. Surveillance :
Peut être configuré en parallèle avec d'autres méthodes de dégivrage
et générer une alarme en cas de blocage du débit d'air ou de formation
de glace sur l'évaporateur. Si des problèmes de vapeur instantanée
sont détectés du côté du débit de réfrigérant, une alarme de vapeur
instantanée est générée.
2. Saut adaptatif (jour) :
Permet au régulateur d'annuler (ou d'ignorer) des dégivrages programmés
au cours de la journée. Les dégivrages programmés pendant la nuit seront
effectués et ne seront pas ignorés. Seuls les dégivrages qui sont configurés
dans le système via un planning, à l'aide de fonctions de contrôle maître,
ou dans le régulateur via le planning interne de dégivrage peuvent
être ignorés.
3. Saut adaptatif (jour et nuit) :
Cette configuration permet au régulateur d'annuler (ou d'ignorer)
les dégivrages programmés pendant la journée et pendant la nuit.
Pour des raisons de sécurité, seuls 3 dégivrages consécutifs peuvent
être ignorés. Le quatrième dégivrage programmé sera ensuite effectué,
même s'il n'y a que peu de glace.
4. Entièrement adaptatif :
Le mode « Full Adaptive » (Entièrement adaptatif ) est idéal pour
les applications dans lesquelles le dégivrage ne doit pas être effectué
à un moment donné, mais peut être effectué lorsque la glace commence
à entraver le débit d'air. Il est judicieux de combiner ce mode avec
le programmateur d'intervalle de dégivrage en tant que programmateur
de sécurité.
42 | BC308437742037fr-000102
System Manager
Les éléments suivants sont nécessaires pour le dégivrage adaptatif :
- Un détendeur AKV
- Pression de l'évaporateur Pe et température de sortie de gaz S2
- Un signal provenant des deux capteurs de température S3 et S4.
Les sondes doivent être placées au niveau du débit d'air/passage
de l'air en amont/aval de l'évaporateur.
- La pression de condensation Pc et la température Tc sont distribuées
via le réseau du gestionnaire de système. Si la Pc et la Tc ne sont pas
reçues par le régulateur de vitrine, la fonction de dégivrage adaptatif
est désactivée.
Remarque :
Les paramètres adaptatifs seront réinitialisés après un dégivrage qui
a été lancé ou à l'aide de l'interrupteur général en mode d'arrêt ou
de maintenance. Au démarrage, avec un évaporateur chaud (mesuré
à l'aide de la sonde S2), l'évaporateur est considéré comme propre.
Si la température de l'évaporateur est inférieure à 0,1 °C, le dégivrage
adaptatif demandera un démarrage du dégivrage pour garantir
la propreté de l'évaporateur.
Temps minimum entre deux dégivrages
Le délai minimum entre deux dégivrages est prédéfini sur 2 heures.
Il est ainsi possible d'éviter que des dégivrages enregistrés sur base
du planning hebdomadaire soient exécutés juste après que l'on ait
procédé à un dégivrage adaptatif. Le temps vaut dès la fin d'un
dégivrage adaptatif jusqu'à ce qu'un dégivrage programmé soit
de nouveau autorisé. Le dégivrage adaptatif ne lancera pas un
dégivrage dans un intervalle inférieur à ces 2 heures.
Max. 10.
