Access Modular Controller 2
Mode
ON
(Activé)
OFF
(Désactiv
é)
Tab. 4.2: Paramètres du protocole et de la connexion
4.12

RS-485 pour les modules d'extension

Le bus de module d'extension RS-485 étend l'AMC2-4R4 avec des modules d'E/S
supplémentaires (AMC2-8IOE, AMC2-16IE, AMC2-16IOE).

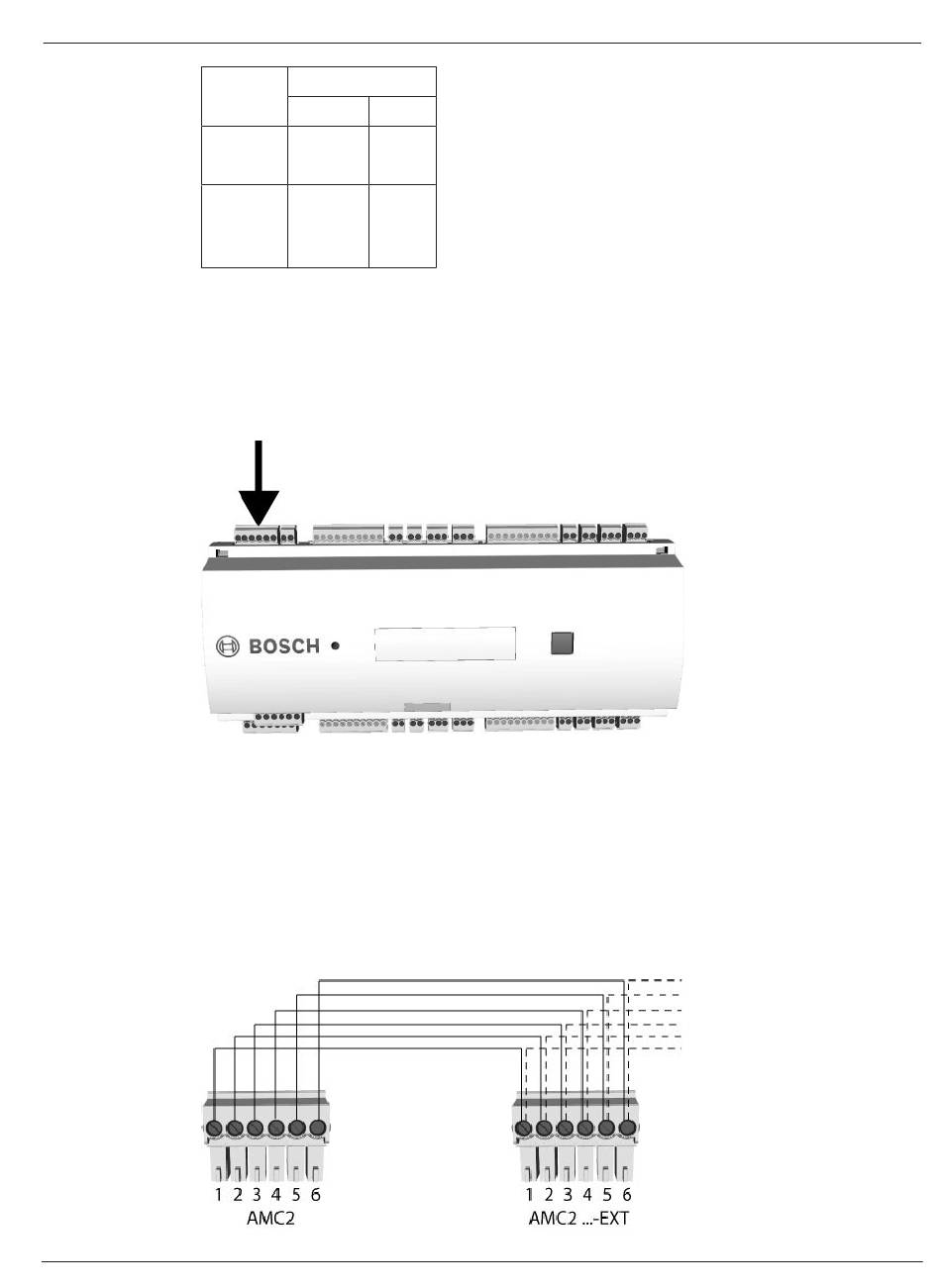

Figure 4.14: Emplacement du bus du module d'extension RS-485
Jusqu'à trois modules d'extension peuvent être connectés pour fournir des entrées et sorties
supplémentaires, pour le contrôle des ascenseurs par exemple.
Pour plus d'informations sur les cartes d'extension, reportez-vous aux manuels d'installation
correspondants.
Un schéma de connexion complet du module d'extension RS-485 vous est présenté dans le
Schémas de connexion, Page 42.
Figure 4.15: Connexion d'un module d'extension à un adressage
Bosch Access Systems B.V.
Interrupteurs DIL
5 6
SDEB RS-232
BPA RS-485
Installation manual
Installation | fr 27
2020-01 | V02 |
