English
Range of application for the pressure switch type 521
The pressure switch is used to measure relative pressure of liquid, gases
and refrigerants (incl. ammonia).
Device design
The pressure switch consists of a piezoresistive measuring cell with a
diaphragm, installed in a stainless steel housing. The pressure measu-
ring cell is fully welded. The pressure switch is available in the version
of PNP.
Installation
The location of the device has no influence on the precision of the
measurement.
Before installation, compare the process data with the data of the
name plate.
The medium being measured must be suitable for the parts of the
pressure switch in contact with the medium.
Connect the devices to a fixed cable installation.
The devices may only be installed, connected, set-up and operated by
qualified staff and in compliance with the technical specifications.
The effects of UV radiation can cause materials to become brittle.
Protect the device from direct sunlight.
Safety instructions
In terms of a safety-instrumented system, this device left the factory in
perfect condition. To maintain this status and to ensure safe operation
of the device, observe the following notes:
The device may only be used for the purposes specified in these
instructions.
When connecting up, installing and operating the device, the
directives and laws of your country apply.
The device is not used properly, serious bodily injury and/or considerable
damage to property cannot be excluded. This should be kept in mind
particularly when the device was in use and is replaced.
The pressure switch is preset to the specific measuring range at the
manufacturerÊs plant. Subsequent adjustment is not possible.
The overload limit should be monitored and kept to at all times.
The pressure switch is maintenance-free.
Connect the device to a low voltage power supply with safe separa-
tion (SELV).
The device should only be supplied with limited energy according to
UL 61010-1 Second Edition, Section 9.3 or LPS in conformance with
UL 60950-1 or class 2 in compliance with UL 1310 or UL 1585.
Tests / Admissions
Electromagnetic compatibility:
UL
Shock acc. IEC IEC 68-2-27:
Constant shock acc. IEC 68-2-29: 40 g for 6 ms, 1000x all 3 directions
Vibration acc. IEC 68-2-6:

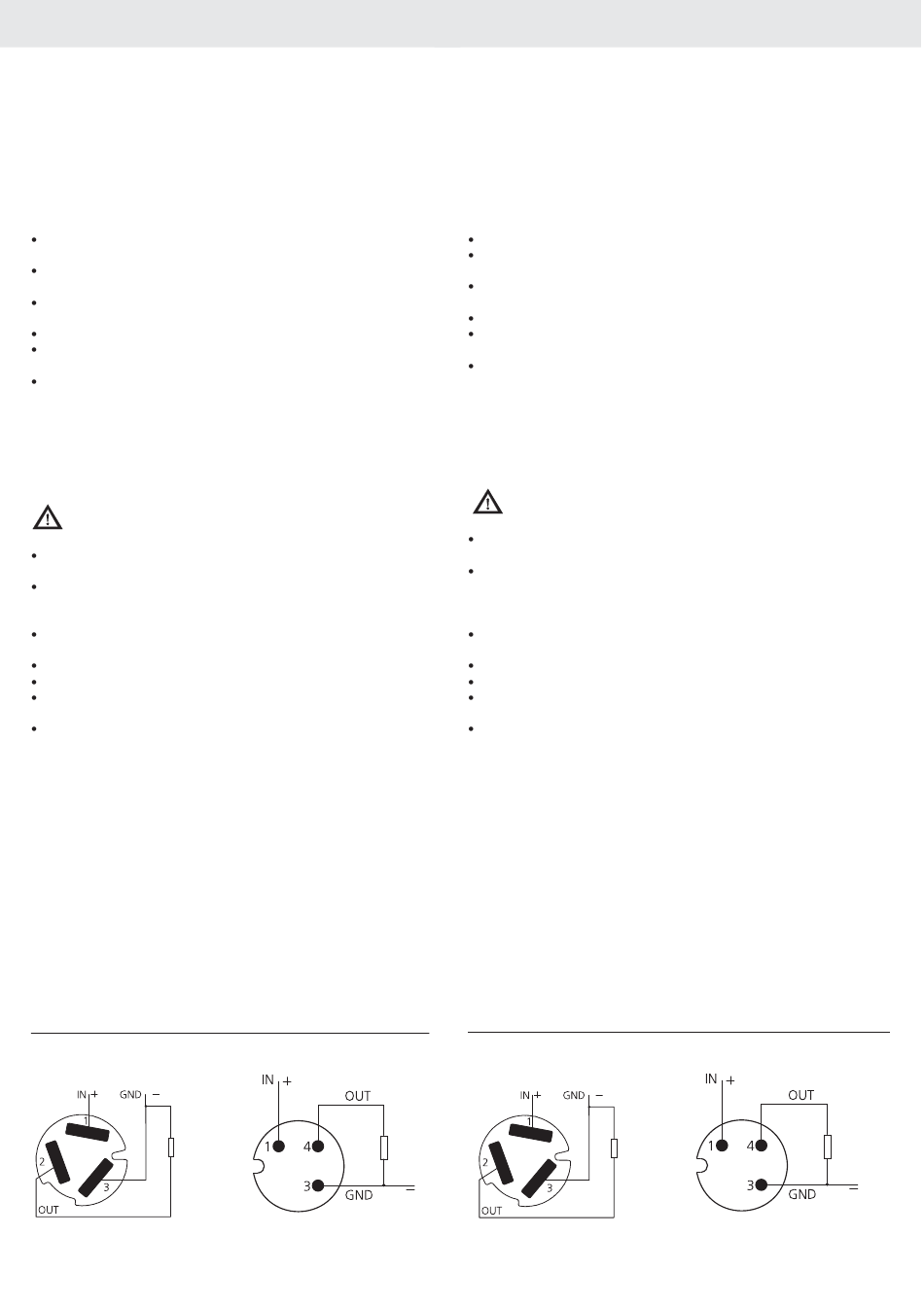

Electrical Connection
Swift connector
1 = brown, 2 = green, 3 = white
CE conformity acc. EN 61326-2-3
and EN 50121-3-2
ANSI / UL 61010-1 acc. E325110
100 g, 11 ms half sine wave, all 6 directions,
free fall from 1 m on concrete (6x)
20 g, 15 ... 2000 Hz, 15 ... 25 Hz with
amplitude μ 15 mm, 1 Octave/min. all
3 directions, 50 constant load
connector M12x1
1 (IN) 4 (OUT) 3 (GND)
Français
Domaine dÊutilisation du pressostat de pression type 521
Le pressostat de pression est utilisé pour la mesure de pression relative de
liquides, gaz et fluides frigorifiques, y compris lÊammoniac.
Version dÊappareil
Le pressostat de pression est composé dÊune cellule de mesure dont la mem-
brane et le corps sont en inox. La cellule de mesure de pression est soudée
au raccord et ne nécessite pas de joint. Le pressostat existant en version PNP
est disponible.
Montage
La position de montage nÊa pas dÊincidence sur la précision.
Vérifier avant montage si les paramètres du process correspondent aux
données marquées sur le corps du capteur.
Le fluide utilisé doit être compatible aux matières du capteur en
contact avec celui-ci.
Veiller à raccorder les capteurs avec des câbles solides
Les appareils de cette série de pressostats ne doivent être utilisés que par
du personnel qualifié et uniquement suivant les données techniques.
Le rayonnement UV peut fragiliser certains matériaux, veuillez proté-
ger lÂappareil du rayonnement direct du soleil.
Consignes de sécurité
Cet appareil a quitté lÊusine dans un parfait état de sécurité. Afin de conser-
ver cet état et assurer une utilisation sans danger, veuillez tenir compte des
consignes suivantes :
LÊappareil ne doit être mis en fluvre que pour lÊutilisation décrite dans
cette notice.
Lors du raccordement, montage et utilisation, les règles et les lois en
vigueur dans votre pays doivent être respectées.
En cas dÊutilisation inappropriée de cet appareil, des blessures corporelles
graves et/ou des dégâts matériels importants ne peuvent être exclus. Ce
point est notamment valable lorsque lÊappareil était en fonction et quÊil
est remplacé.
Le pressostat de pression est ajusté en usine à sa plage de mesure.
Un réglage à postériori nÊest pas possible.
La surpression admissible doit toujours être vérifiée et respectée.
Le pressostat de pression est sans entretien.
Raccordez le pressostat à une alimentation basse tension avec une isolation
sûre (SELV).
LÂappareil ne doit être alimenté quÂavec une source dÂénergie limitée telle
que définie par lÂUL61010-1 deuxième édition, chapitre 9.3 ou en accord
avec lÂUL60950-1 ou en classe 2 suivant lÂUL1310 ou lÂUL1585.
Tests et homologations
Compatibilité électromagnétique : Conformité CE selon EN 61326-2-3
UL
Choc selon IEC 68-2-27 :
Choc constant selon IEC 68-2-29 : 40 g en 6 ms, 1000 x dans les 3 directions
Vibrations selon IEC 68-2-6 :
Connexions électriques
Raccord rapide pour câble
1 = brun, 2 = vert, 3 = blanc
et EN 50121-3-2
ANSI / UL 61010-1 selon E325110
100 g, 11 ms, onde demi-sinus, 6 direc
tions, chute libre de 1 m sur béton (6x)
20 g, 15 ... 2000 Hz, 15 ... 25 Hz avec
amplitude μ 15 mm ,1 octave/min. les
3 directions, 50 cycles permanents
connecteur M12x1
1 (IN) 4 (OUT) 3 (GND)
