521
Relativdruckschalter
Bedienungsanleitung
Relative pressure switch
Operating instructions
Pressostat de pression relative
Mode dÂemploi
116832 / EDITION 04/2016
Deutsch
Anwendungsbereich Druckschalter Typ 521
Der Druckschalter wird zur Drucküberwachung von Relativdruck von Flüs-
sigkeiten, Gasen und Kältemitteln inkl. Ammoniak eingesetzt.
Geräteaufbau
Der Druckschalter besteht aus einer piezoresistiven Messzelle mit Membra-
ne, eingebaut in ein Edelstahlgehäuse. Die Druckmesszelle ist dichtungsfrei
mit dem Prozessanschluss verschweisst. Der Druckschalter ist in der Aus-
führung PNP erhältlich.
Montage
Die Lage des Gerätes hat keinen Einfluss auf die Messgenauigkeit.
Vergleichen Sie vor der Montage die Prozessdaten mit den Daten des
Leistungsschildes.
Das Einsatzmedium muss für die Materialien mit Medienkontakt des
Druckschalters geeignet sein.
Schliessen Sie die Geräte mit fester Kabelverlegung an.
Geräte dieser Druckschalterserie dürfen nur von qualifiziertem Personal und
ausschliesslich entsprechend den technischen Daten verwendet werden.
Durch Einwirken von UV-Strahlung können Werkstoffe spröde werden.
Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
Sicherheitshinweise
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand
verlassen. Um diesen Zustand zu erhalten und um einen gefahrlosen Betrieb
des Gerätes sicherzustellen, beachten Sie folgende Hinweise:
Das Gerät darf nur zu den in dieser Anleitung vorgegebenen
Zwecken eingesetzt werden.
Bei Anschluss, Montage und Betrieb sind die für Ihr Land gültigen
Bestimmungen und Gesetze zu beachten.
Bei unsachgemässem Umgang mit diesem Gerät sind schwere Körper-
verletzungen und/ oder erheblicher Sachschaden nicht auszuschliessen.
Dies ist vor allem zu beachten, wenn das Gerät im Einsatz war und aus-
getauscht wird.
Huba Control AG
Industriestrasse 17, 5436 Würenlos
Telefon +41 (0) 56 436 82 00
Telefax +41 (0) 56 436 82 82
info.ch@hubacontrol.com
Huba Control AG
Schlattgrabenstrasse 24, 72141 Walddorfhäslach
Telefon +49 (0) 7127 23 93 00
Telefax +49 (0) 7127 23 93 20
info.de@hubacontrol.com
Huba Control SA
Rue Lavoisier, Technopôle Forbach-Sud
57602 Forbach Cedex
Téléphone +33 (0) 387 847 300
Télécopieur +33 (0) 387 847 301
info.fr@hubacontrol.com
Huba Control AG
Hamseweg 20A, 3828 AD Hoogland
Telefoon +31 (0) 33 433 03 66
Telefax +31 (0) 33 433 03 77
info.nl@hubacontrol.com
Huba Control AG
Unit 13 Berkshire House
County Park Business Centre
Shrivenham Road
Swindon - Wiltshire SN1 2NR
Phone +44 (0) 1993 776667
Fax +44 (0) 1993 776671
info.uk@hubacontrol.com
Der Druckschalter ist auf die jeweiligen Schaltpunkte im Herstellerwerk
eingestellt. Eine nachträgliche Einstellung ist nicht möglich.
Die zulässige Überlast ist stets zu beachten und einzuhalten.
Der Druckschalter ist wartungsfrei.
Schliessen Sie das Gerät an eine Kleinspannungsversorgung mit sicherer
Trennung (SELV) an.
Das Gerät soll nur mit begrenzter Energie, gemäss UL 61010-1 Second
Edition, Kapitel 9.3 oder LPS in Übereinstimmung mit UL 60950-1 oder
Klasse 2 in Abstimmung mit UL 1310 oder UL 1585, versorgt werden.
Prüfungen / Zulassungen
Elektromagnetische Verträglichkeit: CE-Konform gemäss EN 61326-2-3
UL
Schock nach IEC 68-2-27:
Dauerschock nach IEC 68-2-29:
Vibration nach IEC 68-2-6:

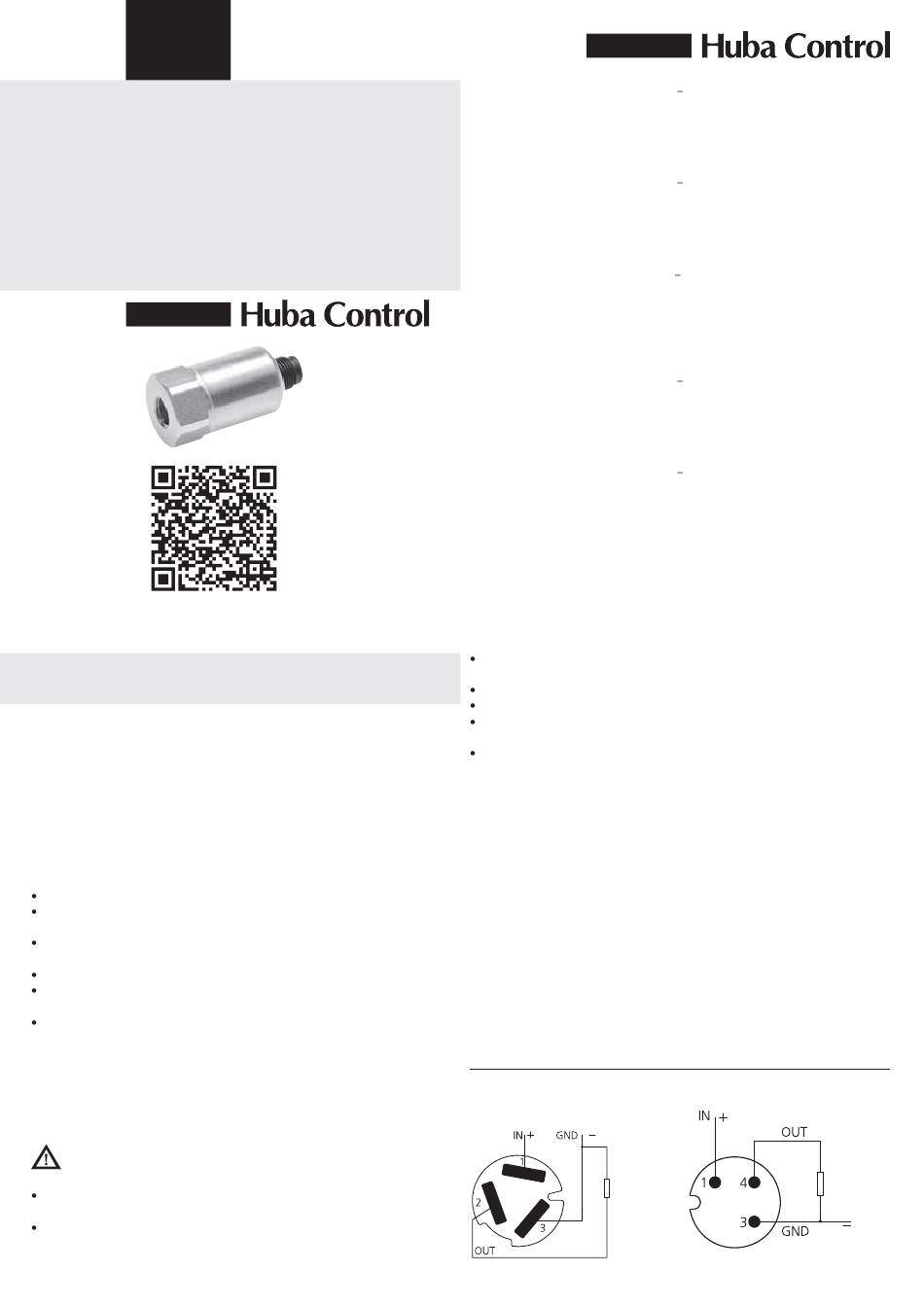

Elektrische Anschlüsse
Kabel-Schnellverschraubung
1 = braun, 2 = grün, 3 = weiss
Headquarters Schweiz
Niederlassung Deutschland
Succursale France
Vestiging Nederland
Branch Office United Kingdom
und EN 50121-3-2
ANSI / UL 61010-1 gemäss E325110
100 g, 11 ms, Halbsinuskurve, alle 6 Rich-
tungen, freier Fall aus 1 m auf Beton (6x)
40 g über 6 ms, 1000x alle 3 Richtungen.
20 g, 15 ... 2000 Hz, 15 ... 25 Hz mit
Amplitude μ 15 mm, 1 Oktave / Minute
alle 3 Richtungen, 50 Dauerbelastungen
Stecker M12x1
1 (IN) 4 (OUT) 3 (GND)
