4.4 Réseaux de communication
4.4.1 Informations générales
L'appareil utilise le protocole de communication HART®. Ce protocole est conforme au standard
de communication de la fondation HART®. L'appareil peut être connecté en mode point-à-point.
Pour un réseau multidrop, les adresses de 1 à 63 sont disponibles.
La sortie de l'appareil est réglée en usine pour communiquer en mode point-à-point. Pour
changer le mode de communication de point-à-point
réseau » dans le manuel de référence.
4.4.2 Connexion point-à-point

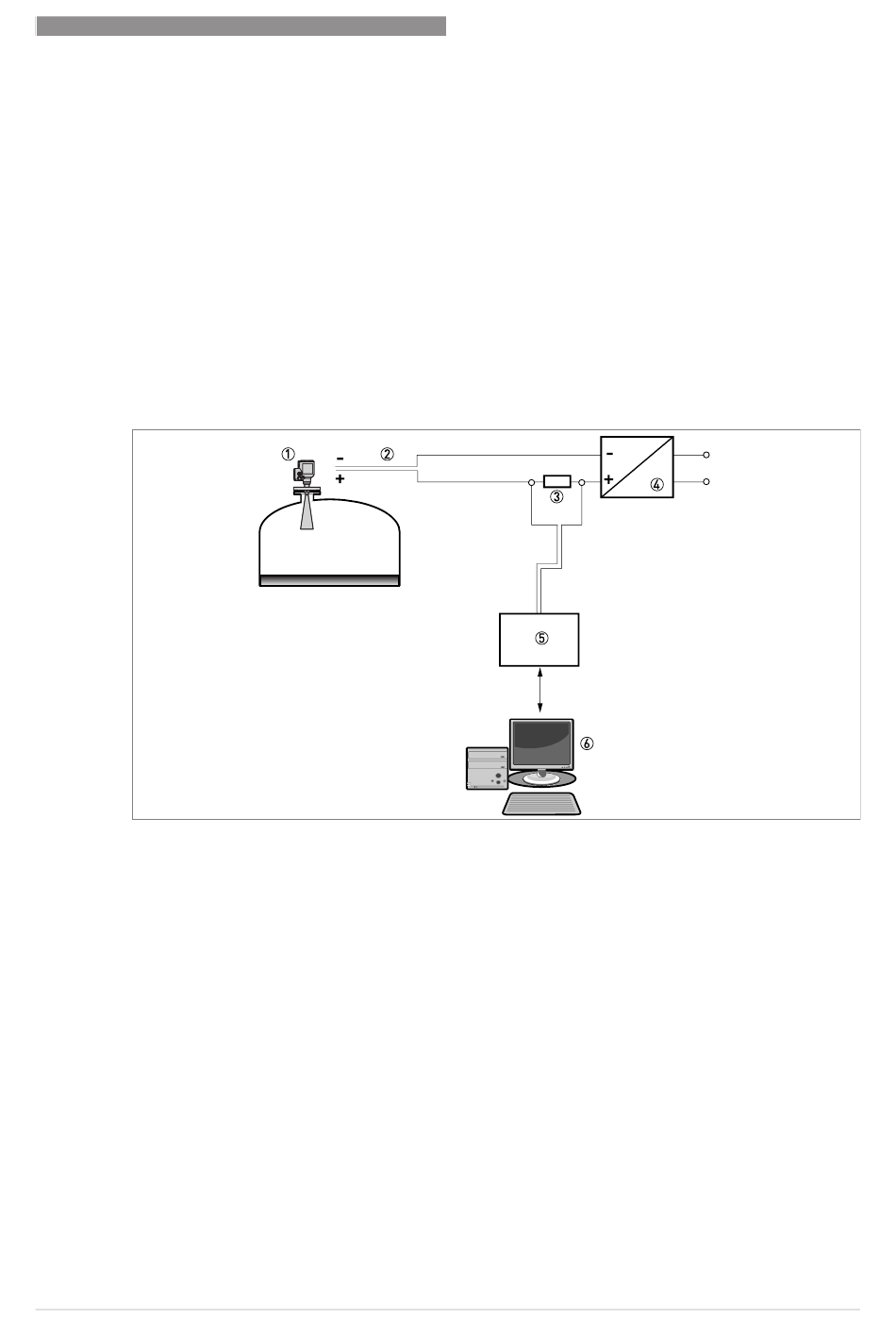

Figure 4-3: Connexion point-à-point (non Ex)
1 Adresse de l'appareil (0 pour connexion point-à-point)
2 4...20 mA + HART®
3 Résistance pour communication HART® (généralement 250 ohms)
4 Alimentation
5 Convertisseur HART®
6 Logiciel de communication HART®
06/2017 - 4006085401 - TD OPTIWAVE 5400 R01 fr
RACCORDEMENT ÉLECTRIQUE
point-à-point à multidrop multidrop, voir « Configuration du
point-à-point point-à-point multidrop multidrop
