Installation de l'alimentation – Gateway
Winegard
Gateway
®
Le Winegard Gateway a été conçu pour être
utilisé uniquement avec le système Winegard
Air 360 + et ne fonctionnera pas en tant
qu'accessoire autonome.
Pour obtenir des informations rendez-vous à
www.winegard.com.

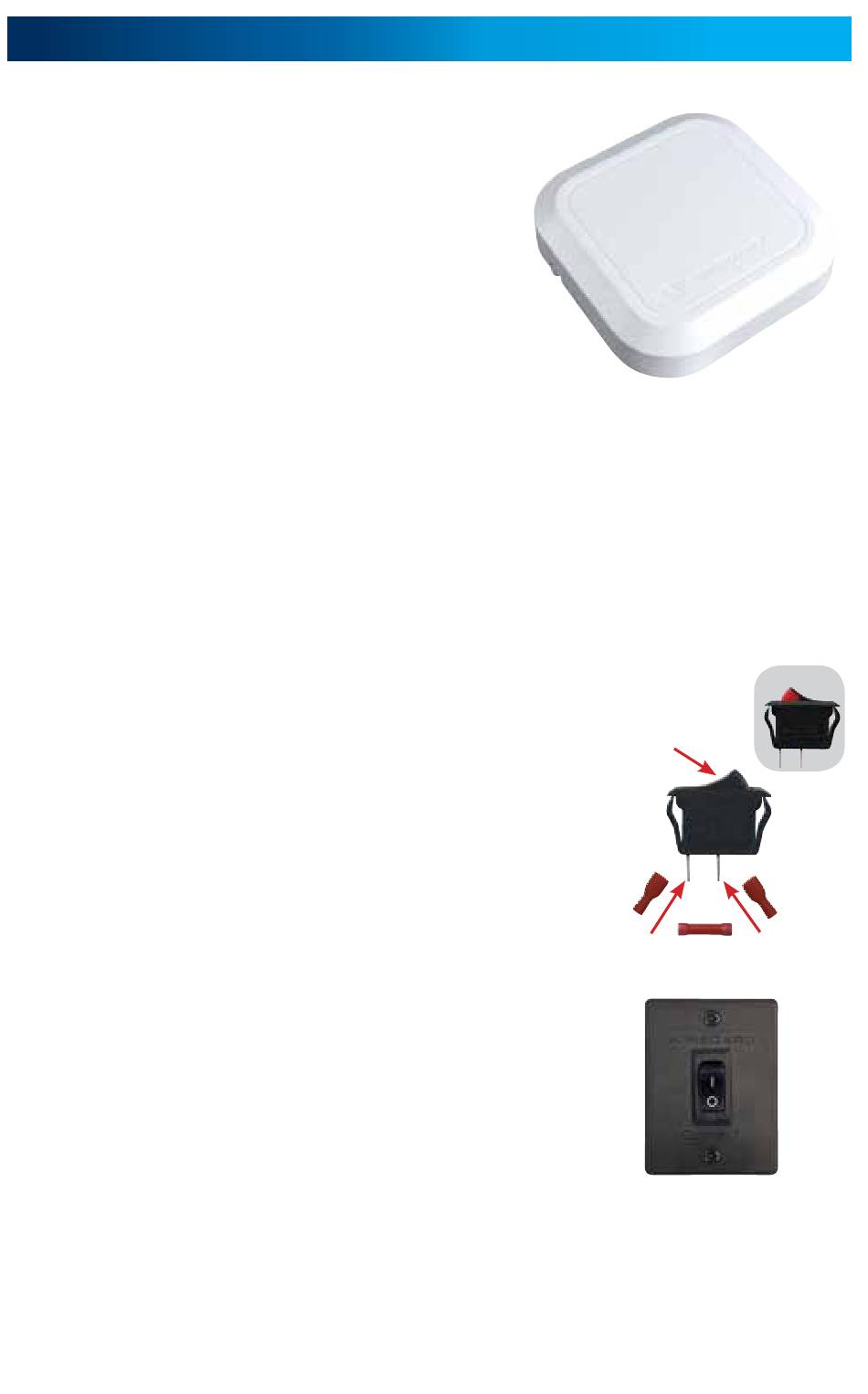

Étape 1 – Choisissez un emplacement pour
installer la plaque murale fournie avec
l'interrupteur Marche/Arrêt. Lors de la sélection d'un emplacement, rappelez-
vous qu'un câble d'alimentation de +12 VCC devra être branché du Gateway à
l'interrupteur.
Étape 2 – Pour un montage mural ou sur panneau, percez ou utilisez une scie
emporte-pièce pour créer un trou de 1¼ po. Tirez le câble d'alimentation du
Gateway et les câbles d'alimentation du véhicule de plaisance à travers le mur
ou le panneau.
Étape 3 – Assurez-vous que l'interrupteur est en
position ARRÊT avant de continuer. Faites glisser
l'interrupteur dans la plaque murale.
Étape 4 – Connectez le câble d'alimentation +12V
du véhicule à une petite borne d'isolation rouge.
Sertissez le connecteur.
Étape 5 – Connectez cette petite borne d'isolation
rouge à la broche isolée de l'interrupteur
d'alimentation.
Étape 6 – Connectez le fil rouge du Gateway à
l'autre petite borne d'isolation rouge. Sertissez le
connecteur.
Étape 7 – Connectez cette petite borne d'isolation
rouge à la broche du milieu sur l'interrupteur.
Étape 8 – Faites glisser le fil de terre du véhicule
dans une extrémité du fût à sertir, puis faites
glisser le fil de terre noir du Gateway dans
l'extrémité opposée de la jonction de fils. Sertir
la jonction de fils.
Étape 9 – Montez la plaque murale sur le mur ou
le panneau avec les deux vis de plaque murale fournies.
™
–10–
Interrupteur à
bascule Marche/
Arrêt (indiqué en
position d'arrêt)
+12 V du
véhicule
Fût à sertir
Interrupteur d'alimentation
dans la plaque murale
GW-1000
ON
+12 V
de l'Air
360 +
