Nota 2 :
Le dimensionnement des câbles d'alimentation est à faire par l'installateur, selon les conditions d'installation et en fonction
des normes en vigueur.
Les sections, indiquées ci-après, sont données à titre indicatif.
Elles ont été calculées selon la NFC 15-100 ( ≈ CEI 364) avec les hypothèses suivantes :
- Intensité maximale selon tableau ci-après.
- Câble cuivre multipolaire avec isolant PR.
- Pose en conduits (modes de pose n° 3 A / 4 A / 5 A). Pas d'autre câble de puissance.
- Température ambiante 35°C.
Nota 3 : Compatibilité électromagnétique - Courants harmoniques :
• Ces modèles sont conformes aux exigences de la norme EN61000-3-12 définissant les limites pour les courants
harmoniques.
Dans ce cas, pour ces modèles, la valeur minimale de rapport de court-circuit "R sce " à respecter est de :
- 350 pour les modèles monophasés,
- 120 pour les modèles triphasés,
Cette valeur est à vérifier selon les caractéristiques du réseau sur lequel est raccordée l'installation.
• En monophasé R sce =
• En triphasé
R sce =
- Avec :
Sc = Puissance de court circuit triphasée du réseau.
U
2
nominale
Sc =
Z
où :
U nominale = tension nominale entre phases,
Z
= impédance du réseau à la fréquence du secteur.
- Avec :
Seq = Puissance apparente assignée de l'appareil,
en monophasé
Seq = U p x I abs
en triphasé
Seq =

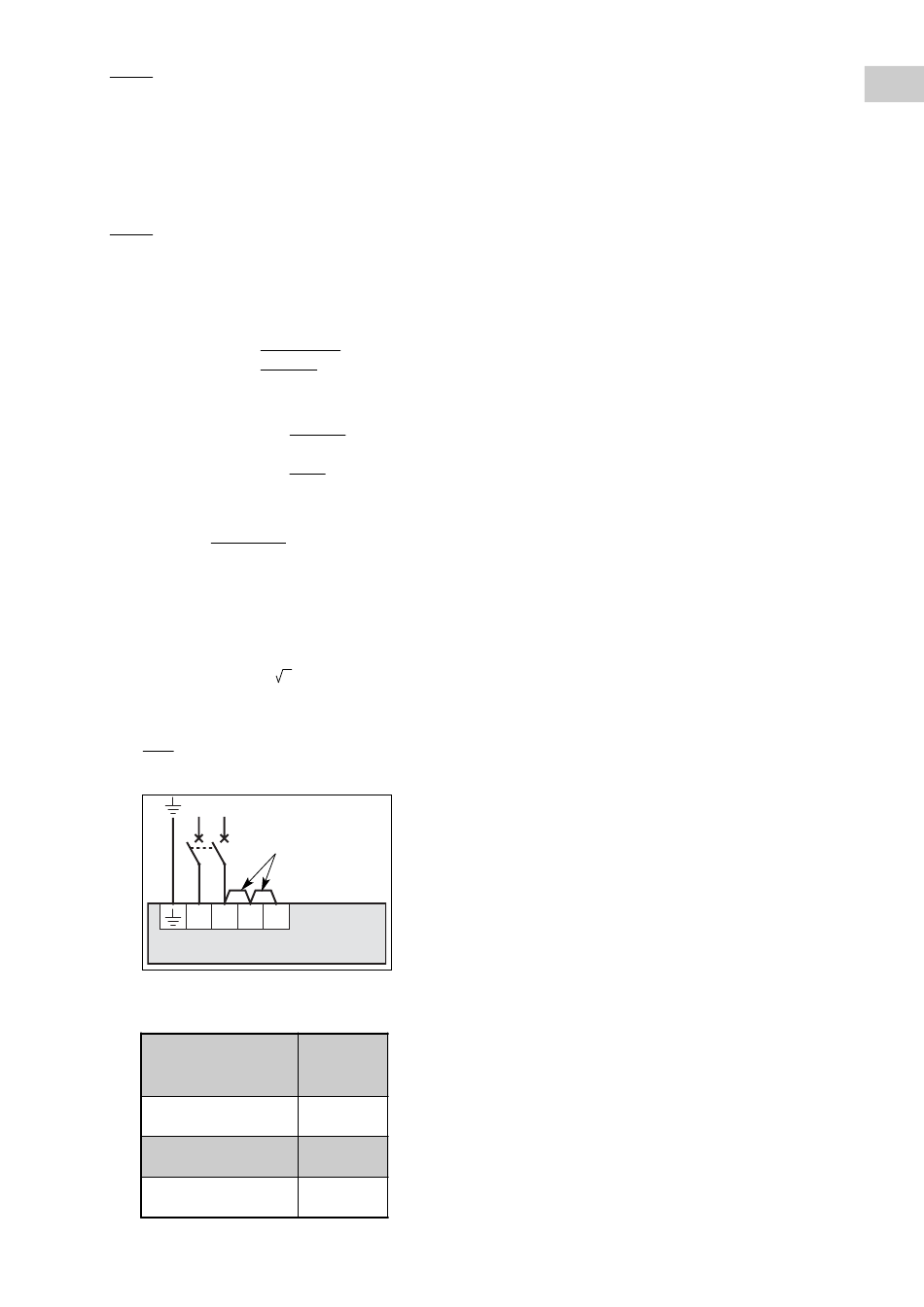

4.3.2.1 - Alimentation monophasée 230 V
• L'alimentation de l'unité intérieure se fait de manière séparée sur son bornier de puissance. Voir schéma ci-après.
Nota : consulter la notice d'installation de l'unité extérieure pour son alimentation propre.
Alimentation monophasée
230 V / 1 + T / 50 Hz
N Ph
N
L1
L2
L3
HKE
Intensités et sections câble alimentation
- Les sections données sont indicatives. Celles-ci doivent être vérifiées et adaptées si besoin est, selon les
conditions d'installation et en fonction des normes en vigueur.
Modèle
Intensité absorbée
nominale
(A)
Calibre de
protection
(A)
Section câble
alimentation
Sc
3 x Seq
Sc
Seq
(U p = tension monophasé),
3
x U i x I abs (U i = tension entre phases).
Pont
Bornier XP
HKBE
HKCE
HKDE
27
32
3 G 6 mm
2
11
F
