• Pour les informations suivantes :
F
- Hauteur maximum entre les unités.
- Outils à utiliser.
- Conseil concernant la réalisation de la tuyauterie.
- Raccordement sur l'unité extérieure.
- Essai de fuite.
- Tirage au vide.
- Charge de réfrigérant supplémentaire.
Se reporter à la notice d'installation livrée avec l'unité extérieure.

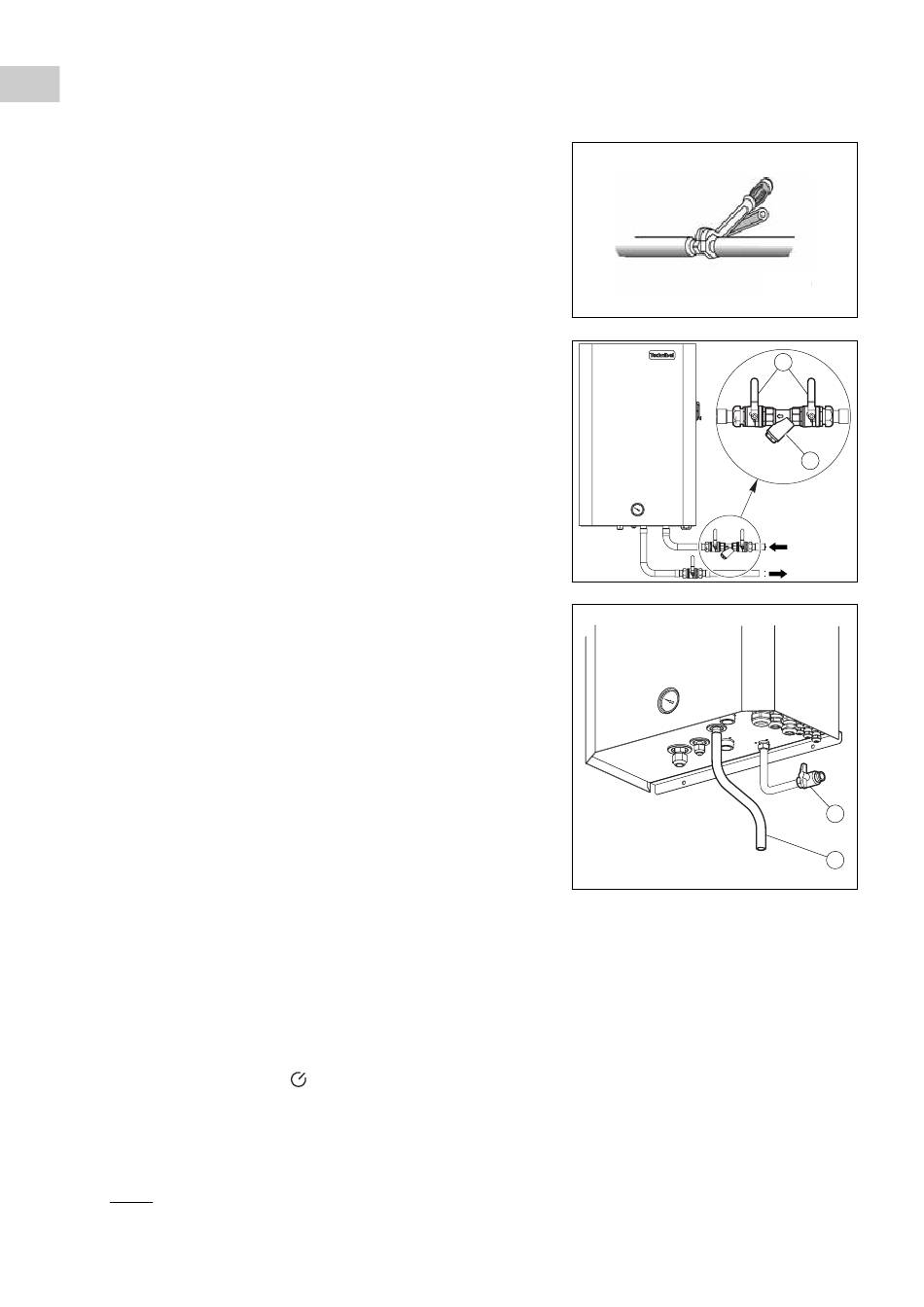

• Pour le raccordement sur les raccords flare de l'unité intérieure, utiliser 2
clés pour bien maintenir le raccord.
Serrer en respectant les couples de serrage :
- ø 1/4" : 14 - 18 N.m.
- ø 3/8" : 34 - 42 N.m.
- ø 1/2" : 49 - 61 N.m.
- ø 5/8" : 68 - 82 N.m.
- ø 3/4" : 100 - 120 N.m.
4.2 - RACCORDEMENTS HYDRAULIQUES
4.2.1 - RACCORDEMENT ENTRÉE ET SORTIE D'EAU
• Raccorder les tuyauteries entrée et sortie d'eau sur les raccords
correspondants.
• Monter les filtre hydraulique (1) (fourni) sur l'entrée d'eau. Le
raccorder avec 2 vannes d'isolement (2) (non fournies) pour permettre
sont nettoyage.
• Des accessoires "Flexibles de raccordement d'eau" peuvent être
utilisés (voir chapitre accessoires).
4.2.2 - RACCORDEMENT REMPLISSAGE / VIDANGE
• Un raccord est disponible pour remplir ou vider l'eau de l'appareil.
• Installer une vanne d'isolement avec robinet de vidange (3) (non
fournie) pour l'utiliser.
4.2.3 - RACCORDEMENT SOUPAPE DE SÉCURITÉ
• L'appareil est équipé d'une soupape de sécurité qui s'ouvre si la
pression du circuit hydraulique dépasse 3 bar.
On peut raccorder un tuyau souple (4) (non fourni) sur le raccord
cannelé (ø extérieur du raccord : 18 mm).
• Nota : utiliser le robinet de la soupape pour compléter la vidange de
l'appareil.
4.3 - RACCORDEMENTS ÉLECTRIQUES
4.3.1 - GÉNÉRALITÉS
• La tolérance de variation de tension acceptable est de : ± 10% pendant le fonctionnement.
• Les canalisations de raccordement électriques doivent être fixes.
• Utiliser les serre-câbles placés sous l'appareil et amener les fils dans le coffret électrique, au niveau des borniers de
raccordement.
• Appareil de classe 1.
L'installation électrique doit être réalisée en conformité avec les normes et réglementations en vigueur (notamment NF
C 15-100 ≈ CEI 364).
• Si vous voulez débrancher l'hydrokit, ne coupez pas l'alimentation de l'unité, mais mettez le bouton du boîtier de
commande sur le symbole
4.3.2 - ALIMENTATION GÉNÉRALE
• L'alimentation électrique doit provenir d'un dispositif de protection électrique et de sectionnement (non fourni) en
conformité avec les normes et réglementations en vigueur.
• La protection doit être assurée par un disjoncteur bipolaire (non fourni) pour les appareils monophasés ou par un
disjoncteur tétrapolaire (non fourni) pour les appareils triphasés. Voir les calibres dans le tableau des intensités.
Nota 1 :
L'appareil est prévu pour un raccordement sur une alimentation générale avec régime de neutre TT (neutre à la terre), ou
TN.S (mise au neutre) selon NF C 15-100.
(arrêt), ou coupez aussi l'alimentation de l'unité extérieure.
10
2
1
3
4
