32 SYSAQUA

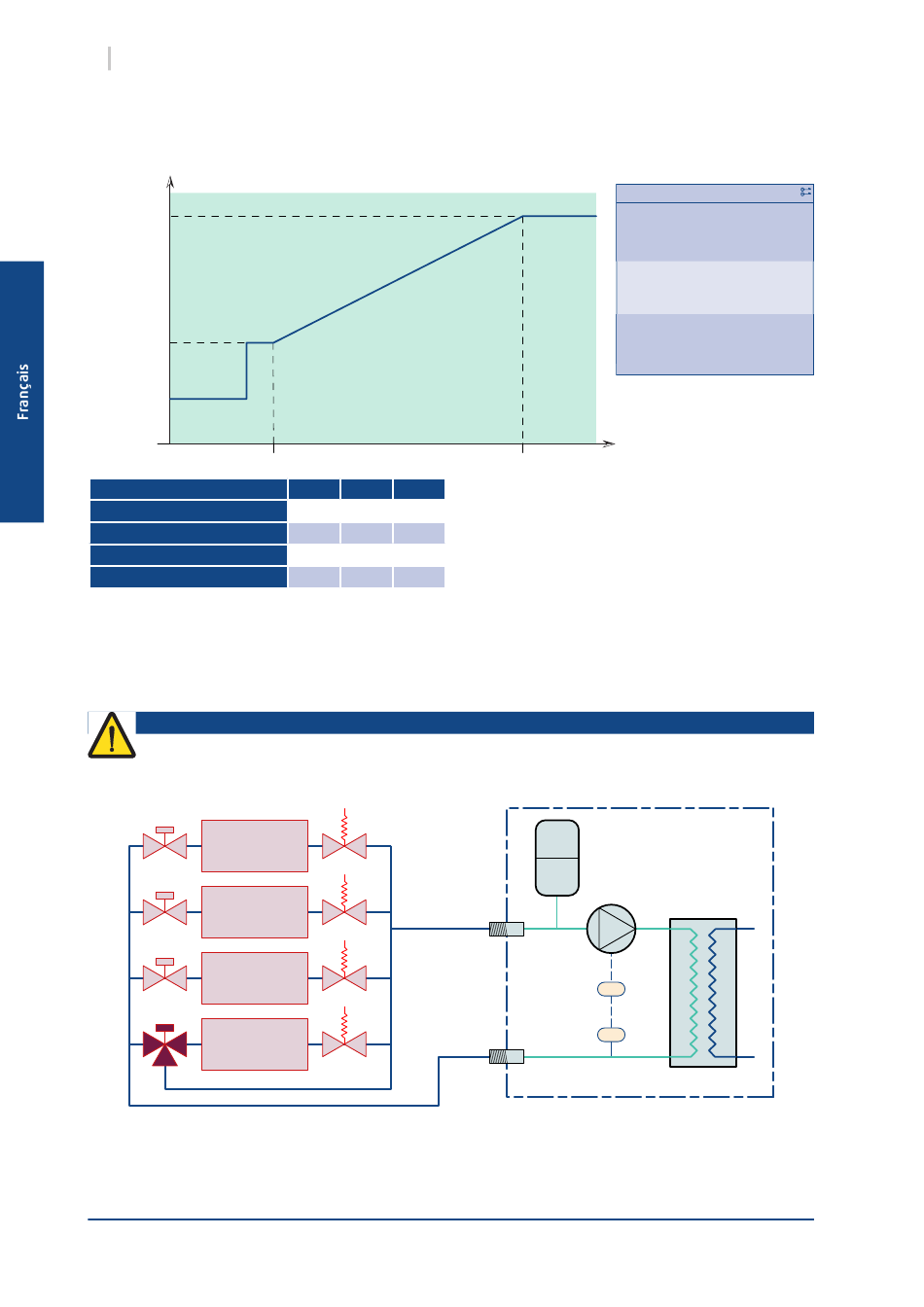

13.4.7.2. MODE VITESSE CONSTANTE VS CAPACITE
La vitesse de la pompe est fonction de la capacité de l'unité. La plage de vitesse est déterminée lors de la
mise en service pour ajuster la puissance de la pompe aux pertes de charge de l'installation.
Consigne de vitesse
100%
Pompe var.
vit. max
Pompe var.
vit. min
Pompe var.
vit. veille
0%
Etage 1
Paramètre
Pompe var. vit. max
Pompe var. vit. min
Pompe var. vit. veille
Capacité pour Pompe max

13.4.7.3. MODE PRESSION DE SORTIE CONSTANTE

Le variateur de fréquence module la vitesse de la pompe pour maintenir constante la pression d'eau à la
sortie de l'unité quel que soit le nombre de terminaux en fonctionnement.
Attention
L'installation hydraulique doit être équipée d'un système permettant de maintenir le débit d'eau
minimum requis lorsque les vannes 2 voies des terminaux sont fermées
FCU 1
FCU 2
FCU 3
FCU n
Mise en place d'une ou de plusieurs vannes 3 voies sur l'installation pour maintenir le
débit minimum requis.
Capacité pour Pompe max
défaut min max
100% 0% 100%
70% 0% 100%
60% 0% 100%
100% 0% 100%
Configuration pompe Configuration pompe
Pompe Pompe
Pompe continue Pompe continue
Modulation Modulation
Délais accélération Délais accélération
-------------------------- --------------------------
Act. anti grippage Act. anti grippage
Fréq. d'activation Fréq. d'activation
Durée anti-grippage Durée anti-grippage
-------------------------- --------------------------
Pompe var. vit. max Pompe var. vit. max
Pompe var. vit. min Pompe var. vit. min
Pompe var. vit. veille Pompe var. vit. veille
Capacité pour Pompe max Capacité pour Pompe max
Capacité
100%
SysAqua
VE
WP
EWC
ACS3 Hz
WPT
LWC
1/13 1/13
Simple Simple
Non Non
2 étages 2 étages
10 s 10 s
--------------- ---------------
Active Active
72h 72h
120s 120s
--------------- ---------------
80.0% 80.0%
40.0% 40.0%
20.0% 20.0%
100.0% 100.0%
PHE
