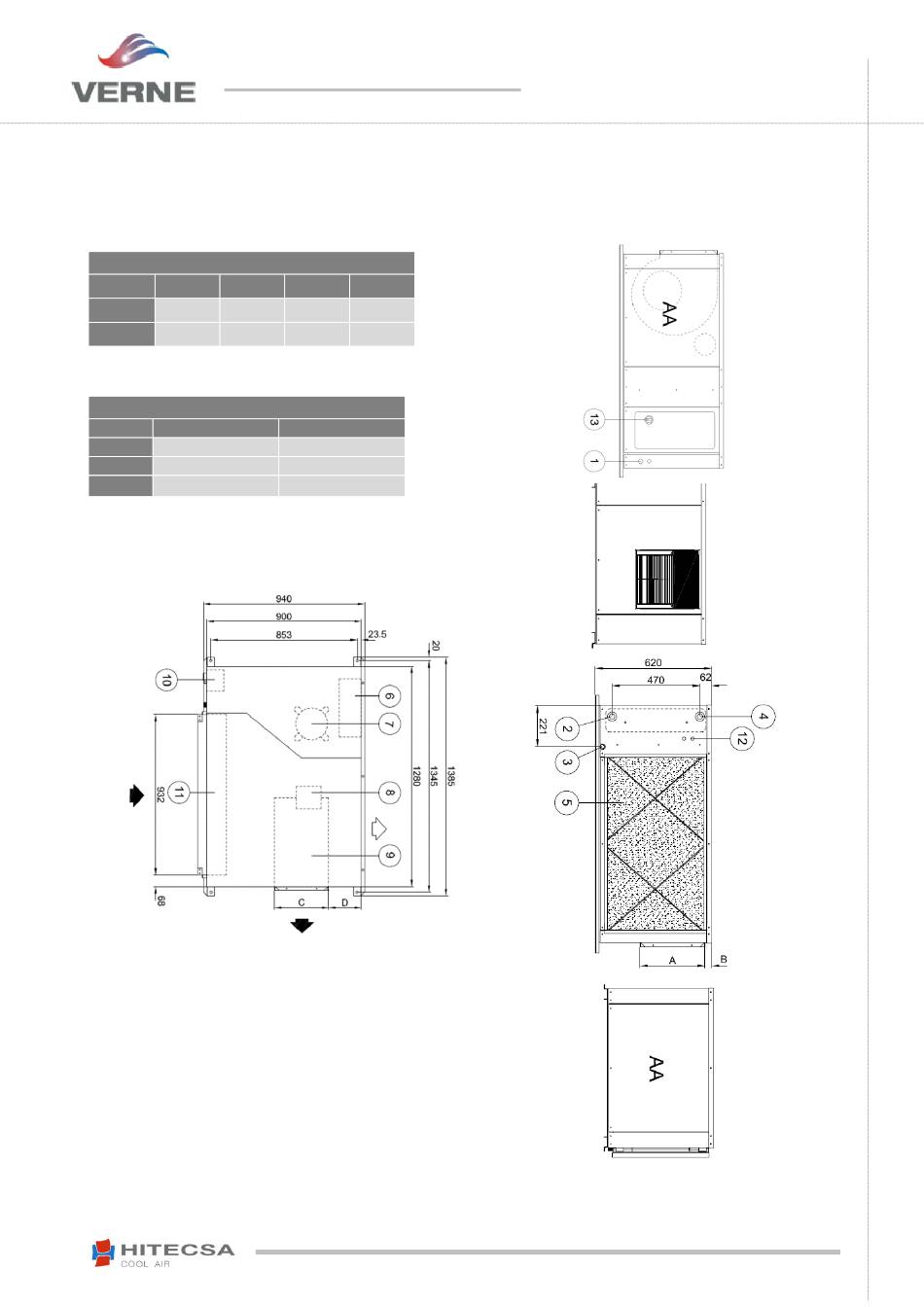

DIMENSIONS ET POIDS
AVEC VENTILATEUR CENTRIFUGE
Modèles 501 – 751
DIMENSIONS (mm)
MODELE
A
B
501-701
293
128
751
345
65
POIDS (kg)
MODELE
POIDS NET
501
160
701
160
751
180
Détails de construction
1.
Entrée connexions électriques
Entrée d'eau
2.
Drainage extérieur 3/4'' mâle
3.
Sortie d'eau
4.
5.
Filtre à air
6.
Armoire électrique
7.
Compresseur
C
D
338
190
315
190
POIDS+EMBALLAGE
175
175
195
8. Turbine évaporateur
9.
Moteur turbine
10. Echangeur condenseur
11. Evaporateur
12. Connexion vanne pressostatique
(opt.)
13. Interrupteur général
AA Panneau d'accès
UNITES AUTONOMES HORIZONTALES CONDENSEUR À
EDM_WPHBA-WPHA_091a1201_207952_180817_FR
WPHBA/WPHA
PLAQUES EAU-AIR
