WPHBA/WPHA
UNITES AUTONOMES HORIZONTALES CONDENSEUR À
PLAQUES EAU-AIR

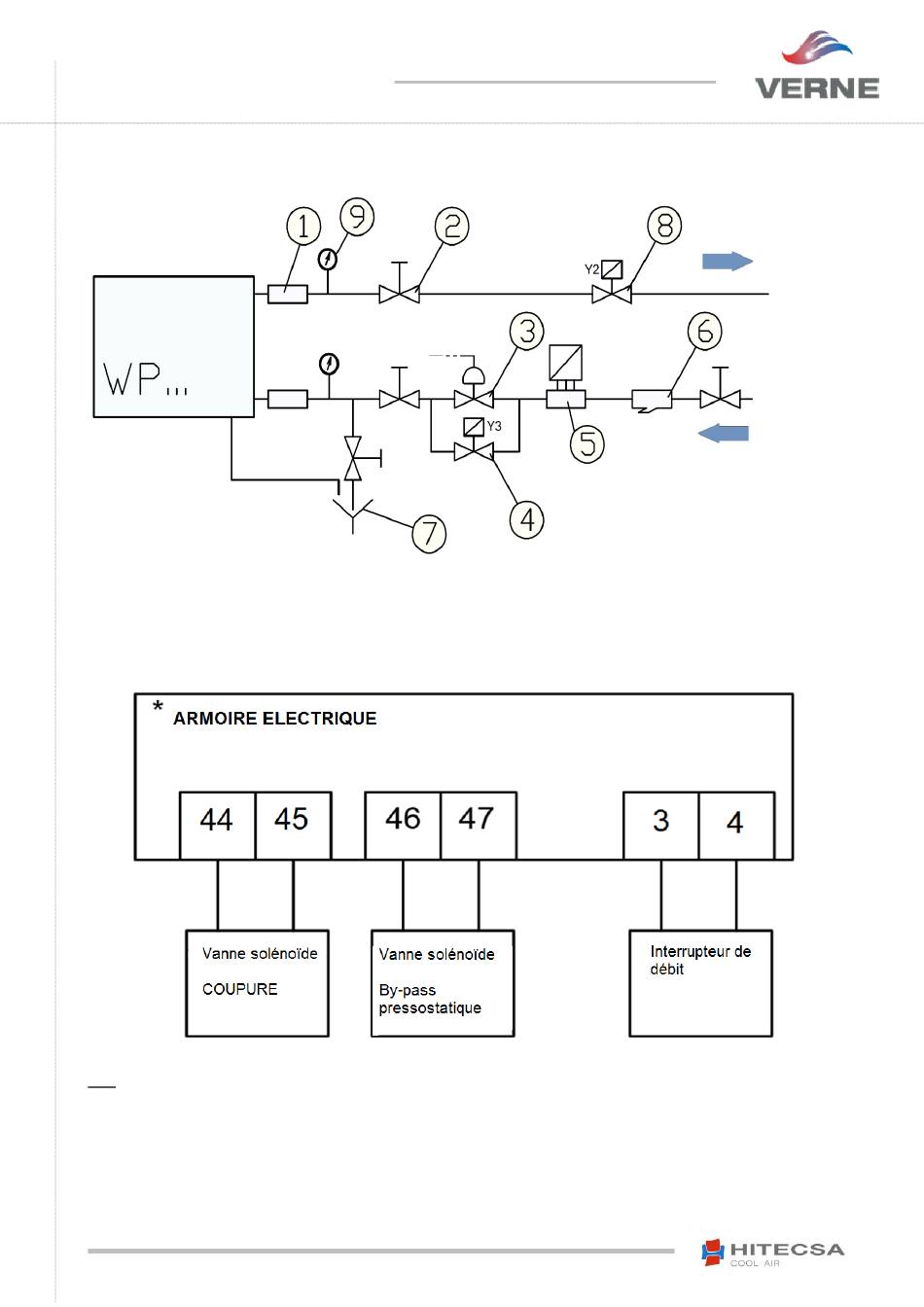

SCHEMAS HYDRAULIQUES
CONNEXIONS HYDRAULIQUES AVEC VANNE PRESSOSTATIQUE EN OPTION
LEGENDE
1.
Manchon anti-vibration
Vanne d'arrêt
2.
3.
Vanne pressostatique
4.
Vanne solénoïde tout ou rien
5.
Interrupteur de débit
Note:
La prise de pression de la vanne pressostatique doit être connectée à la prise de haute pression de l'appareil.
Les schémas montrent les connexions pour les unités de pompe à chaleur. Pour les unités de froid seul, ne pas installer la vanne
solénoïde. Lors de l'installation de la vanne pressostatique, temporiser le fonctionnement de l'interrupteur de débit au démarrage du
compresseur pendant une minute, pour que cette vanne entre en action.
10
EDM_WPHBA-WPHA_091a1201_207952_180817_FR
6.
Filtre à tamis
7.
Réseau drainage des condensats/vidange
8.
Accessoire vanne solénoïde de coupure ON/OFF avec le compresseur
9.
Manomètre
