SEFRAM BK1856D Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

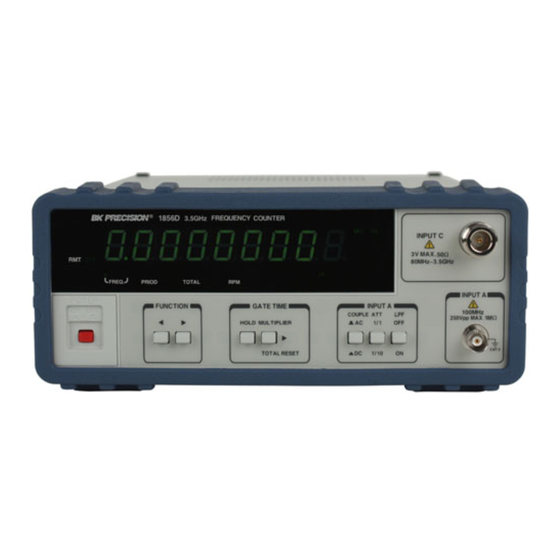

FREQUENCEMETRE 3,5GHz
BK1856D
Manuel d'utilisation
MBK1856D F 00

Publicité

Table des Matières
loading

Manuels Connexes pour SEFRAM BK1856D

Sommaire des Matières pour SEFRAM BK1856D

  • Page 1 FREQUENCEMETRE 3,5GHz BK1856D Manuel d’utilisation MBK1856D F 00...
  • Page 2 MBK1856D F 00...

  • Page 3: Table Des Matières

    INTRODUCTION ................................4 SPECIFICATIONS ................................4 ............................4 PECIFICATIONS GENERALES ............................4 PECIFICATIONS ELECTRIQUES ’ ..........................6 PECIFICATIONS D ENVIRONNEMENT ..................................6 FFICHAGE .............................6 CCESSOIRES LIVRES AVEC COMMANDES ET INDICATIONS...........................7 MISE EN OEUVRE ................................8 ..............................8 ESURES DE FREQUENCES ...............................8 ESURE DE PERIODE RPM ................................8 ESURE DE ...............................9 ONCTION TOTALISATEUR RS-232 .................................9...

  • Page 4: Termes Et Symboles De Sécurité

    Termes et symboles de sécurité Les termes suivants sont présents dans ce manuel ou sur l’instrument : DANGER : Cette indication note les conditions ou pratiques qui pourraient causer des blessures ou mettre en danger la vie de l’opérateur ATTENTION : Cette identification note les conditions ou pratiques qui pourraient occasionner des dommages à cet instrument ou à...

  • Page 5: Introduction

    1 INTRODUCTION Le BK1856D est un fréquencemètre réciproque piloté par microprocesseur, permettant les mesures de 0,1Hz à 3,5GHz et offrant une résolution pouvant aller jusqu’à 9 digits. L’oscillateur de référence est du type TCO (oscillateur compensé en température) ce qui lui confère une excellente stabilité.
  • Page 6 Tensions limites applicables sur l’entrée A Table 1 - Résolution en fonction du temps de mesure : MBK1856D F 00...

  • Page 7: Specifications D ' Environnement

    ENTREE C Gamme de fréquence : 80MHZ à 3,5GHz Sensibilité : 15mV eff. De 80MHz à 2GHz 20mV eff. De 2GHz à 3GHz 30mV eff. De 3GHz à 3,3GHz 50mV eff. De 3,3GHz à 3,5GHz Couplage : AC Impédance d’entrée : 50Ω±5% Précision : ±précision de base de temps ±1digit Résolution : se référer à...

  • Page 8: Commandes Et Indications

    3 COMMANDES ET INDICATIONS • En face avant Indicateur de porte – pendant la mesure, la diode reste allumée Indicateur RS-232 Indicateur de dépassement (OF) Affichage principal – 9 digits Unités MHz, KHz, Hz, n, m, µ Indicateur de fonction HOLD Entrée C pour les fréquences >...

  • Page 9: Mise En Oeuvre

    4 Mise en oeuvre 4.1 Mesures de fréquences Entrée A (0,1Hz à 100MHz) appliquer le signal sur l’entrée A positionner l’appareil sur mesure de fréquence Entrée A choisir la résolution désirée en fixant le temps de porte (l’affichage sera rafraichi après chaque nouvelle mesure) un appui sur HOLD figera l’affichage sur la mesure en cours mettre en fonction l’atténuateur si nécessaire mettre en fonction le filtre basse fréquence si nécessaire (signal bruité)

  • Page 10: Fonction Totalisateur

    Ne pas utiliser de solvants à base d’essence, benzène, toluène, xylène, acétone ou produits similaires. • Ne pas utiliser de matériaux abrasifs, quelle que soit la partie de l’instrument à nettoyer. SEFRAM Instruments et Systèmes 32, rue E. MARTEL F-42100 SAINT ETIENNE FRANCE Tel : 0825 56 50 50 (0,15euros TTC/mn) Fax : 04.77.57.23.23...
