MRF 3
11.

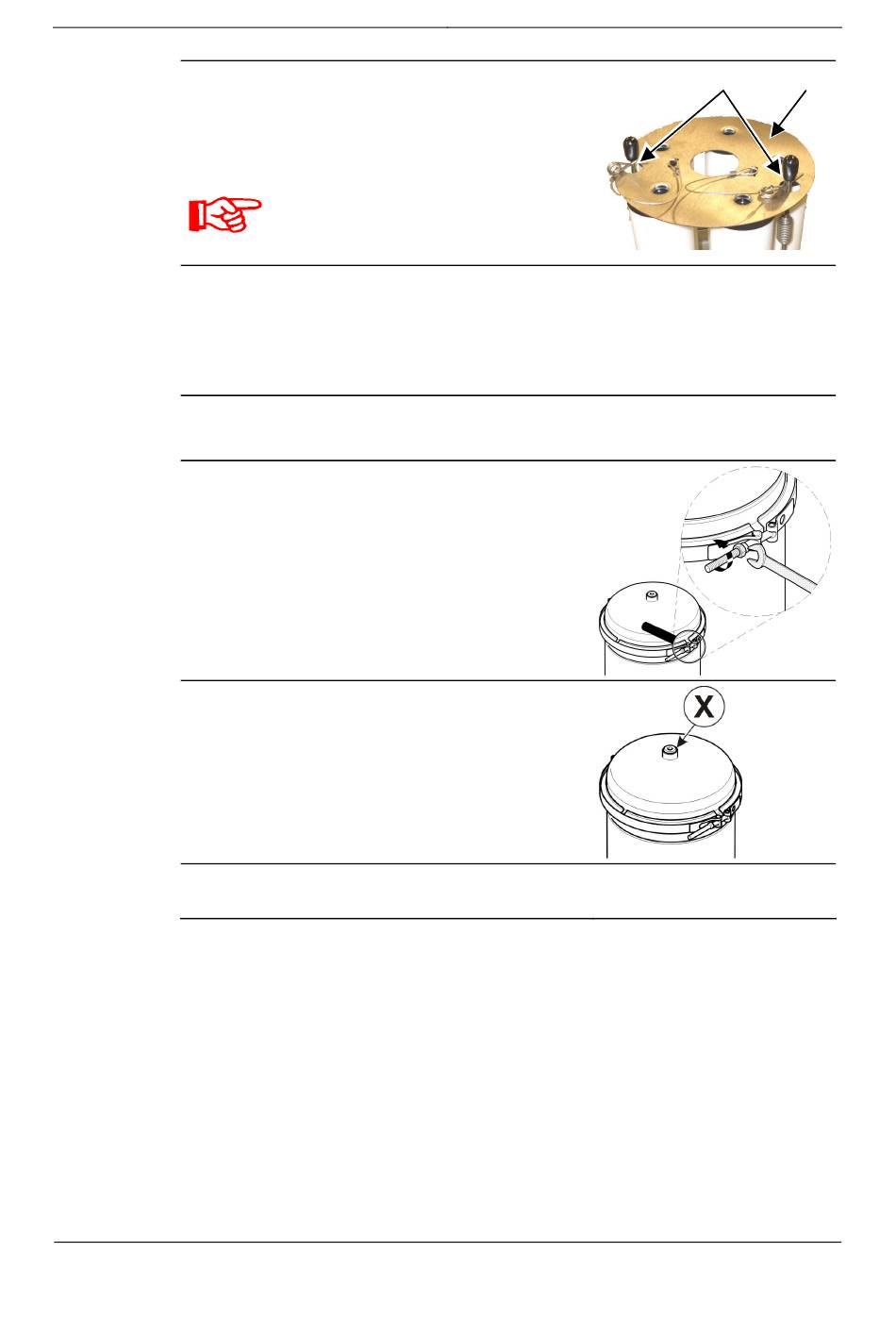

Posez la plaque porte-éléments [B] dans le bon
sens de manière à ce que tous les éléments
filtrants soient fixés.
Enfichez les deux goupilles à ressort [A] dans
l'alésage prévu à cet effet.
facile d'enficher la goupille.
12.
Nettoyez la surface d'étanchéité du corps.
Vérifiez l'absence de tout dommage sur le joint
torique. Le remplacer si nécessaire.
Humidifiez le joint torique avec du fluide et
remontez-le.
13.
Nettoyez la surface d'étanchéité du couvercle.
Remettez le couvercle en place.
14.
Serrez les brides de serrage uniformément à
l'aide d'une clé plate de 13 mm, à un couple de
20 Nm.
Vissez le contre-écrou et serrez-le.
Dévissez la vis de purge (X).
15.
Remplissez le corps du filtre.
Si du fluide s'écoule, insérez la vis de purge en
la tournant et serrez-la.
16. Le MRF est maintenant prêt à être mis en
service.
HYDAC FILTER SYSTEMS GMBH
BeWa MRF3 3218003c fr 2012-02-22.doc
En soulevant la tête [C], il est plus
fr
Effectuer la maintenance
[A]
[B]
Page 25 / 32
2012-02-22
