Installation du cadre central

REMARQUE : La procédure suivante s'applique uniquement aux systèmes non tactiles. Pour les systèmes tactiles, l'assemblage
complet du panneau LCD doit être remplacé.

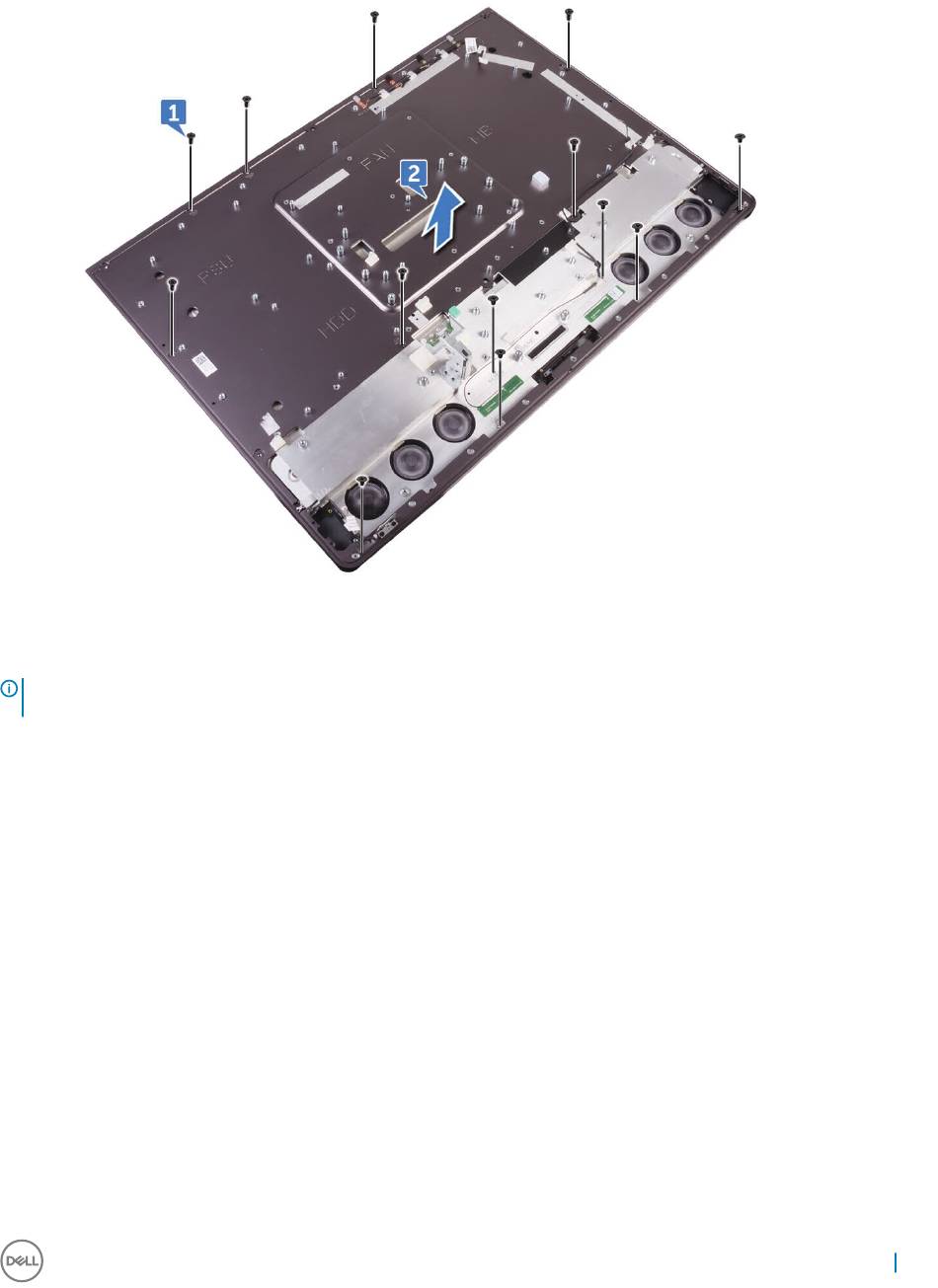

1 Alignez les trous de vis du cadre central sur ceux du panneau d'écran.
2 Remettez en place les 7 vis (M3x4) qui fixent le cadre central au panneau d'écran.
3 Alignez les trous de vis du cadre central sur ceux du cadre des haut-parleurs.
4 Retirez les 6 vis (M2x3) qui fixent le cadre central au cadre des haut-parleurs.
5 Ouvrez le loquet et connectez le câble de l'écran à son logement situé sur le cadre central.
6 Branchez le câble de rétro-éclairage sur son logement situé sur le cadre central.
7 Branchez le câble de la carte convertisseur sur son logement situé sur le panneau de l'écran.
8 Installez les éléments suivants :
a carte du bouton de l'auto-test intégré.
b carte système.
c caméra
d lecteur de carte multimédia.
e carte du bouton d'alimentation.
f haut-parleurs.
g carte convertisseur.
h disque SSD.
i pile bouton
j bâti de disque dur
