Attention : L'élévateur doit être installé sur un sol en béton. Si l'épaisseur est inférieure à 150 mm, veillez à
l'augmenter. L'épaisseur correcte du sol et le positionnement de l'élévateur sont les conditions du bon
fonctionnement de l'élévateur.

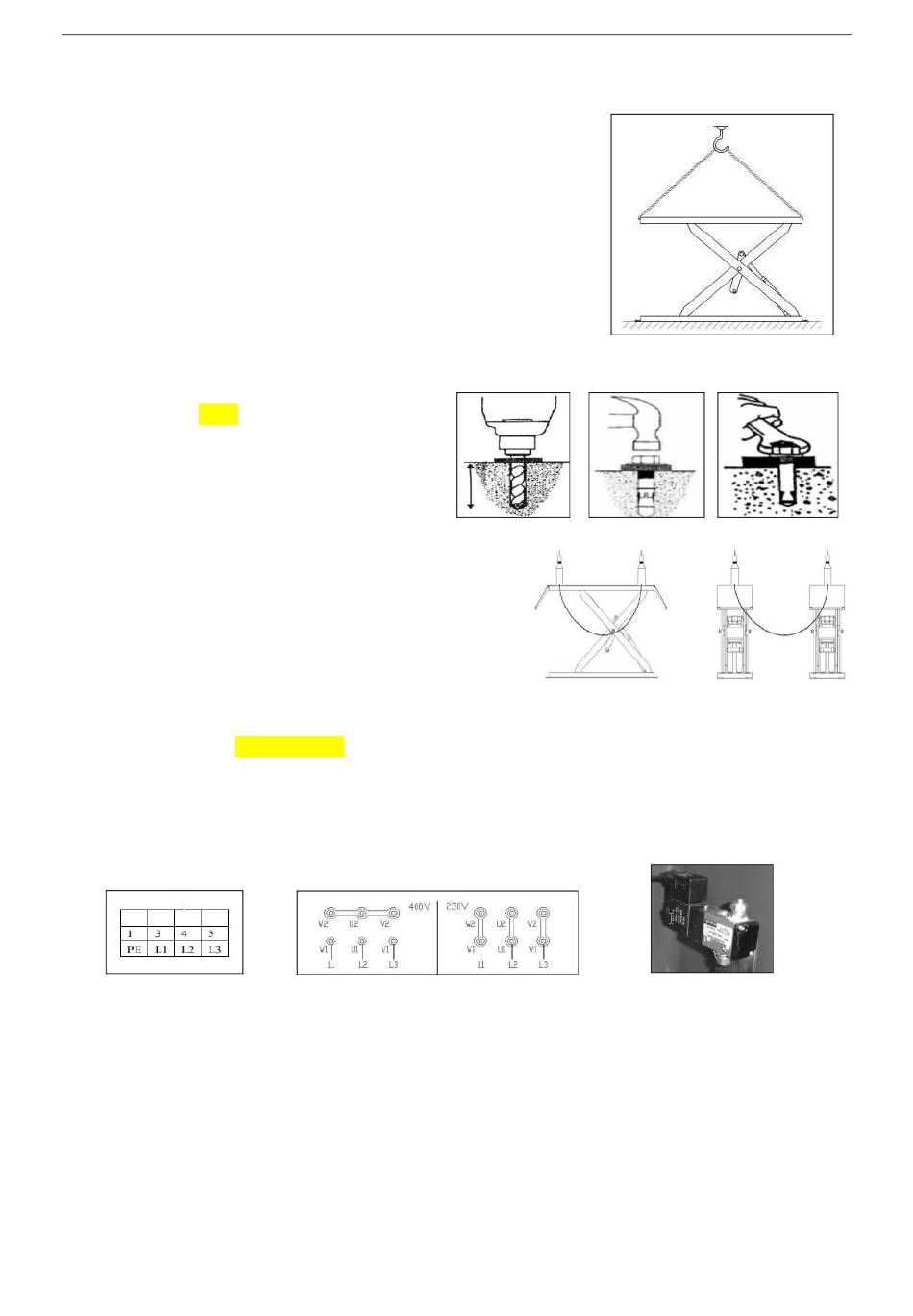

6.2 Installation des poutres
•
Mettez les deux poutres à leur place
•
Le vérin se trouve dans la partie avant de l'appareil.
•
Utilisez un chariot élévateur ou tout autre outil de levage
pour soulever les poutres et assurez-vous simplement que
le cliquet de sécurité a été engagé.
Ne commencez pas à travailler avec l'appareil tant qu'il n'y a pas
suffisamment d'huile dans le système. Tout en soulevant les poutres,
positionnez les deux éléments et assurez-vous qu'ils sont positionnés
6.3 Installation des ancrages
N'installez les ancrages que lorsque le béton a séché, sinon, la fiabilité de
l'appareil peut être affectée.
•
Placez les deux bases de façon symétrique
•
Installez les vis à l'aide d'une perceuse à
percussion - faire un trou de 120 mm de
profondeur et le nettoyer
•
Utilisez le marteau pour mettre des vis dans
ces trous
6.4 Préparation du sol
•
Superposez les deux pistes l'une contre l'autre
•
Si l'appareil est irrégulier en raison d'un sol irrégulier,
utilisez un support métallique supplémentaire pour le
stabiliser.
•
Après avoir mis le pont à niveau, installez la vis
•
Resserrez-le
6.5 Connexions électriques
Raccordez les tuyaux électriques et d'huile, selon les schémas respectifs. Veillez à bien raccorder les deux tuyaux
pour qu'il n'y ait pas de corps étrangers dans le système.
Suivez les schémas électriques ci-dessous lors du branchement de la source d'alimentation. Seul un
personnel certifié peut le faire.
•
Ouvrez le couvercle avant de l'unité de commande
•
connexion électrique : 400 V triphasé, câble quadripolaire (4×1,5mm2) connecté à L1, L2, L3 et PE.
- si l'appareil est alimenté par une installation 230V (monophasée), changez le moteur et le type de
connexion.
6.6 Raccordement du système hydraulique
•
Vérifiez le schéma des connexions d'huile pour fournir un système de lubrification.
•
Connectez le tuyau haute pression des valves "G" et "H" à l'actionneur hydraulique (vérifiez les détails
dans le schéma des connexions d'huile). Lors du raccordement des tuyaux, faites particulièrement
attention à l'étanchéité du raccordement, afin d'éviter que des saletés ne pénètrent dans le système.
•
Lors du raccordement des tuyaux, faites particulièrement attention aux numéros. Lors de l'installation
standard, le panneau de commande est proche de l'espace par lequel le véhicule entre dans l'ascenseur.
Si vous envisagez de placer le panneau de commande à droite, ajustez les câbles.
symétriquement.
MANUEL D'UTILISATION -
redats L-550
8
