Onduleur central SMA
4

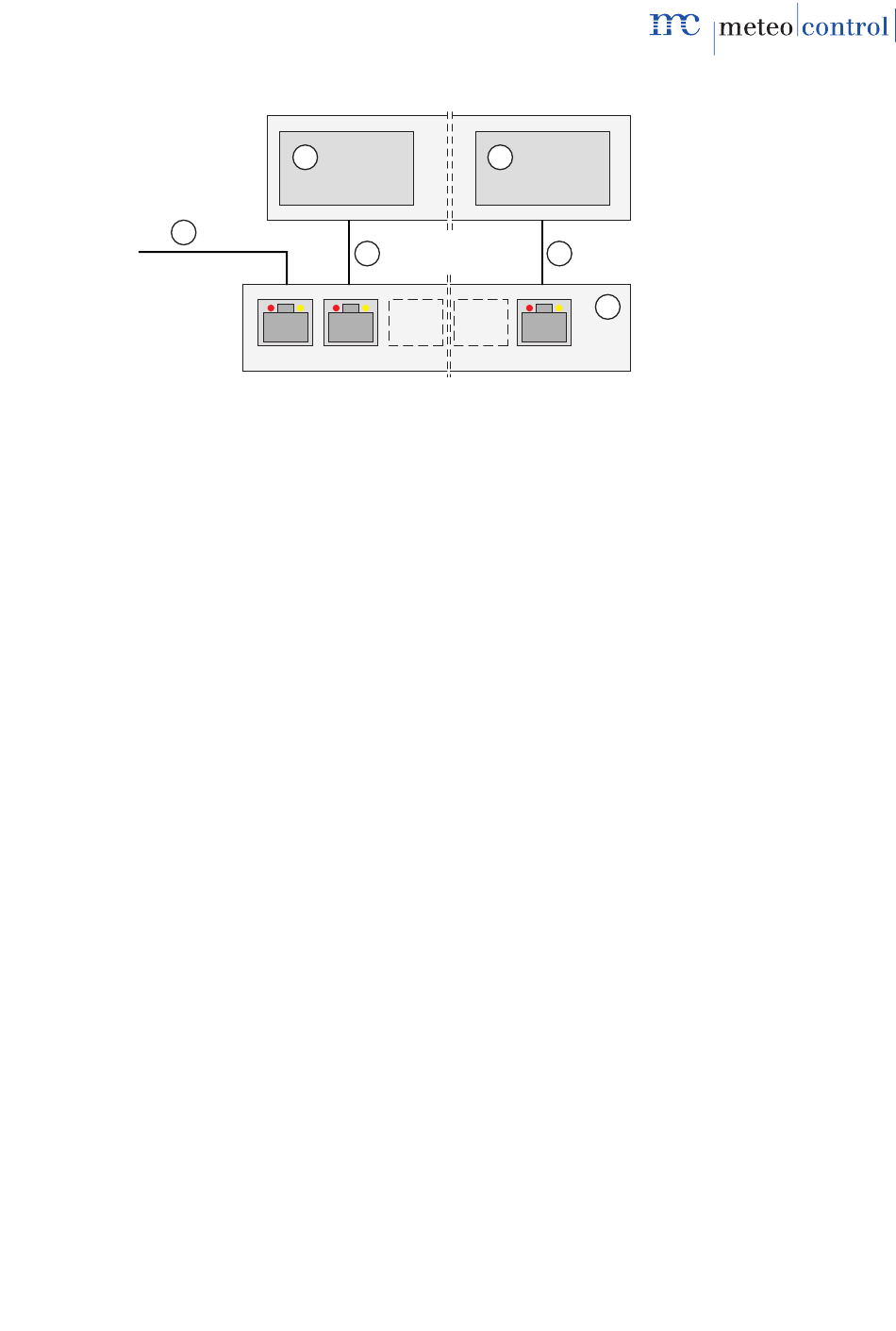

Fig. 28 : Onduleur central SMA avec commutateur ou routeur
(1) Premier onduleur et autres
onduleurs
(2) Dernier onduleur
(3) Commutateur ou routeur
10 onduleurs maximum par appareil.
La communication entre WEB'log et les onduleurs a lieu via Ethernet.
WEB'log et les onduleurs doivent se trouver dans le même sous-réseau
(masque de réseau).
WEB'log nécessite une liaison FTP (ports 20 et 21) avec internet.
Après un scan des onduleurs, la connexion avec le réseau ne doit pas
être interrompue pour une durée pouvant atteindre une heure, en
fonction de la taille du système.
Lorsque le programme Sunny Data Control de SMA a accès aux
onduleurs, WEB'log interrompt l'enregistrement des données et le scan
en cours.
WEB'log Comfort 110621 - fr
1
5
1
2
2
5
3
n
(4) Connexion WEB'log
(5) Câble Patch Ethernet
35/53
