4.6.12

Onduleur Riello

Carte d'interface RS485 (à quatre fils)
A
B

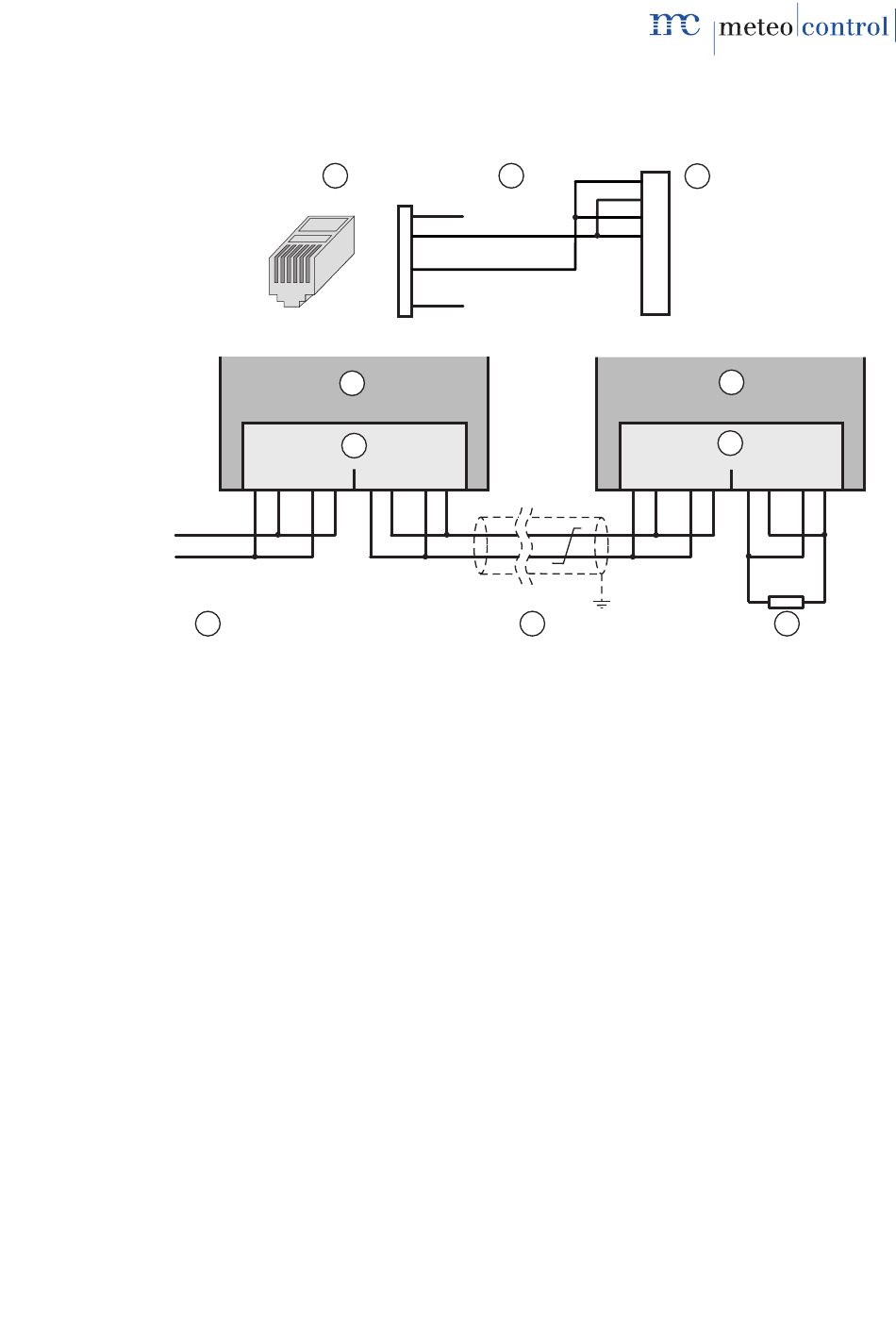

Fig. 24 : Onduleur Riello
(1) Connecteur RJ12 (WEB'log), RS485
(2) Câbles de liaison
(3) Entrée du premier onduleur
(4) Câbles de liaison du WEB'log
(5) Premier onduleur
10 onduleurs maximum par appareil.
Relier le côté réception (Rx) et le côté émission (Tx) respectivement
avec un pont à la carte d'interface.
Mettre la terminaison du bus RS485 avec une résistance de 120 ohms
après le dernier onduleur.
WEB'log Comfort 110621 - fr
1
654321
5
6
R- R+
T- T+
R- R+
4
2
+24V
1
RS485 A
2
3
RS485 B
4
5
GND
6
T- T+
7
(6)
(7)
(8)
(9)
3
R-
R+
T-
T+
R-
R+
T-
T+
8
6
R- R+
T- T+
Carte d'interface RS485
Câble de bus
Dernier onduleur
Terminaison de bus
R- R+
T- T+
120 Ω
9
31/53
