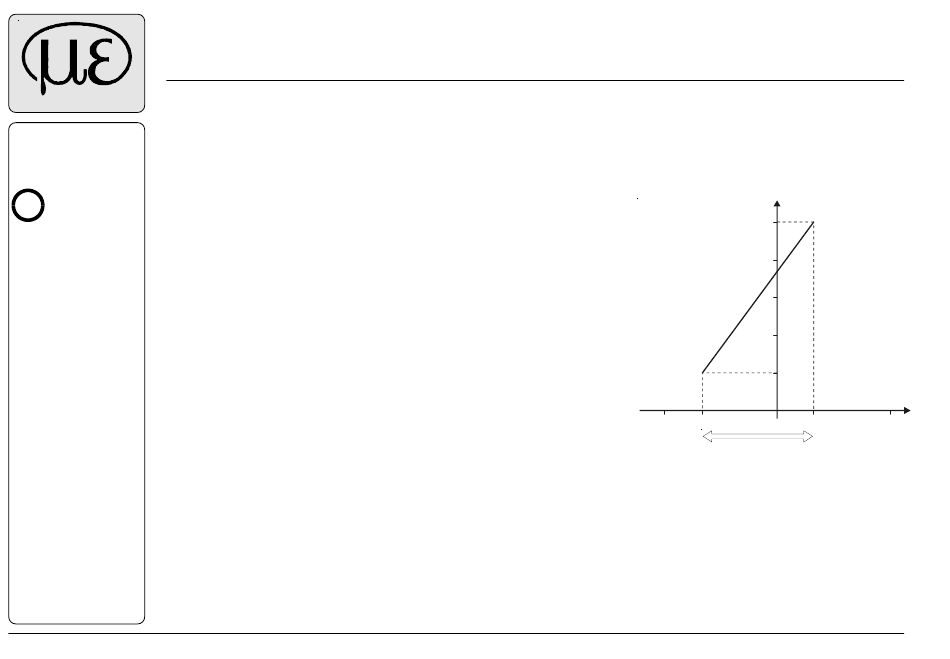

Exemple C
Plage de mesure: ±10 mm, plage de mesure utilisée: -5 ... +7 mm,
signal de sortie: 3 ... 8 VDC (6 ... 16 mA)
i
IMPORTANT!
- Régler la fréquence avec J4 (chap. 5.2.1).
Le curseur et/ou le
- Régler la phase avec J2 (chap. 5.2.1).
capteur est
- Régler la tension d'alimentation avec J1 (chap. 5.2.2).
accouplé fixement
- Mettre les commutateurs S1 et S2 sur J3 (Fig. 5.1) sur ON.
avec l'objet à
- Réglez le point neutre électrique avec R1 (cf. fig. 5.1) sur 2 VDC
mesurer.
et/ou 4 mA.
- S1 et S2 de J3 sont sur "OFF"
- Déplacez le curseur sur X1.
- Réglez avec R2 la sortie sur 2 VDC.
- Déplacez le curseur sur X2.
- Avec R3 (amplification), réglez le signal de sortie sur 10 VDC
et/ou 20 mA.
Seite 24
Commande
10 V
2 V
X1
X2
-10 mm
Plage de mesure
X9752073-A040028RLA
+10 mm
