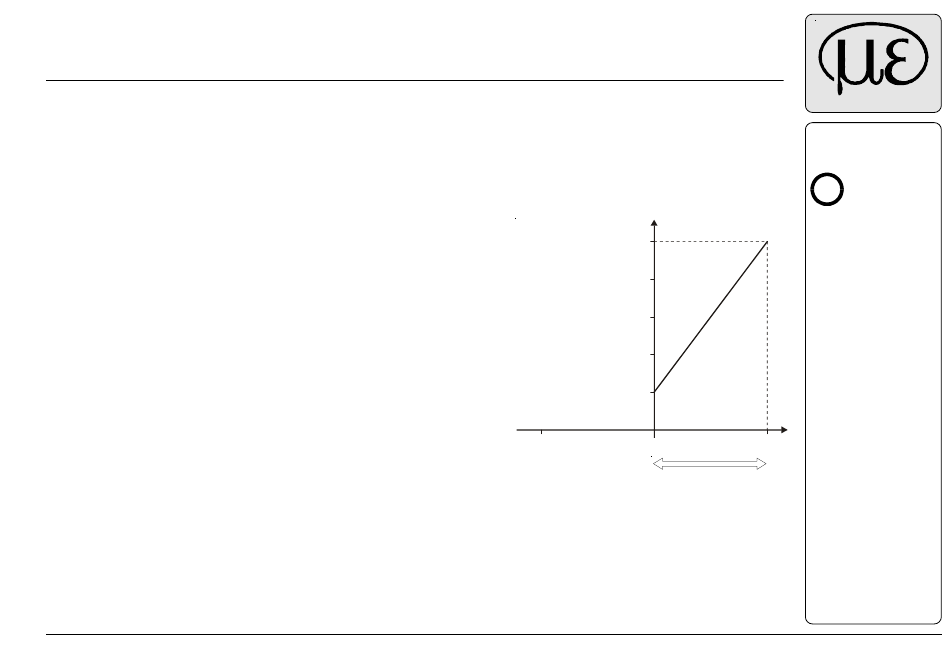

Exemple B
Plage de mesure: ±10 mm, plage de mesure utilisée: 0 ... +10 mm,
signal de sortie: 2 ... VDC 10 (4 ... 20 mA)
- Régler la fréquence avec J4 (chap. 5.2.1).
- Régler la phase avec J2 (chap. 5.2.1).
- Régler la tension d'alimentation avec J1 (chap. 5.2.2).
- Mettre les commutateurs S1 et S2 sur J3 (Fig. 5.1) sur ON.
- Réglez le point neutre électrique avec R1 (cf. fig. 5.1) sur
2,00 VDC et/ou 4,00 mA (sortie du courant). Position centrale du
capteur.
- Mettez S1 de J3 sur "OFF".
- Déplacez le coulisseau jusqu'à ce que la sortie s'élève à 2 VDC
et/ou 4 mA (point neutre électrique et point d'origine mécanique
ajustés). Le noyau est en position centrale et/ou début de plage
de mesure.
- Déplacez le curseur de + 10 mm.
- Réglez l'amplification avec R3 jusqu'à ce que le signal de sortie
s'élève à 10 VDC et/ou 20 mA.
X9750073-A040028RLA
10 V
2 V
-10 mm
Plage de mesure
MICRO-EPSILON
i
IMPORTANT!
Le curseur et/ou le
capteur peut être
ajusté
mécaniquement
pendant le calibrage.
+10 mm
