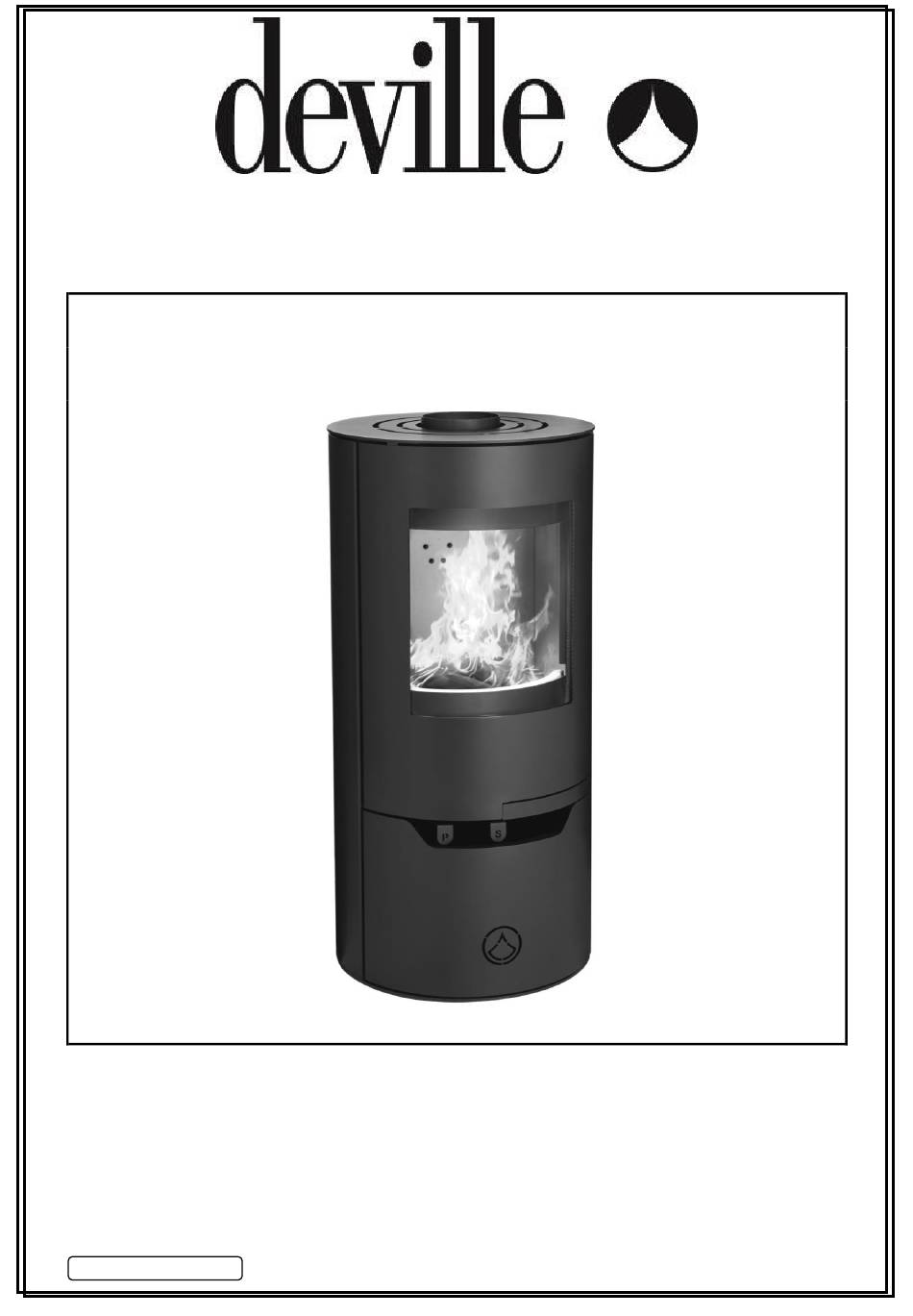

- Page 1 POELES A BOIS C077AW.06 NOTICE D'INSTALLATION ET D'UTILISATION...
-
Page 2: Table Des Matières
SOMMAIRE Pages 1 - DESIGNATION ............................. 2 - PUISSANCE CALORIFIQUE NOMINALE ....................3 - DESCRIPTION ET ENCOMBREMENT ....................... 3.1 – Description 3.2 - Poids 3.3 – Encombrement 3.4 – Distances de sécurité entre l’appareil et les matériaux combustibles 4 - CONDITIONS D’INSTALLATION DE L’APPAREIL ..................4.1 - DENOMINATION DES DIVERSES PARTIES DU CIRCUIT D'EVACUATION DES FUMEES 4.2 - NATURE ET CARACTERISTIQUES DIMENSIONNELLES DU CONDUIT DE FUMEE AUQUEL DOIT ETRE OBLIGATOIREMENT RACCORDE L'APPAREIL... -
Page 3: Designation
L’appareil ne doit pas être modifié. 1 - DESIGNATION Votre appareil Deville est conforme aux exigences essentielles du règlement (UE) 305/2011 Produits de Construction suivant l’annexe ZA de la norme EN 13240. C’est un appareil de chauffage intermittent à combustion sur grille fonctionnant exclusivement au bois, à chambre de combustion semi-fermée. -
Page 4: Description Et Encombrement
3 - DESCRIPTION ET ENCOMBREMENT Le dessus de votre appareil est peint, ne rien poser dessus sous peine de dégradation. 3.1 - Description Les principaux éléments constituant le poêle sont indiqués ci-dessous : (1) Dessus (2) Porte (3) Panneau (4) Bandeau inférieur pivotant (5) Verre vitrocéramique (6) Poignée de porte (7) Réglage air secondaire... -
Page 5: Poids
3.2 - Poids C077AW.06 Poids net de l’appareil 150 kg Poids brut de l’appareil 160 kg 3.3 - Encombrement D100... -
Page 6: Distances De Sécurité Entre L'appareil Et Les Matériaux Combustibles
3.4 – Distances de sécurité entre l’appareil et les matériaux combustibles Avant de procéder au montage, choisir le lieu d’installation adéquat du poêle. L’appareil doit être installé sur un sol avec une capacité portante suffisante. Si une construction existante ne satisfait pas à... -
Page 7: Distance De Sécurité Entre Le Conduit De Fumées Et Les Matériaux Combustibles
4.2.2 – Distance de sécurité entre le conduit de fumées et les matériaux combustibles La distance de sécurité entre le conduit de fumée et tous matériaux combustibles est déterminée en fonction de la résistance thermique du conduit (Ru exprimé en m² K/W) : Conduits de fumée composite métallique 0.4 <... -
Page 8: Raccordement Extérieur De L'air De Combustion
4.5.2 – Raccordement extérieur de l’air de combustion L’appareil est équipé d’une prise d’air (Ø 100) située à l’arrière de celui-ci et permettant un apport d’air extérieur par l’intermédiaire d’une gaine en aluminium (résistant au rayonnement) d’un diamètre supérieur ou égal à 100 mm. Recommandations : - longueur maximum de 3 mètres - limiter les pertes de charges (nombre de coudes) -
Page 9: Utilisation
5.4 - Utilisation 5.4.1 - Allumage Tirer sur les manettes de réglage air primaire « P » et secondaire « S » afin qu’elles soient en position ouverte. Placer sur la grille du papier froissé et du petit bois très sec (brindilles), puis des branches de bois fendues de section plus importante (3 à... -
Page 10: Décendrage
Rappel : La charge de bois ne doit jamais excéder 2 kg/h Pour obtenir une allure lente de longue durée, procéder au chargement sur un lit de braises à peine rougeoyantes. Effectuer les changements d'allure (passage de l'allure normale à l'allure lente par exemple) avant les rechargements, pendant la phase de combustion des braises, pour permettre à... -
Page 11: Règles De Sécurité
5.4.4 - Règles de sécurité Ne jamais jeter d'eau pour éteindre le feu. La vitre de l'appareil est très chaude : attention aux risques de brûlures notamment pour les enfants. L'appareil dégage, par rayonnement à travers le vitrage, une importante chaleur : ne pas placer de matériaux, ni d'objets sensibles à... -
Page 12: Conditions Generales De Garantie
3. DUREE La durée de la garantie contractuelle assurée par DEVILLE INDUSTRIES est de deux ans (cinq ans pour le corps de chauffe des foyers inserts) à compter de la date d’achat de l’appareil par l’usager, sous réserve que les réclamations prévues au titre des modalités ci-dessus aient été... - Page 13 Fig. 4 Distance de sécurité...
- Page 14 Beschrijvingen en technische gegevens in dit drukwerk zijn geheel vrijblijvend. Wij verbeteren onze produkten voortdurend en behouden ons het recht voor, specificaties zonder voorafgaande kennisgeving te wijzigen. Deville Industries - 76, rue Forest - 08000 Charleville-Mézières SAS au capital de 1 000 000 € - Siren 531 331 726 – RCS Sedan Tél : 03 24 56 83 83 Fax : 03 24 56 84 04...
