11.5. Configuration DLC4000/DLC8000 - MODE 1 (suite)

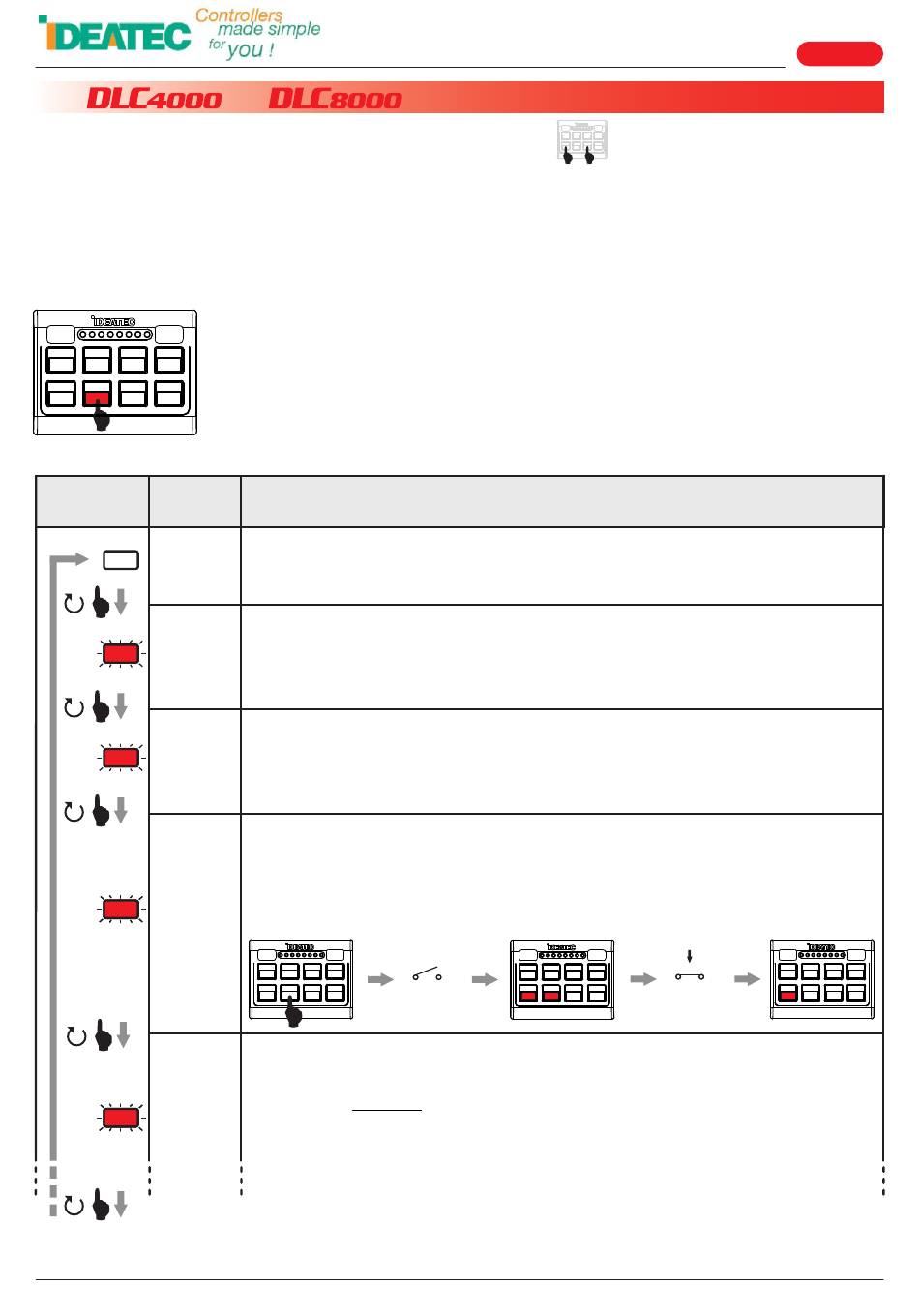

11.5.2. Configuration de la touche B2, entrée négative 2
La touche B2 est par défaut utilisable et esclave de la touche B1 (mode sirène avec feux prioritaires sur B1). Celle-ci
commande les sorties positive 2 et négative 1.
La touche B2 peut aussi être configurée inactive (logo noir) ou touche interrupteur sans fonction esclave.
Lorsque la touche est désactivée, les sorties positive 2 et négative 1 deviennent alors des sorties permanentes.
Sa configuration conditionne aussi le fonctionnement de l'entrée négative 2.
B5 B6 B8
B7
B1 B2 B3 B4
SELECTION CLIGNO-
TEMENTS
0
1
1X
2
2X
3
3X 3X
4
3X 4X
IDEATEC S.A. - Z.I. de Noville-les-Bois - rue Léopold Génicot 19A - 5380 Fernelmont, Belgium - Tel: +32(0)81 42 00 10 - Fax: +32(0)81 57 91 70 - E-mail: info@ideatec.be
User's guide DLC4000/DLC8000 -
&
i
Afin d'éviter tout conflit interne de configuration il est impossible de configurer la
touche B2 en esclave si la touche B1 est configurée inactive. De même il est
impossible de désactiver la touche B1 si la fonction "esclave" sur la touche B2
est sélectionnée.
La touche B2 n'est pas utilisée et
permanente.
L'entrée négative 2 n'est pas utilisée.
La touche B2 est un switch et commande la sortie positive 2 / négative 1.
L'entrée négative 2 n'est pas utilisée.
La touche B2 est un bouton poussoir et la sortie positive 2 / négative 1 s'active lorsque
le bouton est enfoncé et se coupe lorsque le bouton est relâché.
L'entrée négative 2 n'est pas utilisée.
La touche B2 est un switch en mode esclave (sirène) et commande la sortie positive 2 /
négative 1.
La touche B2 est conditionnée à l'entrée 2 négative « frein à main ». Si l'entrée est
activée, la fonction B2 est désactivée et ne peut être réactivée tant que l'entrée 2
négative est active.
B2 n'est pas réactivé automatiquement
B5 B6 B7 B8
IN 2 -
B1 B2 B3 B4
La touche B2 est un switch en mode esclave (sirène) et commande la sortie positive 2 /
négative 1.
La touche B2 n'est pas conditionnée à l'entrée 2 négative « frein à main ».
Description des éléments
Identification des éléments Fonctionnement et configuration (suite) Description du produit
DESCRIPTION
la sortie positive 2 / négative 1 devient une sortie
B5 B6 B7
B1 B2 B3
Doc. V2.1 - Firmware V3.1
B8
IN 2 -
B4
Page 17
