Chapitre 9 : Branchement; Connecteurs Et Embouts De Fils Fournis; Branchement Du Module Dlc4000; Branchement Du Module Dlc8000 - IDEATEC DLC4000 Guide D'installation

9.

9.1. Connecteurs et embouts de fils fournis

Afin d'assurer une connexion correcte et fiable, il est impératif de sertir un embout adéquat sur chaque fil.

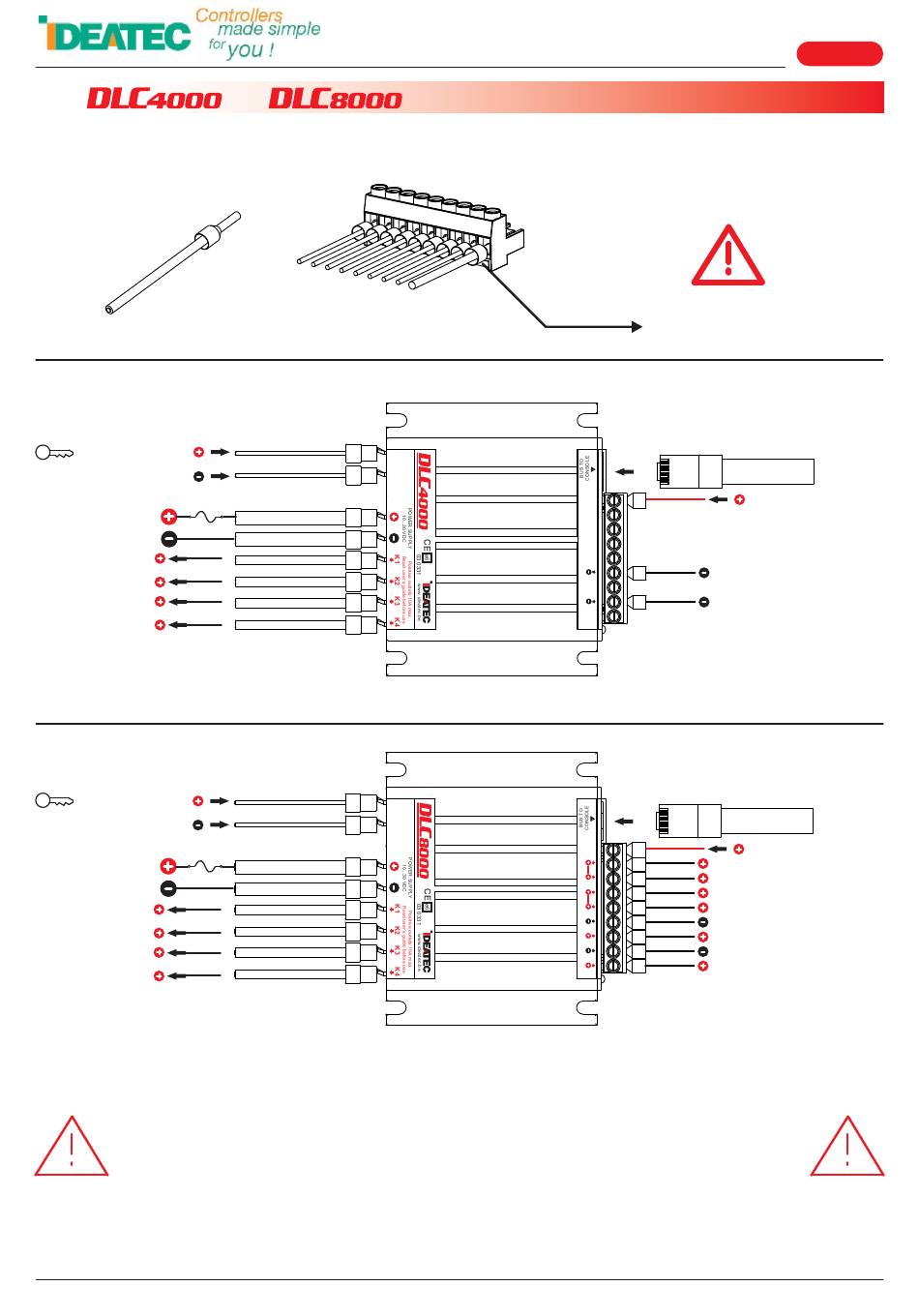

9.2. Branchement du module DLC4000

« contact » entr. positive 1
Entrée négative 2
Fusible
obligatoire (max 20A)
ALIMENTATION
10... 28 VDC
SORTIE 1
SORTIE 2
SORTIE 3
SORTIE 4

9.3. Branchement du module DLC8000

« contact » entr. positive 1
Entrée négative 2
Fusible
obligatoire (max 20A)
ALIMENTATION
10... 28 VDC
SORTIE 1
SORTIE 2
SORTIE 3
SORTIE 4
Chaque sortie positive peut délivrer un courant maximum de 10A. Les sorties positives 1, 2, 3 et 4
sont équipées de connecteurs type Faston et sont donc à privilégier pour les courants proches de
10A.
Le courant total maximum consommé est limité à 20A et l'entrée doit impérativement être
protégées par un fusible.
Les 2 sorties négatives sont limitées à 2A.
IDEATEC S.A. - Z.I. de Noville-les-Bois - rue Léopold Génicot 19A - 5380 Fernelmont, Belgium - Tel: +32(0)81 42 00 10 - Fax: +32(0)81 57 91 70 - E-mail: info@ideatec.be
User's guide DLC4000/DLC8000 -
&
+ IN 1
-
IN 2
+ IN 1
-
IN 2
IN 3 +
N.C.
N.C.
N.C.
N.C.
K4
2A max.
N.C.
K2
2A max.
N.C.
POWER
MODULE DLC4000
IN 3 +
K8
K8
K7
K7
K4
2A max.
K6
K2
2A max.
K5
POWER
MODULE DLC8000
Doc. V2.1 - Firmware V3.1
Branchement
Sertir un embout
sur chaque fil
(fourni d'origine)
Vers console DLC4000
Entrée positive 3
SORTIE NEGATIVE 2 (touche B4)
SORTIE NEGATIVE 1 (touche B2)
Vers console DLC8000
Entrée positive 3
SORTIE 8'
SORTIE 8
SORTIE 7'
SORTIE 7
SORTIE NEGATIVE 2 (touche B4)
SORTIE 6
SORTIE NEGATIVE 1 (touche B2)
SORTIE 5
Page 10
