3. Point de fixation
* Le détecteur peut être monté en surface ou en coin. Installez toujours l'unité sur une surface résistante.
* Le détecteur doit être monté à l'intérieur, dans des lieux où les ouvertures ne sont pas constamment exposées à
l'environnement extérieur.
* Choisissez le point de fixation en fonction des mouvements escomptés de l'intrus, de sorte que ce dernier
traverse le faisceau du détecteur.
* Ne placez pas le détecteur là où l'unité sera directement exposée à des courants d'air chaud ou froid.
* Évitez de diriger le faisceau du détecteur sur des canalisations d'air conditionné ou des conduits de chauffage,
des parois métalliques externes, des fenêtres extérieures pourvues ou non de tentures tirées, des calandres de
réfrigérateurs ou congélateurs ou toute autre surface qui peut changer de température rapidement.
* Évitez de placer des objets encombrants devant le détecteur car ils modifieraient considérablement la zone ou le
volume de protection.
4. Montage
* Ouvrez le couvercle en insérant doucement un petit tournevis dans l'ouverture du fond de l'unité, ensuite tournez
légèrement pour libérer le couvercle de la base.
* Enlevez le circuit imprimé de la base avec précaution en desserrant la vis qui retient le circuit imprimé.
* Installez la base au point de fixation et à la hauteur choisie pour une couverture optimale. La hauteur peut se
situer dans une marge de 1 à 5 m en partant du sol.
* Utilisez les entrées défonçables à l'arrière de la base pour introduire les câbles de connexion.
* Fixez fermement l'unité à la surface de montage et replacez le circuit imprimé dans la base.
* Veillez à ce que la tête des vis de fixation ne soit pas en contact avec les fils du circuit imprimé.

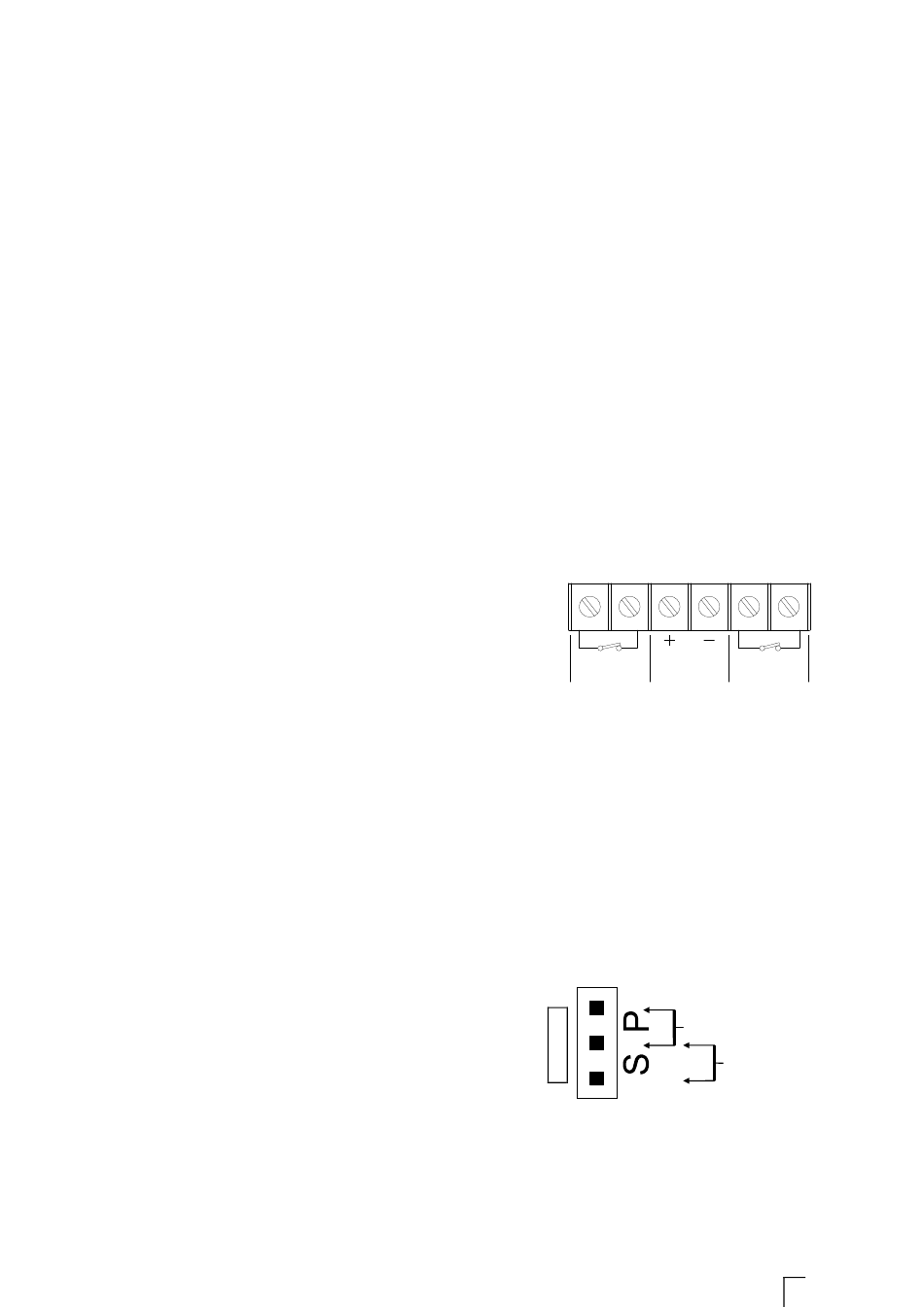

5. Câblage
Raccordez les fils au bloc de connexion dans l'ordre suivant :
1. Raccordez les bornes TAMPER à une zone de protection de 24 heures normalement fermée (N.F.) sur le
panneau de contrôle. Le contact anti-sabotage s'ouvrira lorsque le couvercle est enlevé.
2. Raccordez les bornes ALARM à une zone de protection contre les cambrioleurs normalement fermée (N.F.) sur le
panneau de contrôle. Le contact de relais s'ouvrira dès la détection d'un mouvement ou lors d'une perte de
courant.
3. Raccordez les bornes (+) et (-) de 12VCC à une alimentation de 8 à 16VCC et vérifiez si la polarité est correcte.
Nous vous conseillons de prévoir une pile en guise de renfort pour l'alimentation.
6. Réglage vertical
L'échelle de réglage vertical (imprimée dans le coin supérieur droit du circuit imprimé) et le pointeur sur la base
indiquent, en degrés, l'angle vertical moyen entre la ligne horizontale de l'unité et la couche de détection moyenne.
Pour modifier le réglage du modèle vertical, desserrez la vis qui retient le circuit imprimé à la base. Faites glisser le
circuit imprimé vers le haut ou vers le bas jusqu'à l'angle désiré, puis serrez la vis fermement.
7. Sélecteur à comptage d'impulsions
Le détecteur peut être sélectionné pour une opération directe ou à
comptage d'impulsions.
Placez le cavalier MODE sur « S » pour une opération directe et sur « P » pour un comptage d'impulsions. Le
détecteur requiert 1 impulsion pour activer l'alarme en une opération directe. A recommander pour une protection
d'un corridor étroit.
Le mode à comptage d'impulsions prévient davantage les fausses alarmes. Le circuit détecte d'abord une alarme
(impulsion 1), puis se met en mode d'attente pendant 30 secondes. Si, pendant cette attente de 30 secondes,
HAA52
ALARM
9
12VCC T AMPER
COMPTAGE
D'IMPULSIONS
1 IMPULSION
