Sacar el contenido de la caja

1. Abra la caja de cartón completamente cor-
tando cada esquina de arriba a abajo.
2. Saque y compruebe el contenido de la
caja antes del montaje. La caja debe con-
tener lo siguiente:
Contenido
Artículo
Unidad principal
Manual del usuario
Litro de aceite SAE 30
Tarjeta de registro del producto
Garantía de mantenimiento
Garantía de emisiones
Extensión del silenciador
Soporte de batería
Kit de portabilidad (opcional)
Kit de portabilidad (opcional)
Rueda de 10" (A)
Eje (B)
Montura de eje (C)
Arandela plana de 5/8" (D)
Pasador de retención (E)
Manija (F)
Montura de manija (G)
Mango del tirador (H)
Pata para la estructura (J)
Patas de goma (K)
Tornillo M6- de 1x50 mm (L)
Arandela plana de 344"x1,0" (M)
Arandela plana M8 (N)
Tuerca de seguridad M8-1,25 (P)
Tornillo M8-1,25x30 (Q)
Tornillo M8-1,25x45 (R)
Tornillo M8-1,25x50 (S)
Tornillo M8-1,25x110 (T)
Liberador de pasador 5/16x1,25 (U)
Cuerda de seguridad
3. Si faltara algún artículo de su caja, póngase
en contacto con el servicio de atención al
cliente llamando
Cuando llame tenga a mano los números
de modelo y de serie.
Manual del usuario del generador portátil
Cant.
1
1
2
3
1
1
1
1
Cant.
2
1
2
4
2
1
2
2
2
2
4
2
10
6
2
2
2
2
1
1
al 1-855-447-3734.
4. Escriba el número de modelo, número de
serie y fecha de compra que aparecen en
la portada de este manual.

Montaje

Consulte el manual. Lea y comprenda completamente
el manual antes de usar el producto. No comprender
completamente el manual puede provocar la muerte o
lesiones graves.
Si tiene problemas con el montaje, póngase
en contacto con el servicio de atención al
cliente llamando al 1-855-447-3734. Cuando
llame para solicitar asistencia, tenga a mano
los números de modelo y de serie.
Las siguientes herramientas son necesarias
para instalar el kit de accesorios.
• Matraca con enchufes de 10 mm y 13 mm
• Llaves de tubo de 13 mm
NOTA: Las ruedas no se han diseñado para
circular sobre carreteras.
Instale las ruedas como se indica a continua-
ción. Consulte la Figura
1. Inserte el pasador de retención (E) en un
extremo del eje (B).
2. Realice lo siguiente en este orden: deslice
e inserte arandela (A), rueda (A), arandela
(D), montura del eje (2-C), arandela (D),
rueda (A), arandela (D) y pasador de
retención (E) en el eje.
3. Coloque el conjunto de la rueda debajo de
la estructura para que las monturas del eje
se alineen con los orificios de la estructura
de la horquilla.
4. Sujete con tornillos M6 (L).
.
B
D
A

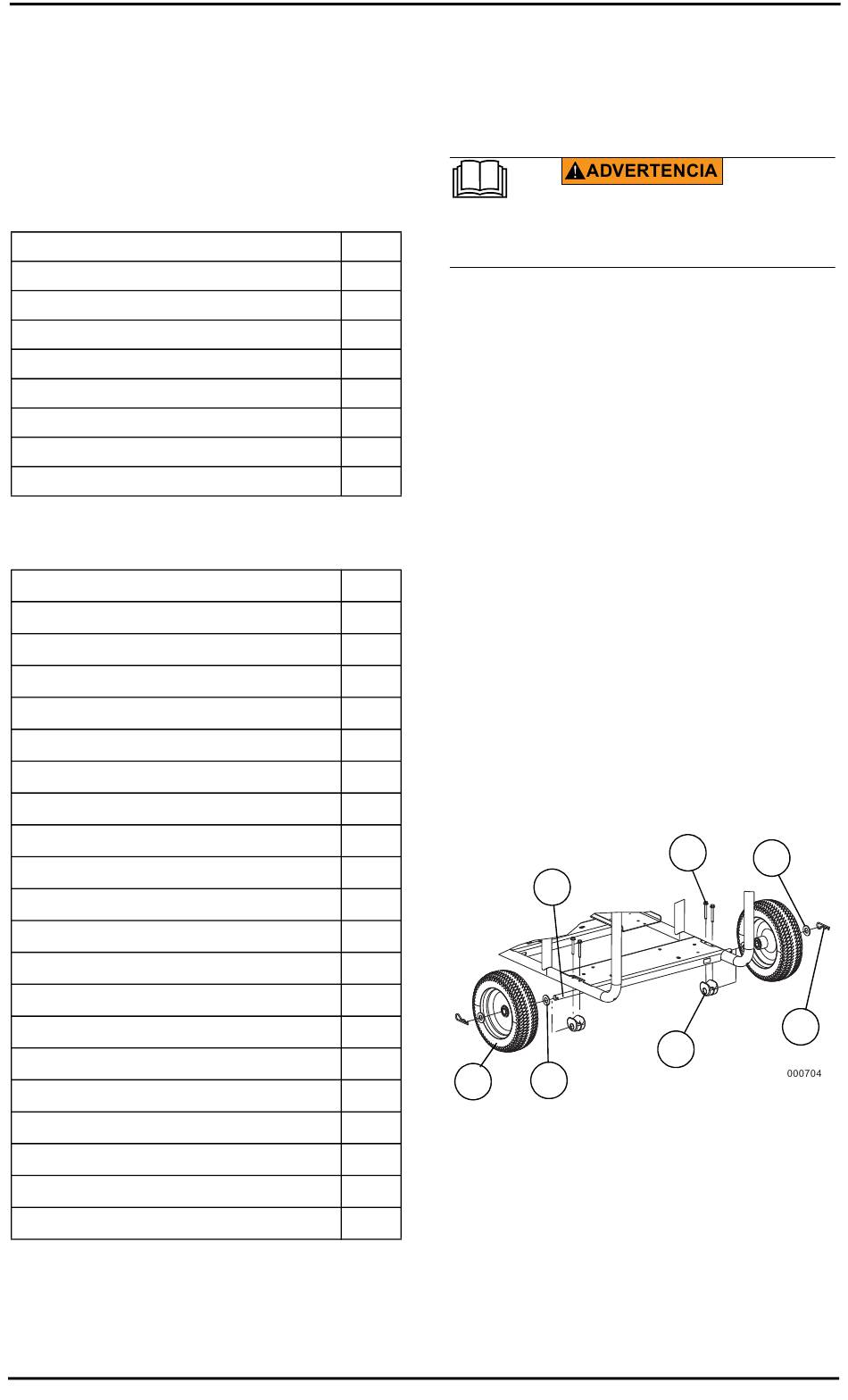

Figura 2-8. Montaje de la rueda
Instale la base de la estructura y los amorti-
guadores de goma tal y como se indica en la
Figura 2-9.
1. Deslice e inserte el tornillo M8 (Q), la aran-
dela plana (M), la pata de goma (K).
2. Deslice el conjunto por la pata de la
estructura (J). Agregue la arandela plana
M8 (N) y sujete con la tuerca de seguridad
M8-1,25 (P).
3. Coloque el soporte de las patas debajo de
la horquilla.
(000100a)
2-8.
L
C
E
C
