Mise En Service - hager EJ 001 Instructions D'installation

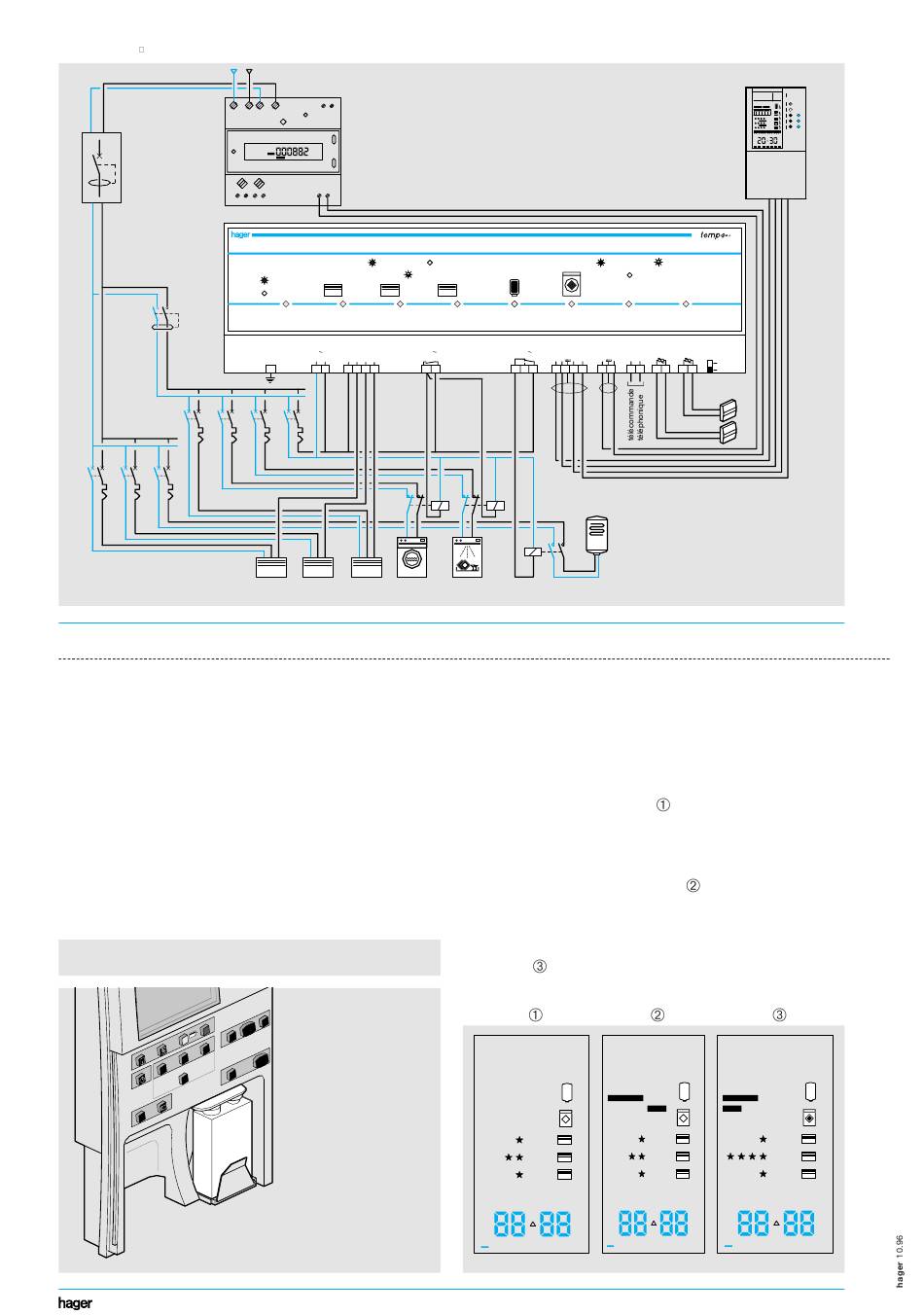

Schéma de raccordement préconisé :
Installation, équipée de convecteurs fil-pilote, conforme aux exigences des labels Confort Plus et Confort Sécurité pour un logement
de 35 à 100m
A1
disjoncteur
différentiel
500 mA
2A
C1
boîtier
technique
EJ 001
inter.
diff.
30 mA
40A
20A 20A
20A 20A 20A

Mise en service :

Votre appareil est maintenant câblé, il convient de le mettre en service.
EDF télé-information
S'assurer auprès du centre EDF que la liaison "télé information" du
compteur électronique est ouverte.
Mise en place de la pile
La pile 9V de type 6LR61 est livrée dans son compartiment (non
connectée).
Pour y accéder, enlever la porte coulissante en la tirant vers le bas ;
retirer la pile et connectez-la en respectant les polarités ;
replacer la pile à l'emplacement prévu à cet effet puis remettre la
porte en place.
Nota : la mise en place de la pile doit se faire après la mise
sous tension de l'appareil.
-
Z 3
Z 2
D I F
Z 1
M O
A B S
R A Z
+
électro S.A. - 132, bld d'Europe - BP3 - 67 215 Obernai cedex - Tél. 03.88.49.50.50
compteur électronique
T1 T2
A2 A3 A4
2 ème génération
sur platines :
kWh
BLEU
- GA 01X
CREUSE
- GA 01Z
2A
I1 I2
C4
convecteurs
autorisé
Z1 et Z2
fil pilote
Z1 Z2
traditionnel
230V 50Hz chauffage (1Amaxi)
N Ph Ph Z1 Z2 Z3
0 1 2 3 4 5 6
20A 1A
zone Z1 zone Z2 zone Z3
convecteurs à fils pilote électro-ménager
+
O K
M / A
-
arrêt
délestage
Z3
1A 250V AC1 15A 250V AC1 boitier d'ambiance
électroménager eau chaude
A B C D
7 8 9 10 11 12 13 14 15
gros chauffe-eau
Contrôle de l'affichage
Ce chapitre vous permettra de contrôler le fonctionnement de votre
appareil en ce qui concerne son affichage ; pour la suite des
vérifications, il sera nécessaire de se reporter à la notice utilisateur.
A la première mise sous tension, et pendant environ 5 secondes,
l'affichage est tel que décrit dans
considère les cas suivants :
- Le compteur n'est pas câblé au gestionnaire d'énergie :
par défaut, le gestionnaire d'énergie est configuré en jour rouge /
heure pleine (environ 10 sec. après la mise sous tension) ;
l'affichage correspondant est décrit en
- Le compteur est câblé au gestionnaire d'énergie :
le gestionnaire d'énergie attend l'information envoyée par le comp-
teur électronique ; après environ 5 sec., l'affichage se
configure en fonction de l'information reçue ; nous en décrivons un
exemple en , mais les possibilités sont multiples.
ZONE 1
ZONE 2
ZONE 3
LUN MAR MER JEU VEN SAM DIM
boîtier
d'ambiance
AUJOURD'HUI
BLEU BLANC ROUGE
HC HP HC HP HC HP
ZONE 1
ARRET
ZONE 2
ABSENCE
ZONE 3
0 2 4 6 8 10 12 14 16
LUN MAR MER JEU VEN
A B C D
normal pas de dialogue
défaut d'alimentation
compteur clavier
compteur télécom- Z1 Z2
mande sondes
I1 I2
tradition
16 17 18 19 20 21 22 23
F.P.
sondes
d'ambiances
Z2
Z1
; ce temps écoulé, on
.
AUJOURD'HUI AUJOURD'HUI
ROUGE BLEU
HP HP
ZONE 1
ZONE 2
ZONE 3
LUN MAR MER JEU VEN SAM DIM LUN MAR MER JEU
Z1 ?
Z2 ?
Z3 ?
18 20 22
SAM DIM
13
ZONE 1
ZONE 2
ZONE 3
VEN SAM DIM
