3.

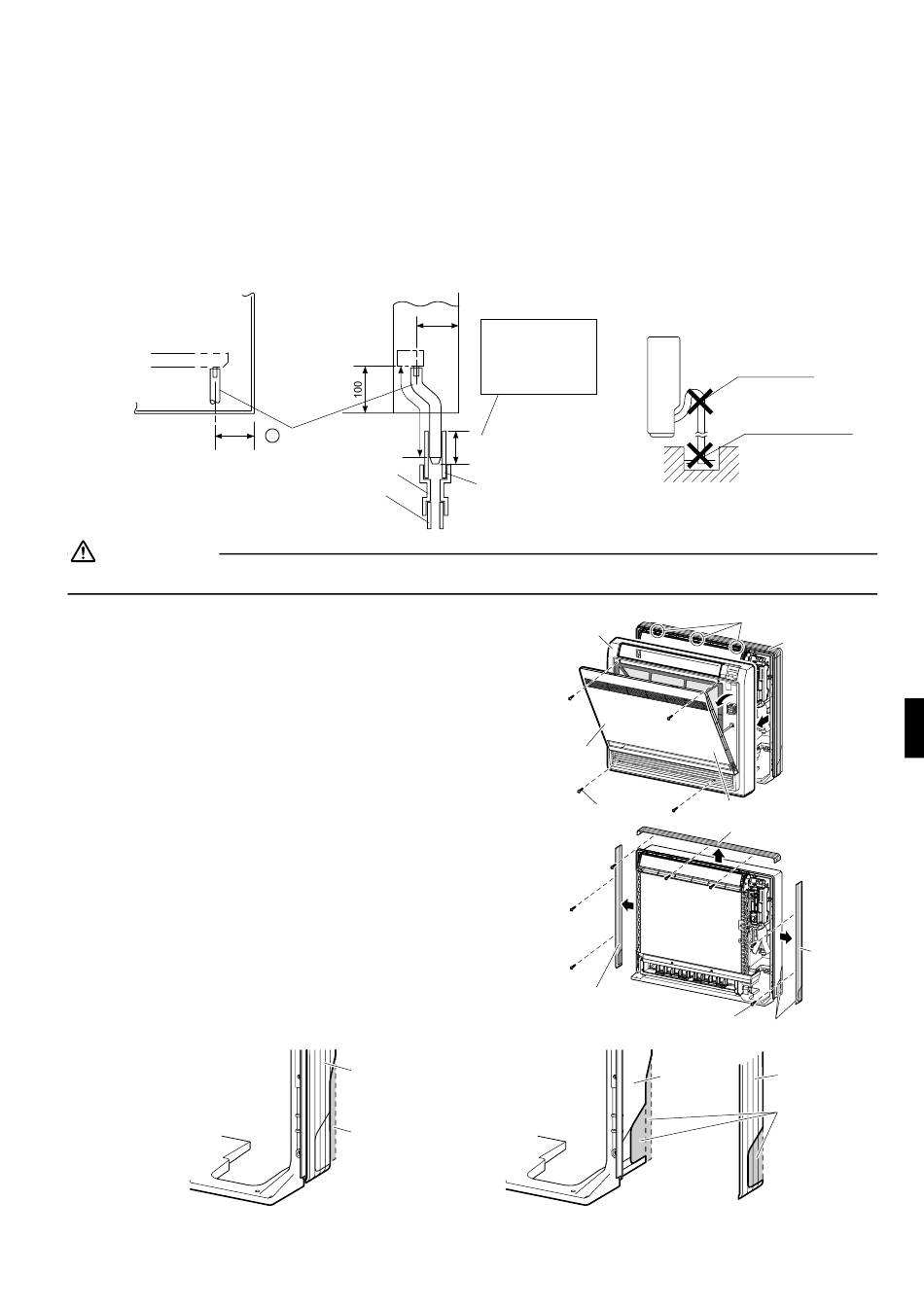

Tubes de vidange
1) Utilisez un tube rigide en polychlorure de vinyle (tube VP 20 commun, de 26mm de diamètre ext., de 20mm de diamètre
int.) vendu dans le commerce pour le tube de vidange.
2) Un tuyau de vidange (de 18mm de diamètre ext. au point de raccord, de 220mm de long) est fourni avec l'unité.
Préparez le tuyau d'écoulement comme indiquésur la photo ci-dessous.
3) Le tube de vidange devrait être incliné vers le bas de manière à ce que l'eau s'écoule régulièrement sans s'accumuler. (Elle ne doit pas être retenue.)
4) Insérez le tuyau de vidange jusqu'à cette profondeur de façon à ce qu'il ne se détache pas du tube de vidange.
5) Isolez le tube de vidange interne avec 10mm ou plus de matériel isolant pour éviter toute condensation.
6) Retirez les filtres à air et versez un peut d'eau dans l'égouttoir pour vérifier si l'eau s'écoule correctement.
100
ATTENTION
Utilisez une colle au polychlorure de vinyle. Autrement, l'eau pourrait fuir.
4.
Installation de l'unité interne
4-1. Préparation
• Ouvrez le panneau avant, retirez les 4 vis et démontez la
grille avant tout en la tirant vers l'avant.
• Suivez la procédure ci-dessous lorsque vous retirez les
pièces fendues.
■ Pour les moulures
• Retirez les piliers. (Retirez les pièces fendues au bas de l'armature
à l'aide des pinces.)
■ Avec la tuyauterie latérale
• Retirez les piliers.
1) Retirez les 7 vis.
2) Retirez le boîtier supérieur (2 languettes).
3) Retirez les boîtiers gauche et droit (2 languettes de chaque
côté).
4) Retirez les pièces fendues au bas de l'armature et du boîtier
à l'aide des pinces.
5) Pour le remontage suivez la procédure inverse (3>2>1).
Pour les moulures
■Français
150
220
C Tuyau de
vidange
Réducteur
Tuyau d'évacuation
en chlorure de vinyle
(VP-20)
Boîtier
Retirez les piliers.
(Unité: mm)
Introduisez le tuyau
flexible d'évacuation à
cette profondeur pour
qu'il ne sorte pas du
tuyau d'évacuation.
50mm
ou plus
Tuyau d'évacuation
en chlorure de vinyle
(VP-30)
Grille avant
Panneau
avant
Retirez les 4 vis.
3) Boîtiers
latéraux
Avec la tuyauterie
latérale
Pas de siphon.
Ne touchez pas l'eau.
3 languettes
Boîtier
Retirez la
grille avant
Ouvrez le panneau avant.
2) Boîtier supérieur
3) Boîtiers
latéraux
Retirez les 7 vis.
Retirez les piliers.
Boîtier
Armature
du bas
Retirez les piliers.
