1.
2.
6.

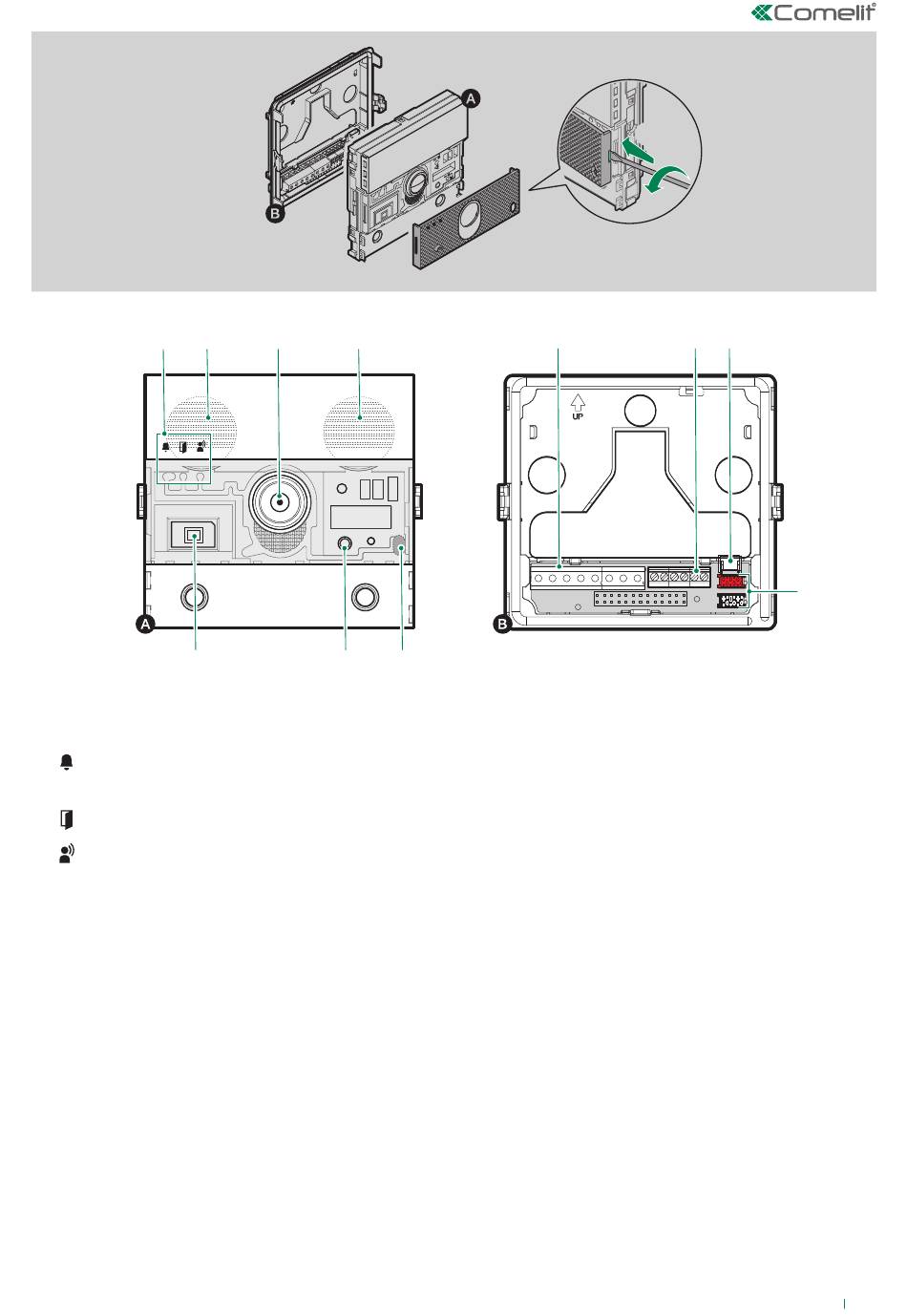

1. Led de signalisation
appel envoyé (verte)
ligne occupée (rouge)
première mise en marche ou redémarrage (rouge
clignotante)
ouvre-porte actif
Phonie active
2. Hauts-parleurs
3. Caméra couleurs
4. Détecteur crépusculaire
5. Bouton de démarrage de la procédure de réinitialisation
et de réglage du rétroéclairage
6. Micro numérique
3.
2.
5.
4.
7.
7. Bornier de connexion :
RTE entrée programmable : RTE (entrée
ouvre-porte sortie), DO (signalisation
porte ouverte), Valider sortie, Appel
prioritaire ou Appel vers usager
GND SE- négatif de référence entrée RTE et
système de fermeture
SE+ connexion pour gâche électrique
NO NF COM contacts relais
V- V+ alimentation 33 Vcc (Art. 1595,
Art. 1596B)
8. Bornier Ethernet
- + alimentation 36÷57 Vcc, standard PoE
TX- TX+ bornes ligne Ethernet de transmission
RX- RX+ bornes ligne Ethernet de réception
9. Connecteur pour modules supplémentaires disposant du
réseau LAN
10. Connecteur pour le branchement des modules
supplémentaires.
1
2
8.
9.
10.
5
