2.4 Installation technique
2.4.1 Composants
Toutes les filtrations suivent la norme d'installation NF C15-100
stipulant que tout appareil électrique situé à moins de 3 ,50m
du bassin et librement
accessible doit être alimenté en très basse tension 12V.
Tout appareil électrique alimenté en 220 V doit être situé au
moins à 3,50m du bord du bassin. Demandez l'avis du fabricant
pour toute modification d'un ou plusieurs éléments du système
de filtration. Suivez les instructions du mode d'emploi de l'unité
de filtration.
Le débit de la pompe
CRISTAL�FLO™ FILTRATION SYSTEM
type
Volume water
QUARTOO 300x500 / H133
± 15 m
QUARTOO 350x660 / H133
± 23 m
QUARTOO 390x820 / H146
± 35 m
QUARTOO 350x980 / H146
± 38 m
7
10
8
9
6
2
4
5
3
debiet
kW
Ø filter
8 m³/h
0,37
450 mm
3
12 m³/h
0,55
550 mm
3
12 m³/h
0,55
550 mm
3
3
12 m³/h
0,55
550 mm

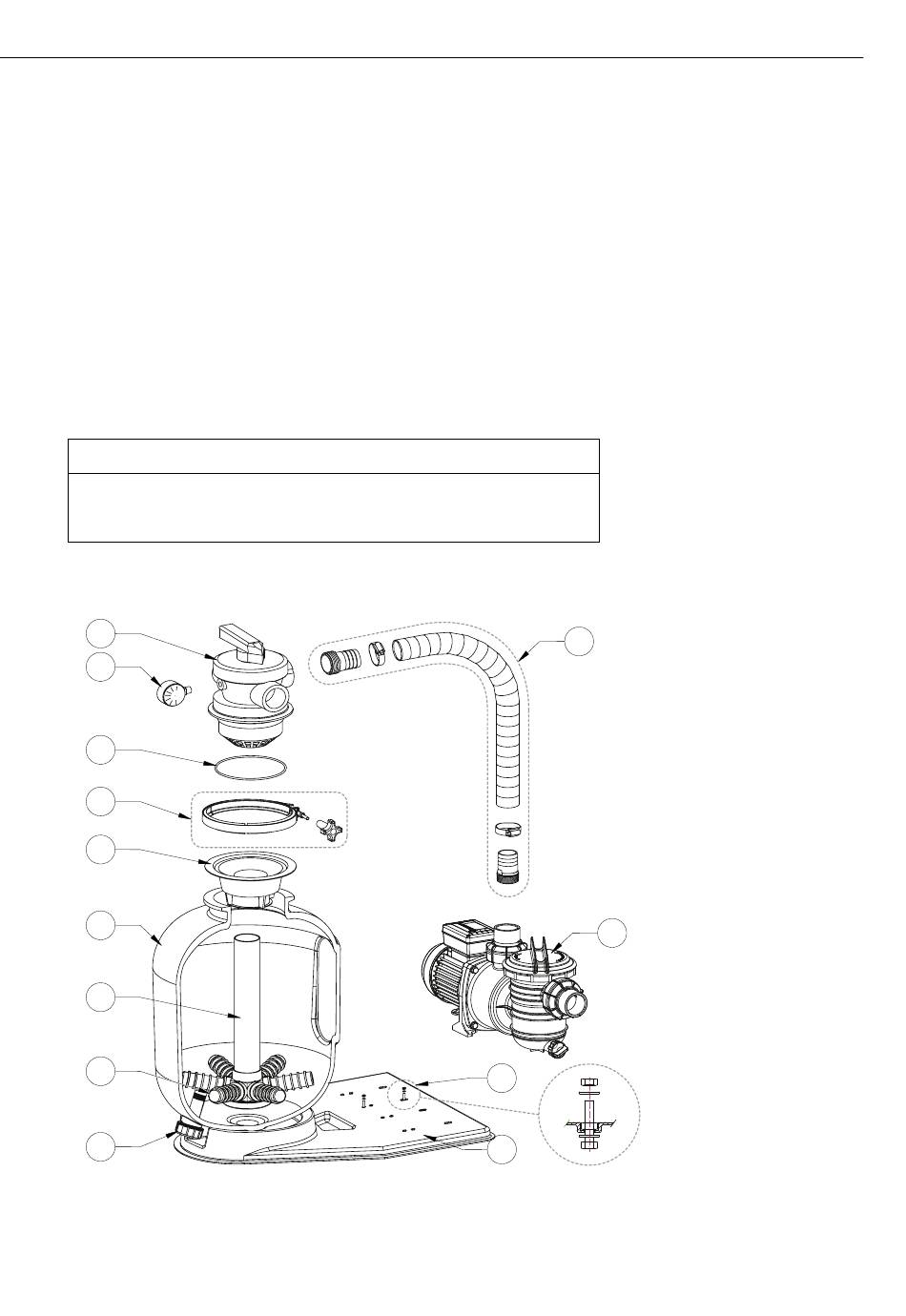

Le groupe monobloc-filtre assure le traitement de l'eau. Le
groupe intègre le filtre, la pompe et la vanne à six-voies. Les
composants essentiels de l'unité de filtration sont : le filtre, la
pompe, la vanne à six-voies, le bouchon de vidange, le câble
réseau*, la ligne de connexion.
la pompe ne peut pas se trouver à une hauteur supérieure
à 4 m par rapport à l'entrée du filtre et doit se trouver dans
un endroit sec.
Vérifiez la pompe annuellement afin de garantir le bon fonc-
tionnement.
optie bijhorende
elektr. koffer
34002
code
34003
code
34003
code
34003
code
1.
13
2.
3.
4.
5.
6.
7 .
8.
9.
10.
11.
12.
13.
11
12
1
Plaque de base
Cuve de filtration
Bouchon de vidange
Tuyaux
Crépines
Guide de sable
Volet à 6 voies
Caoutchouc
Bande de serrage en métal
Manomètre
Pompe
Vis+écrou fixation pompe
Tuyaux
